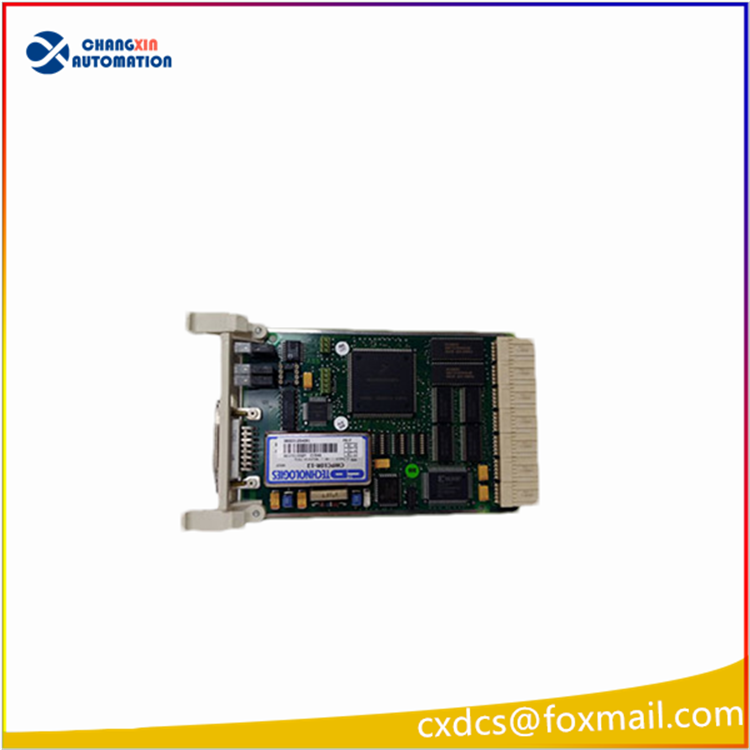

ABB CI543 3BSE010699R1 GCOM 通用通信接口模块

一、型号与系统归属

1. 完整物料号：CI543 / 3BSE010699R1
2. 产品类型：GCOM 通用通信接口模块（General Communication）
3. 适配系统：ABB Advant OCS / AC400 老款 DCS 控制器（AC410、AC450 机架专用），不可用于 AC800M/800xA
4. 编码释义
   • CI543：通信接口卡型号
   • 3BSE010699R1：原厂订货物料编码，R1 为硬件修订版本

二、核心功能定位

1. 控制器与上位操作站、第三方仪表、PLC、RTU 数据交互
2. GCOM 总线协议转换，支持 RS232/RS485 串口通信
3. 对接老式 Modbus RTU、自定义串口协议设备
4. 机架背板高速总线与 CPU 数据交换，支持在线热插拔更换

三、硬件接口

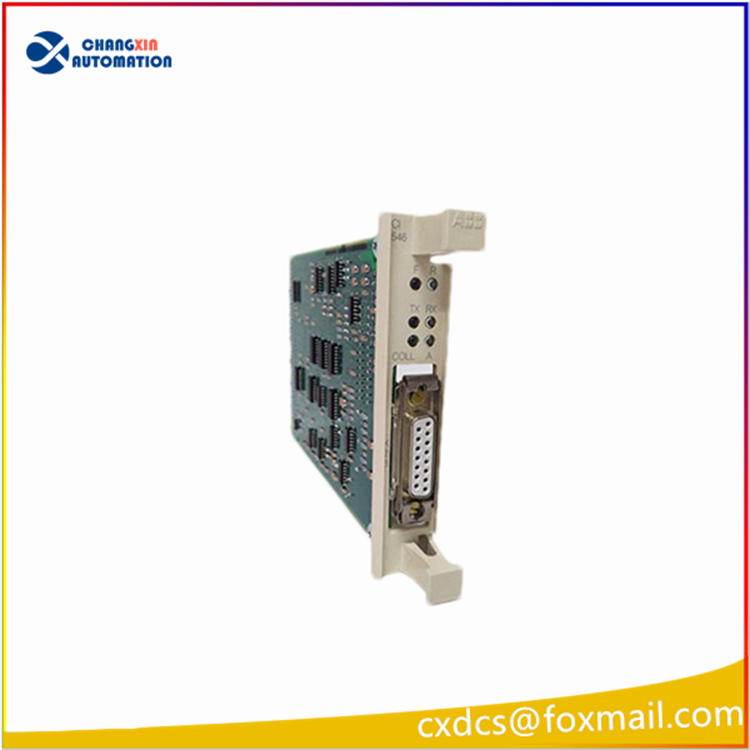

1. 前面板：DB15 串口（RS232/485 复用），4 路状态诊断 LED（运行、故障、发送、接收）
2. 背板侧：Advant 标准 VME 总线金手指，直插 AC400 控制器机架插槽
3. 单卡独立 24VDC 背板取电，无需外部单独供电

四、关键电气规格

• 供电：机架背板 24VDC，整机功耗≈5W
• 串口速率： 115200bps
• 通信介质：屏蔽双绞线（RS485 总线长 1200m）
• 重量：0.17kg，标准 VME 板卡尺寸
• 环境温度：工作 -20℃ ~ +60℃；存储 -40℃ ~ +85℃
• EMC：符合电厂 / 化工工业抗干扰标准，柜内 IP20 防护

五、支持通信协议

• GCOM（ABB 原生控制器内部通信）
• Modbus RTU（主 / 从站可配置）
• 自定义异步串口协议（适配老式分析仪、振动监测仪表）

六、同系列区分（避免混用）

七、典型应用场景

1. 电厂、化工老旧 ABB AC450 DCS 改造备件
2. 连接机组振动监测、色谱分析仪、第三方辅控 PLC
3. 老站升级上位监控，扩展串口对外数据上传
4. 冶金、造纸 Advant OCS 控制系统通信扩容
