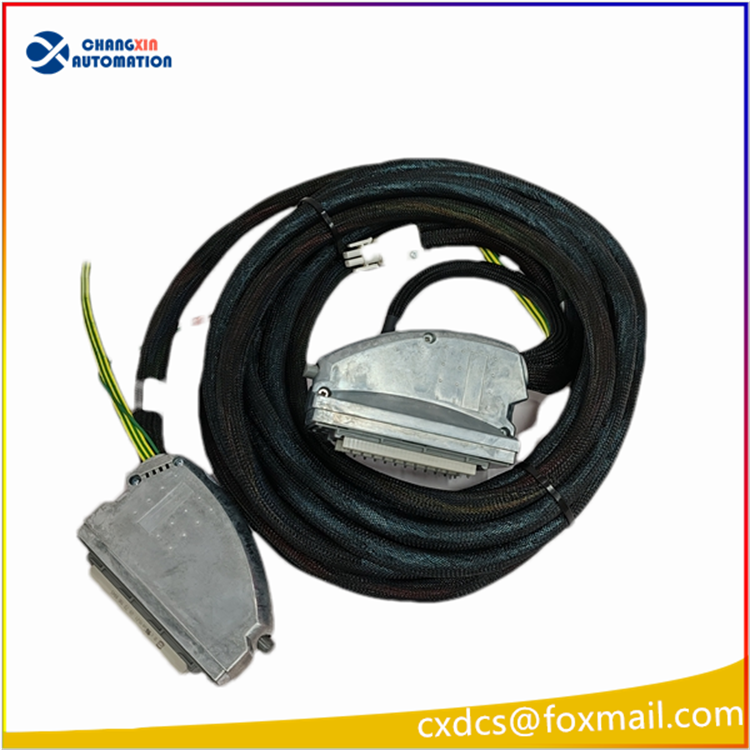

ICS TRIPLEX TC-205-02-8M5-2 完整技术档案

一、品牌与型号释义

• TC-205：Trusted I/O 配套双槽伴生电缆（Companion Slot Cable） 系列代号
• 02：40 通道标准型，连接 TMR 输出卡件与 FTA 现场端子底座
• 8M5：线缆总长 8.5 米
• -2：硬件版本 2 代，低烟无卤 LS0H 屏蔽升级款

二、产品定位

1. 连接主 I/O 槽位模块与备用伴生槽位，实现模块热备用无扰切换
2. 传输 40 路隔离模拟 / 开关量信号、背板供电回路
3. 主控制柜机架 ↔ FTA 现场端子底座的安全信号链路
4. 满足石化、电厂 SIL3 安全回路确定性时序传输

三、核心规格参数

1. 线缆结构

• 通道容量：40 通道复合信号线，集成 24V 辅助电源线
• 屏蔽：双层铜网屏蔽，抗强电磁干扰（电厂 / 化工变频、高压环境）
• 外皮：LS0H 低烟无卤阻燃，符合化工防爆柜阻燃要求
• 长度：8.5m（8M5 标准长度，另有 4.5M/6.5M/12.5M 同系列）

2. 两端连接器

• 两端重载高密度金属外壳矩形连接器，双侧锁止螺丝防松脱
• 一端对接 Trusted 机架双槽 I/O 背板，一端对接 FTA 端子底座

3. 电气与安全等级

• 安全认证：SIL3，IEC 61508、IEC 61511 过程安全标准
• 耐压：线芯间 500V AC 绝缘耐压
• 工作温度：-40℃ ~ +70℃，柜内固定敷设
• 弯曲半径：≥线缆外径 10 倍，禁止硬折、重压

四、版本区分（-1 /-2）

五、配套卡件与系统

1. 适配 Trusted TMR 输出模块：T8451、T8480、T8431 等 40 通道 IO 卡
2. 配套 FTA 端子底座：T8452、T8481 现场接线端子板
3. 系统架构：三重冗余安全停机 ESD、燃烧管理 BMS、火气 F&G 系统
4. 功能特性：支持在线热插拔备用模块，线缆故障不中断安全回路
