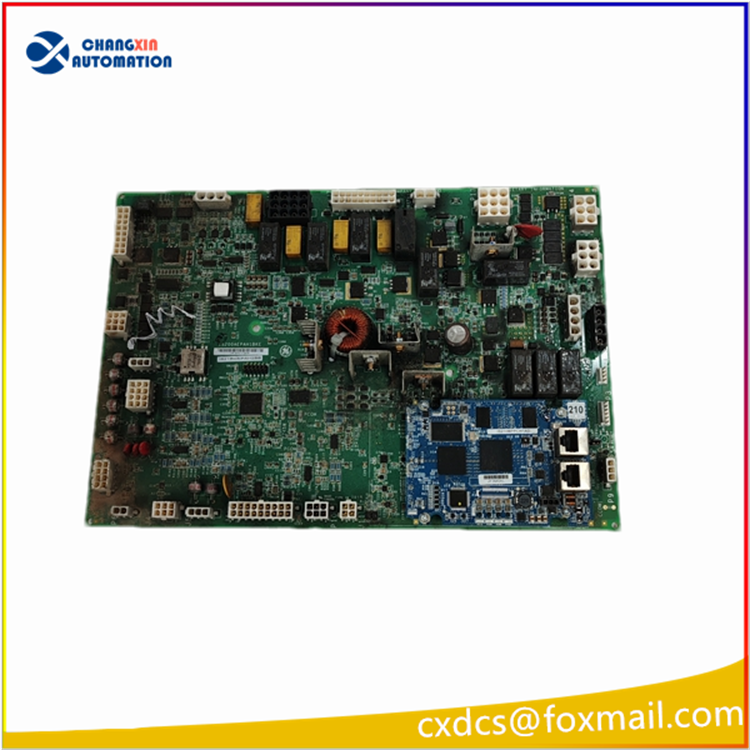

GE IS200AEPAH1BKE 模拟量输入输出复合 I/O 板

一、型号归属与定位

1. 品牌系统：GE Speedtronic Mark VI / Mark VIe 透平控制系统（燃气轮机、蒸汽轮机专用）
2. 全称：IS200AEPAH1BKE 模拟量输入输出复合 I/O 板（AEPAH 系列模拟量调理采集卡）
3. 型号分段释义
   • IS200：Mark VIe 机架式 I/O 板卡系列前缀
   • AEPAH：Analog Input/Output 模拟量采集输出功能代码
   • 1：硬件基板版本
   • BKE：固件 / 通道配置尾缀，区分同系列不同端子定义版本
4. 配套通信卡：常搭配 IS215WEPAH2BB 以太网通信主板成套使用

二、核心通道规格

模拟量输入 AI（8 路差分隔离）

• 信号类型：4–20mA、0–10VDC、RTD 热电阻、热电偶（软件可配置）
• ADC 精度：16 位，测量精度 ±0.1% 满量程
• 用途：采集润滑油压力、排气温度、轴承温度、燃料压力、机组振动、液位等透平关键测点

模拟量输出 AO（4 路）

• 标准输出：4–20mA
• 驱动现场执行器：燃气阀、蒸汽调门、旁路调节阀、冷却水量调节回路

三、硬件与电气参数

1. 供电：背板 24VDC，整机功耗 ≤8W
2. 通信：通过 Mark VIe 机架高速背板总线与控制器 CPU 交互，微秒级数据刷新
3. 诊断：每通道独立断线、短路、超量程故障自检，面板 LED 状态指示灯
4. 环境工况
   • 工作温度：-20℃ ~ +70℃
   • 存储：-40℃ ~ +85℃
   • 湿度 5%–95% 无凝露，柜内 IP20 防护
5. 安装：标准 Mark VIe 机架插拔式模块，弹簧端子适配 0.5–2.5mm² 线缆
6. 安全等级：SIL2，支持单冗余 / 三重冗余 TMR 机组安保架构

四、典型应用场景

1. 火电 / 联合循环燃气轮机、蒸汽轮机主控 IO 采集
2. 油气平台透平发电机组（FPSO、海上电站）
3. 化工大型压缩机、驱动汽轮机控制
4. 电厂老旧 Mark VI 系统改造备件替换

五、同系列相近型号区分
