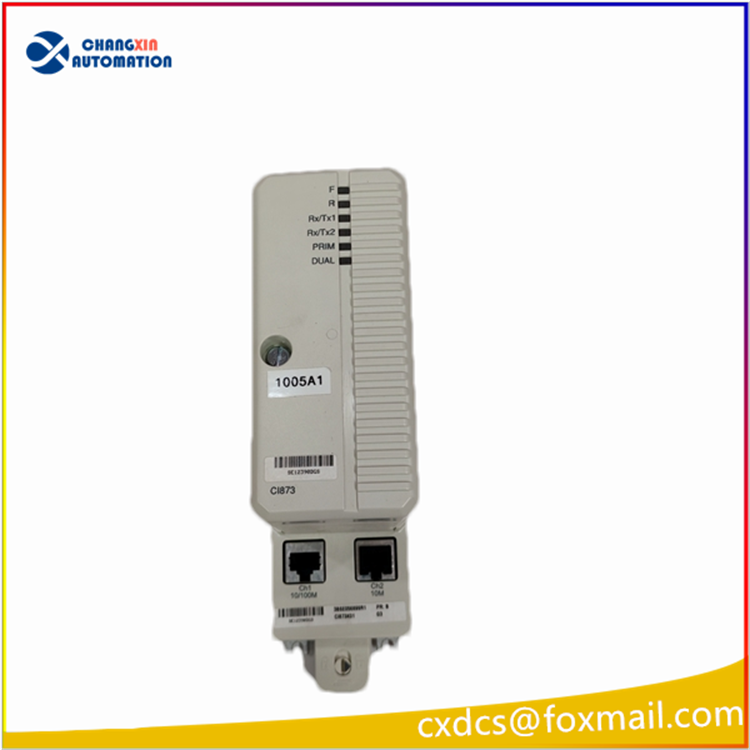

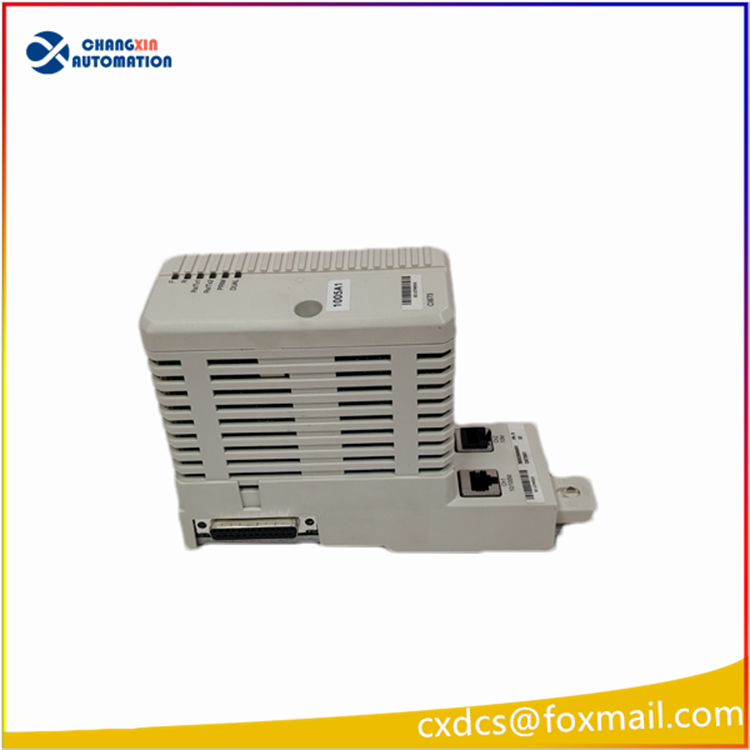

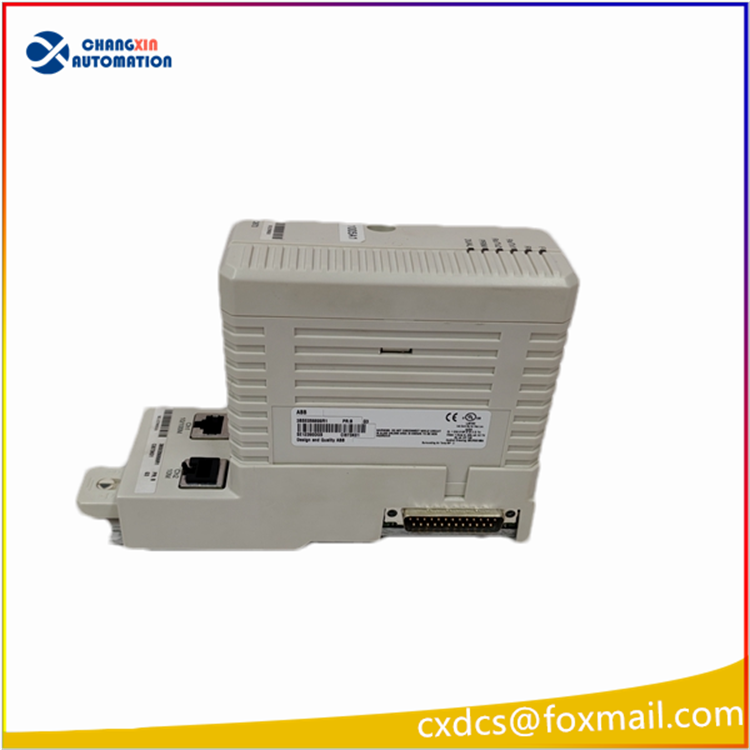

ABB CI873K01 3BSE058899R0001 通信接口模块

一、基础身份

• 品牌：ABB
• 型号：CI873K01
• 原厂订货号：3BSE058899R1
• 产品类别：AC 800M DCS EtherNet/IP 通信接口套件
• 配套底座：TP830（套件内置，不可拆分单独使用）
• 适配系统：ABB AC 800M 控制器、800xA 集散控制系统

二、核心功能与协议

1. 主协议：EtherNet/IP（Scanner 扫描器主站模式），兼容 DeviceNet 协议转换
2. 核心作用：实现 AC800M 与第三方 EtherNet/IP 设备互联互通
   • 罗克韦尔 PLC、变频器、远程 I/O、伺服、流量计、智能仪表
   • 汽车产线、包装、机器人、北美标准自动化设备对接
3. 通信规格
   • 网口：双路 RJ45，10/100Mbps 自适应全双工
   • 单模块从站：128 台 EtherNet/IP 设备
   • 拓扑：星型、树型、线性环网
4. 运行特性
   • 支持模块冗余（两套 CI873K01 热备切换）
   • 支持背板热插拔，不停机更换备件
   • 数据直接映射至 AC800M 控制变量，无需中转程序

三、电气与环境参数

• 供电：背板 24VDC，典型功耗 1.5W，工作电流 200mA
• 隔离：以太网与控制器背板电气隔离 1500V AC
• 温度：工作 -20℃ ~ +60℃；存储 -40℃ ~ +85℃
• 防护：机柜内 IP20
• 尺寸：185×59×127.5mm（含底座）
• 重量：约 700g
• 认证：CE、cULus、RoHS

四、硬件结构

1. 模块主体 CI873：通信处理芯片、双以太网口、状态指示灯（运行 / 故障 / 链路）
2. TP830 底座：背板总线连接器、导轨卡扣、供电回路
3. 面板指示灯：
   • RUN：绿色，模块正常运行
   • ERROR：红色，通信 / 硬件故障告警
   • L1/L2：网口链路状态

五、典型应用场景

1. 汽车整车 / 零部件产线（大量罗克韦尔设备对接 ABB DCS）
2. 包装、物流分拣、机器人工作站集成
3. 化工、水处理配套进口 EtherNet/IP 智能仪表
4. 新旧系统改造：原有 AB 产线接入 ABB 800xA 主控
