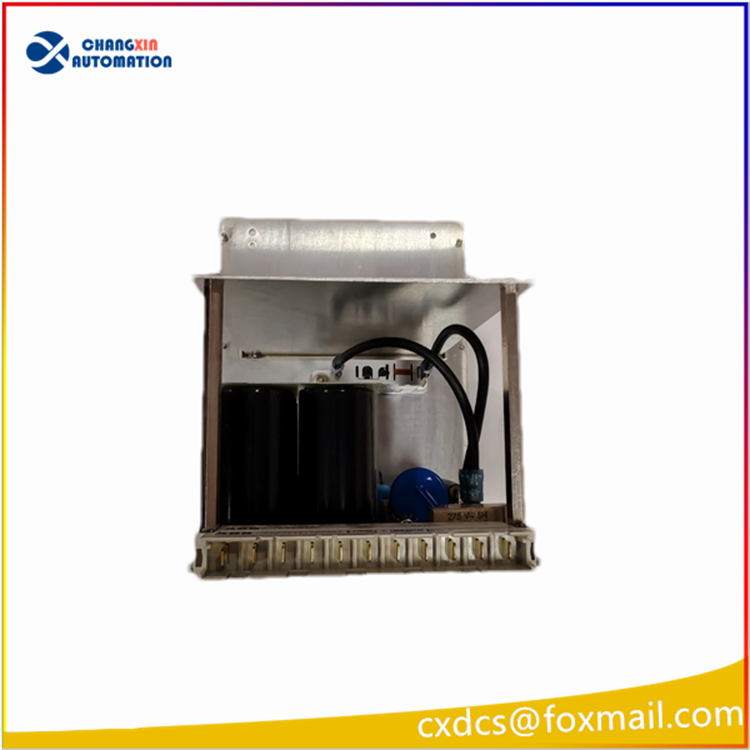

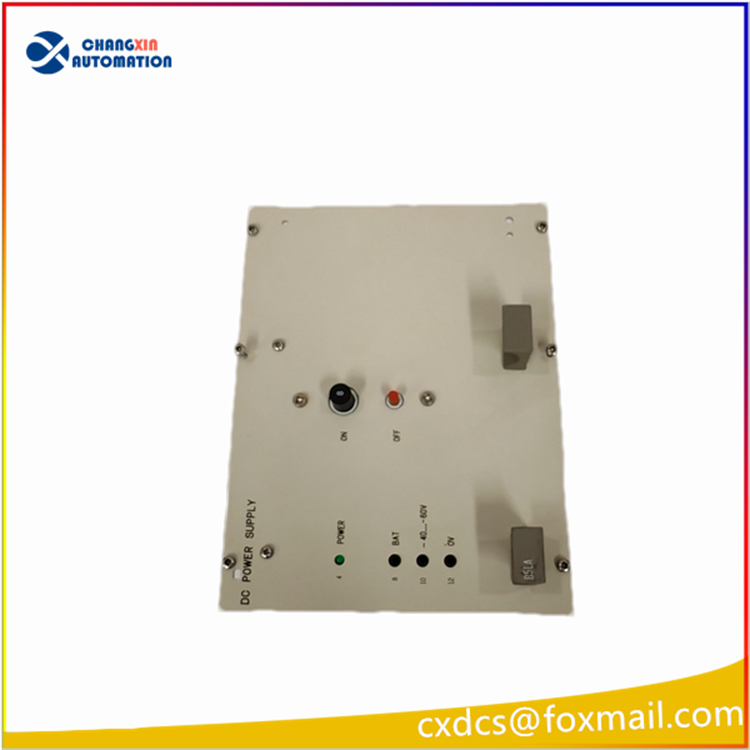

ABB B5LA HENF327886R0001 驱动供电模块

一、基础身份信息

• 品牌：ABB（瑞士原厂）
• 型号简称：B5LA
• 物料料号：HENF327886R0001
• 设备类型：ACS800 变频器专用 直流开关电源板 / 驱动供电模块（早期资料误标为端子 / 励磁 / 网关，原厂定位为变频器内部供电板）
• 适配系列：ABB ACS800 大功率多传动变频器
• 产品状态：已停产，市面流通全新原装、拆机二手备件

二、核心电气参数

1. 输入：380–480V AC，47–63Hz 工业三相电网
2. 标准输出：24VDC / 10A，调压区间 22~28VDC
3. 电气性能
   • 纹波噪声：＜150mV p-p
   • 转换效率≥93%
   • 负载稳压精度 ±1%，电网稳压 ±0.5%
4. 环境规格
   • 工作温度：-20℃ ~ +70℃
   • 存储：-40℃ ~ +85℃
   • 防护：机柜内 IP20，符合 IEC61000 EMC 工业抗扰标准

三、硬件结构与功能

1. 结构形式：机架插卡式，标准变频器卡槽安装
2. 内部组成
   • 大容量高压电解电容滤波回路
   • LLC 谐振电源变换电路
   • 辅助供电、短路 / 过流 / 过压保护电路
   • 面板状态指示灯（电源 OK、故障告警）
3. 核心作用 为主驱动板、编码器接口、光纤通讯、I/O 端子卡提供隔离稳定 24V 直流，是 ACS800 多传动系统核心供电载体；模块故障会直接导致变频器报电源缺失、驱动闭锁故障。

四、主要应用场景

1. ABB ACS800 多传动生产线、轧机、起重大功率变频系统
2. 造纸、冶金、矿山、港口重载传动控制柜
3. 电厂、石化大型传动冗余伺服系统供电单元
