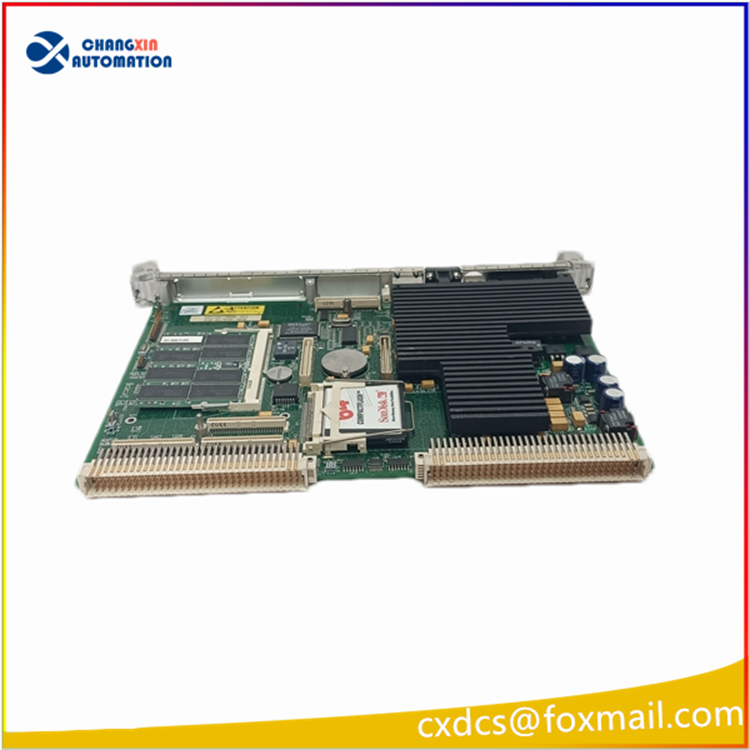

GE VMIVME-7698 VME 总线工业单板计算机（CPU 主控板）

一、基础信息

• 品牌：GE VMIC（现 Abaco Systems）
• 规格：VME64 单高 Eurocard 6U 标准插卡
• 定位：GE Mark V 汽轮机组 DEH/ETS/TSI 控制系统核心主控 CPU 板，整台 VME 机架的运算、逻辑、通讯中枢，可挂载 VMIVME1150、2170、5576 等系列 VME 卡件协同工作。
• 架构：兼容 PC/AT 架构，可运行 Windows NT、VxWorks、QNX、Linux 等实时操作系统。

二、核心硬件配置

1. 处理器与存储

• 主流配置：Intel Celeron 366MHz（带 MMX），高配版本可达 1.2GHz 处理器
• 内存：标配 64MB SDRAM，可扩展至 2GB
• 本地存储：64MB 板载 Flash，支持 CF 卡、IDE 硬盘、电子盘固化系统程序、控制逻辑、故障录波数据

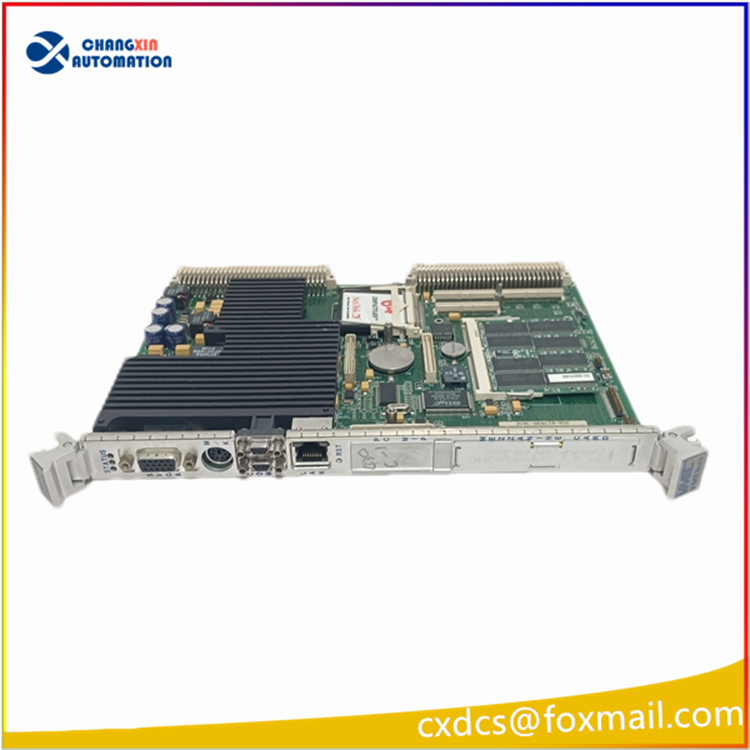

2. 前面板集成接口

• 1 路 10/100M 自适应以太网口：上位组态、DCS 通讯、程序下装、数据上传
• 2 路 RS232 串口：本地调试、控制台、就地 HMI 通讯
• VGA 视频接口 + PS/2 键鼠接口：直连显示器调试系统、查看工控界面
• USB 接口：外设数据导出、固件升级

3. 扩展能力

• 搭载1 个 PMC 扩展插槽：可插入 VMIVME5576 光纤反射内存卡，实现多机柜高速实时数据交互
• 支持 VME64 总线（A24/A32 寻址、D8/D16/D32/D64 高速传输），双端口共享内存，多 CPU 协同运算无冲突
• 板载 AGP 显卡，支持工业现场本地可视化调试

4. 电气环境参数

• 背板 + 5V 供电，被动散热无风扇设计，工业高可靠长寿命
• 工作温度：0℃～+55℃（工业机柜标准），宽温版本支持 - 40℃~+85℃
• PCB 三防涂层，抗粉尘、电磁干扰，适配电厂、冶金、石化强干扰工况

三、核心功能

1. 机组控制逻辑运算核心 负责汽轮机转速闭环、阀门调节、ETS 跳闸保护、SOE 事件时序记录、振动联锁等实时控制算法运算，采集 DI 卡信号、下发 DO 保护指令。
2. 多机柜实时数据交互 通过 PMC 插槽搭载光纤反射内存卡，实现控制机柜、遮断机柜、远程 I/O 机柜毫秒级数据同步，保障机组保护动作零延迟。
3. 系统运维与数据存储 记录机组启停曲线、故障代码、跳闸事件、运行参数，支持本地 / 以太网导出故障数据用于事故分析；支持固件、控制逻辑在线升级。
4. 多协议对外通讯 通过网口对接电厂 DCS 系统，实现远程启停、负荷调节、运行状态、报警信息上传。

四、典型应用场景

1. GE Mark V 火电 / 燃气轮机 DEH 数字电调、ETS 遮断保护系统（主流应用）
2. 大型压缩机、冶金轧机、发电机组 VME 架构实时测控系统
3. 航空航天、军工嵌入式仿真测试平台
