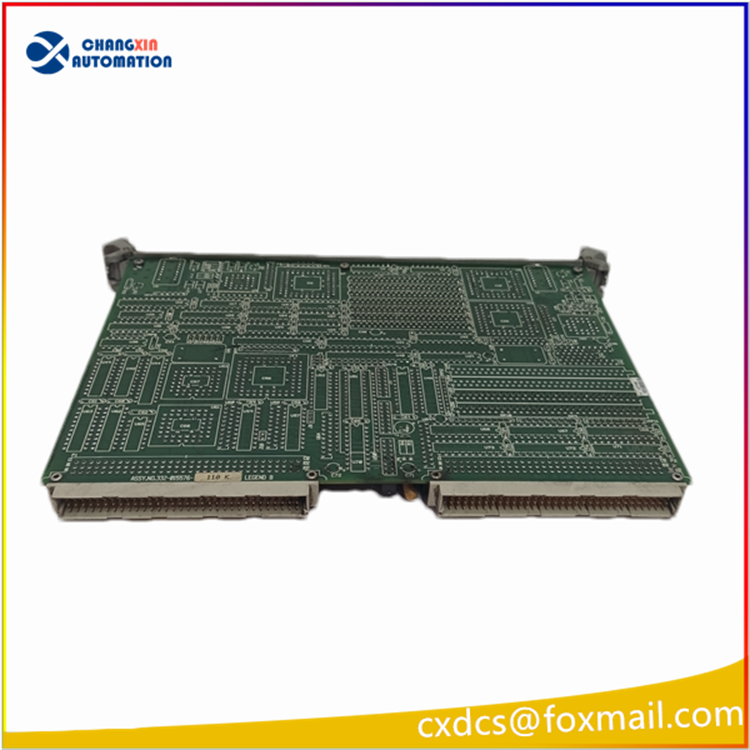

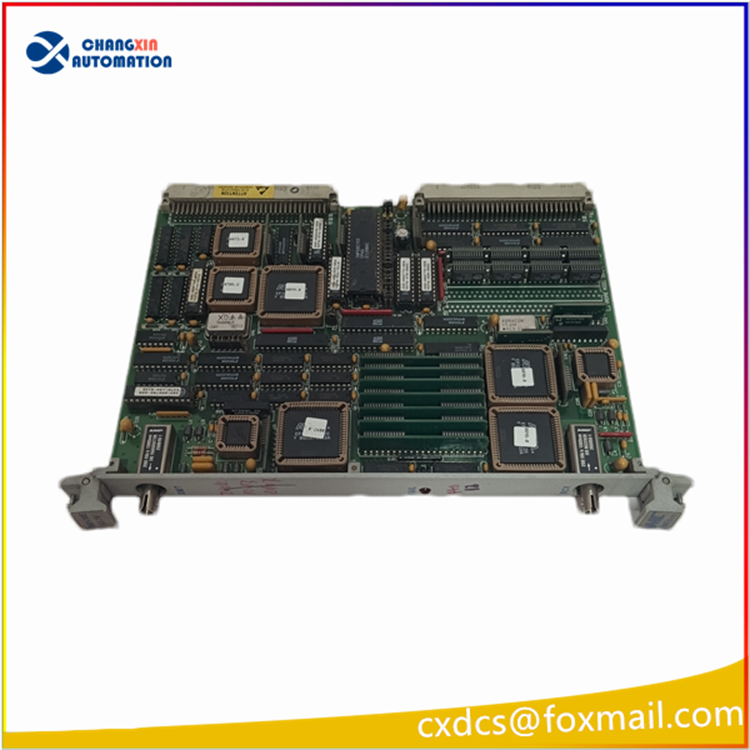

GE VMIVME-5576 光纤反射式内存卡（VME 总线）

一、基础信息

• 品牌：GE Fanuc（原 VMIC，现 Abaco Systems）
• 型号：VMIVME-5576
• 总线规格：VMEbus Rev.C.1，6U 单高 Eurocard 工业插卡
• 产品定位：高速光纤反射内存（Reflective Memory）通讯板，用于多套 VME 控制系统之间毫秒级实时数据共享，是 GE Mark V 汽轮机电站控制系统多机柜、多控制器同步交互的核心通讯卡件。

二、核心硬件参数

1. 板载共享内存 可硬件配置：256KB / 512KB / 1MB SRAM 全局反射内存；本地写入内存数据会自动广播同步至所有节点同地址区域，软件无需复杂 TCP/IP 协议编程即可实现数据共享。
2. 光纤通讯参数

• 串行总线速率：170 Mbaud
• 传输带宽：无冗余模式 6.2MB/s；冗余容错模式 3.2MB/s
• 传输介质：光纤（ST/SC 接口），多模远 500m，单模长 2000m
• 组网能力：单条光纤链路多挂载256 个 VME 控制节点，支持菊花链拓扑。

3. 总线兼容性 支持 VME A24/A32 地址寻址，兼容 D8/D16/D32 位数据传输；自带收发 FIFO 缓存，峰值数据防丢包，CPU 无额外通讯开销。
4. 电气与环境

• 背板 + 5VDC 供电，工业宽温：0℃～+55℃
• 硬件故障自检、光纤链路断链告警、可编程硬件中断（7 级中断可选）
• 支持网络内任意节点向单节点 / 发送同步中断，实现多控制器时序精准同步。

三、核心功能特点

1. 零协议实时数据镜像共享 写入本地板卡内存的数据，硬件自动同步到所有 VMIVME-5576 板卡，毫秒级数据同步，比以太网实时性高出数百倍，满足汽轮机 ETS 保护、转速闭环等高可靠硬实时控制要求。
2. 硬件级同步中断机制 可通过寄存器触发中断，实现多机柜控制器时钟同步、联锁动作同步、故障事件时序对齐，保障 SOE 事件顺序记录精准度。
3. 冗余容错传输 可选冗余传输模式，硬件校验 + 重传纠错，抑制工业电磁干扰引发的数据误码；光纤物理隔离彻底杜绝地环路干扰、浪涌损坏多套控制系统。
4. 分布式系统轻量化组网 替代传统以太网、Profibus 等总线，无需交换机，仅用光纤级联即可完成多控制站海量实时过程数据、开关量、模拟量的高速交互。

四、典型应用场景

1. GE Mark V 火电 / 燃气轮机 DEH、ETS、TSI 控制系统 不同控制柜（控制机柜、遮断保护机柜、远程 I/O 机柜）之间实时同步转速、阀门开度、跳闸联锁、机组状态关键数据，保障机组保护动作无延迟。
2. 冶金轧机、大型压缩机多控制器协同控制系统。
3. 航空航天、军工车载分布式实时仿真测试平台。
