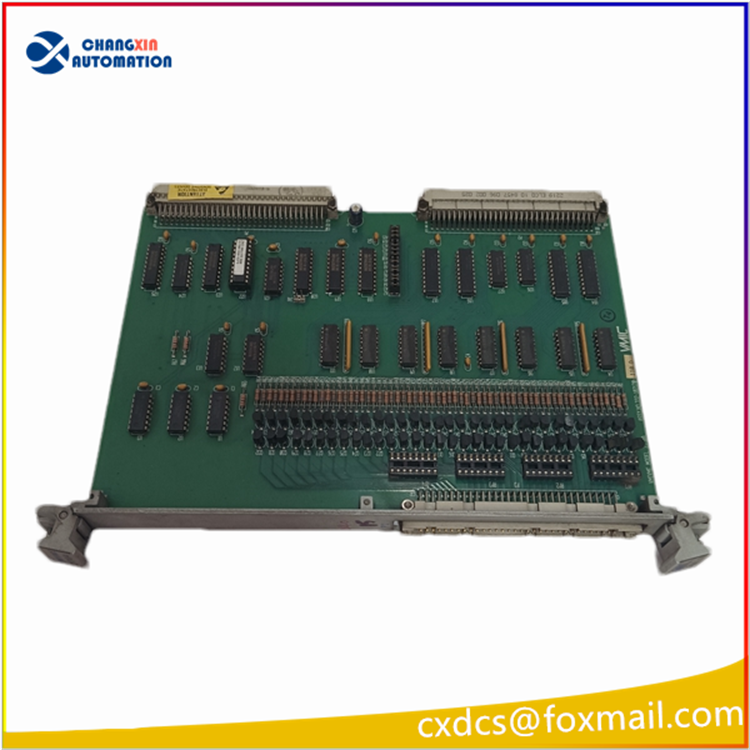

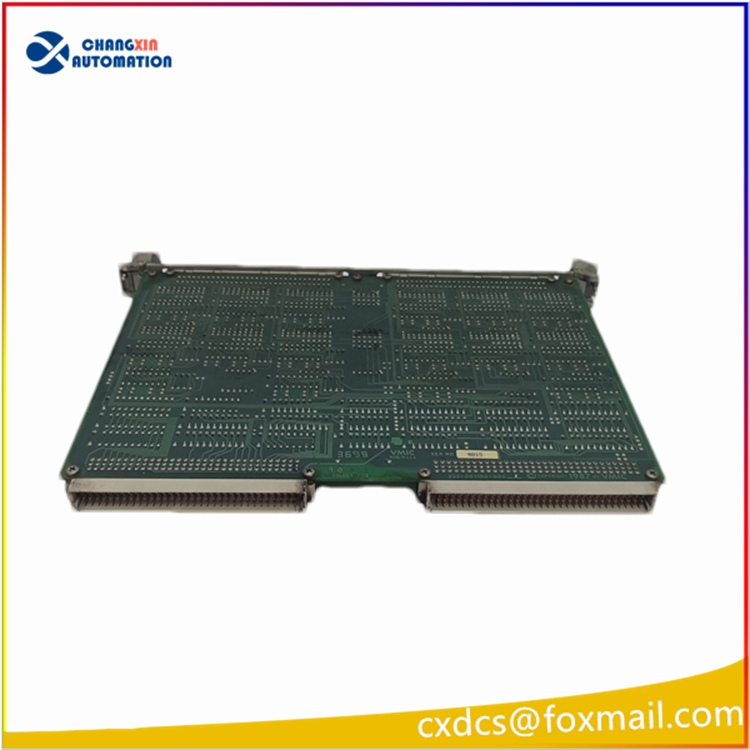

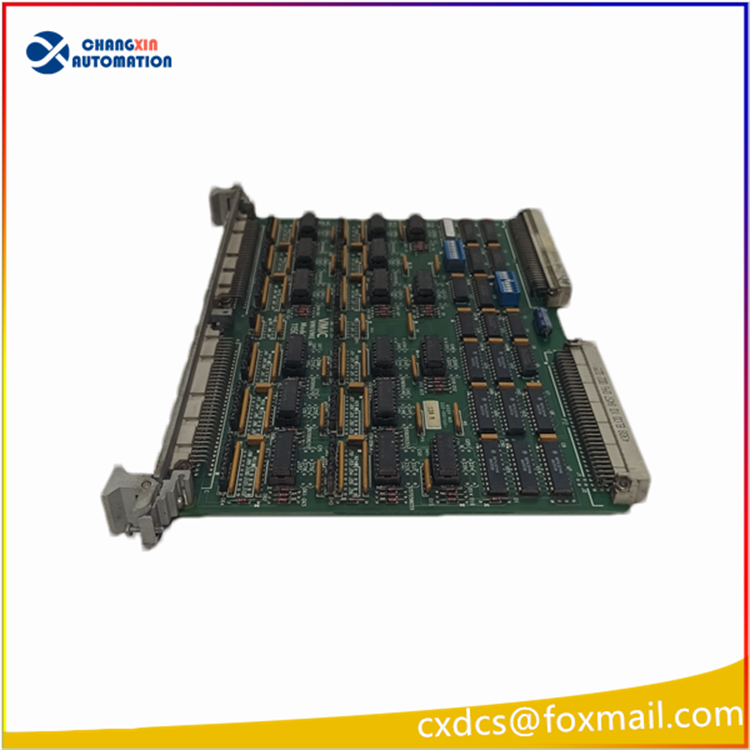

GE VMIVME-1150 64 路光耦隔离数字输入板（VME 总线）

一、基础信息

• 品牌：GE（VMIC）
• 型号：VMIVME-1150
• 总线标准：VMEbus Rev.C.1 工业 VME 总线，双高 Eurocard 规格
• 定位：64 路光电隔离型数字量输入采集卡，用于工业控制系统、汽轮机 / 燃气轮机 TSI、励磁系统、测试设备中大量开关状态、继电器触点、就地联锁信号采集

二、核心硬件参数

1. 通道配置 总计64 路隔离数字输入，分为 8 组 ×8 路寄存器，支持 8 位 / 16 位总线读取； 输入电平：DC 5V～48V 宽电压兼容，支持干接点、湿接点信号采集。
2. 电气隔离（抗干扰核心）
   • 每路独立光耦隔离，持续耐压 1000V AC，脉冲耐压 7500V
   • 有效隔离现场强电浪涌、地环路干扰，保护 VME 主控 CPU 卡件
   • 可配置输入滤波：2μs、10μs、1ms、5ms 多档防抖滤波，适配抖动触点信号
3. 总线与硬件规格
   • 供电：+5VDC，典型功耗 1.1A，2.2A
   • 板卡尺寸：160mm × 233.5mm（VME 双高尺寸）
   • 寻址：板载 DIP 拨码开关设置 VME 基地址，支持监督 / 非特权 I/O 访问
   • 双 64 针 DIN 连接器外部接线，接线稳定可靠
4. 环境与可靠性
   • 工作温度：0℃～+55℃；存储：-40℃～+85℃
   • 湿度：20%～80% RH（无凝露）
   • MTBF：约 139706 小时，工业高可靠设计，支持振动、粉尘恶劣工况

三、主要功能特点

1. 64 点集中开关量采集 批量采集阀门位置、断路器状态、柜门联锁、设备故障报警、就地启停、继电器干接点信号，是 VME 架构控制系统大容量 DI 采集常用卡件。
2. 信号极性灵活配置 可通过跳线设置正逻辑 / 负逻辑输入，适配 NPN/PNP 传感器、有源 / 无源接点两种接线方式。
3. 板载自检诊断 内置硬件回路自检功能，可通过 VME 总线读写寄存器检测通道短路、断线、板卡硬件故障，快速定位异常测点。
4. 兼容 VME 全系列主控 可搭配 VMIVME7698、VMIVME4150 等 VME CPU 主控板，广泛用于 GE Mark V、Mark VI 汽轮轮机控制系统。

四、典型应用场景

1. 火电 / 燃气轮机 GE Mark V/Mark VI TSI 透平控制系统，采集汽机各类联锁、跳闸、就地状态信号
2. 发电机组励磁系统、压缩机、大型风机 VME 分布式控制系统
3. 工业自动化测试设备、轨道交通、军工嵌入式数据采集系统
4. 石化、冶金大型机组安全联锁信号集中采集柜
