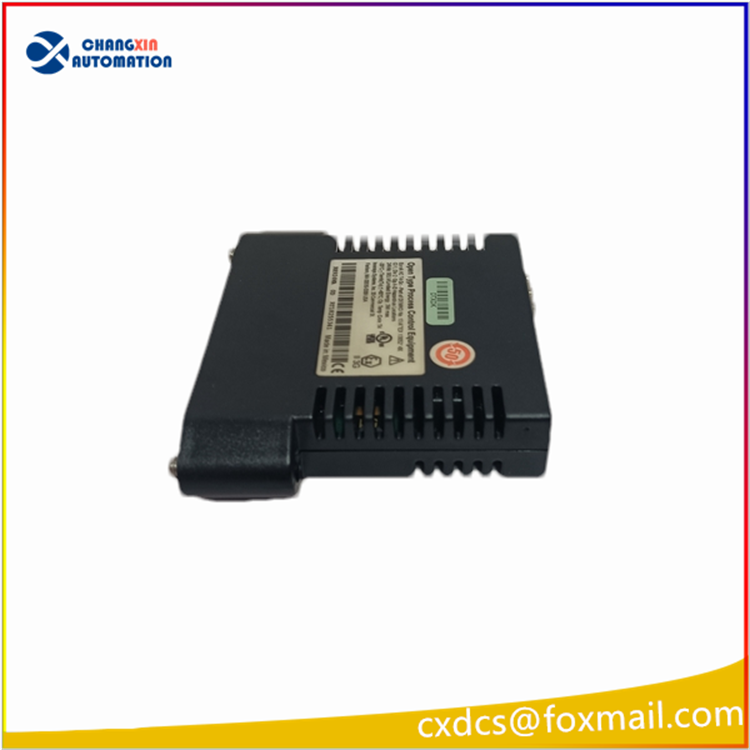

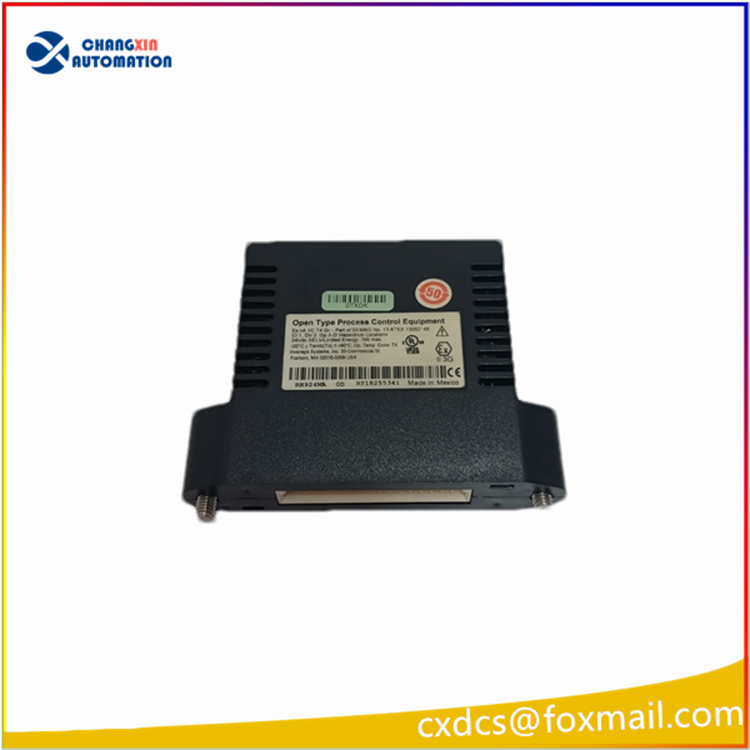

Foxboro RH924WA 远程 I/O 处理接口模块（Remote Handler）

一、基础信息

• 品牌：Foxboro（施耐德旗下）
• 型号：RH924WA
• 所属系统：I/A Series DCS 200 系列紧凑型系统
• 定位：远程 I/O 总线通讯主控卡，作为控制站 CPU 与现场 FBM I/O 模块之间的桥梁，实现本地机柜、远程分散 I/O 站的高速数据交互，支持冗余配置，是分布式 I/O 扩展的核心接口卡paresource...。

二、核心硬件参数

1. 供电：DC 24V，典型功耗≤10W
2. 处理器：32 位 RISC 工业处理器
3. 通讯总线：Foxboro 专用现场 I/O 总线，支持双绞线屏蔽电缆传输，单段传输距离 1500m，支持总线、星型拓扑，可双路冗余组网。
4. 安装方式：200 系列标准 DIN 导轨背板插卡安装，支持热插拔
5. 环境规格
   • 工作温度：0℃～+60℃
   • 存储温度：-40℃～+85℃
   • 湿度：5%～95% RH（无凝露）
   • 防护等级：IP20，支持 ISA G3 级恶劣工业环境（粉尘、强电磁干扰）
6. 认证：CE、UL

三、主要功能

1. 远程 I/O 数据中转 向下挂载多块 FBM 系列 I/O 模块（模拟量、数字量、脉冲量卡件），采集现场 4-20mA、开关量、频率信号，上传至上位控制处理器；同时下发控制输出指令至现场执行回路，实现远程分散测点采集，节省大量长距离屏蔽电缆。
2. 总线冗余容错 支持双总线冗余架构，单路通讯断线自动无扰切换，保障化工、电力关键回路不间断控制；模块自带硬件故障自检，面板 LED 显示运行、总线故障、通道异常状态。
3. I/O 站管理与时钟同步 统一管理本站所有 FBM 模块，硬件时钟同步、测点时序排序，保障模拟量闭环调节、联锁逻辑的实时性，控制响应时间＜10ms。
4. 故障诊断与上传 实时监测总线短路、断线、FBM 模块掉电、通道故障，故障信息上传 DCS 操作站报警，支持故障定位、事件顺序记录 SOE。

四、配套硬件

1. 适配底板：Compact 200 系列 16 槽 DIN 导轨安装背板
2. 配套端子底座：RH924WW（DIN 导轨型端子组件），用于总线屏蔽电缆接线、信号防雷与电气隔离paresource...
3. 可挂载模块：FBM248、FBM201、FBM202 等全系列 200 系列 FBM I/O 卡件

五、典型应用场景

• 锅炉、汽机远程 I/O 扩展柜
• 化工装置现场分散测点远程采集站
• 长距离厂区多点位分布式信号采集控制
