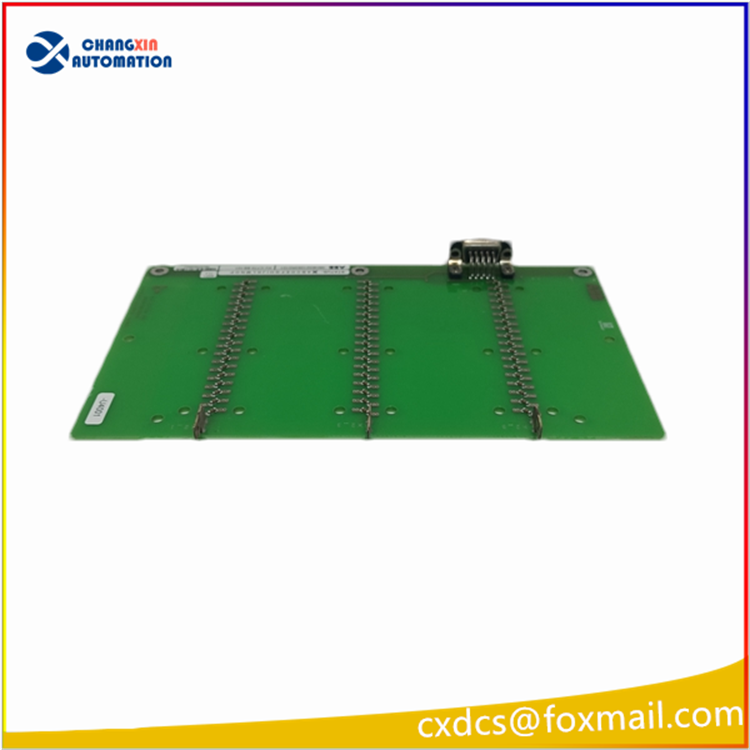

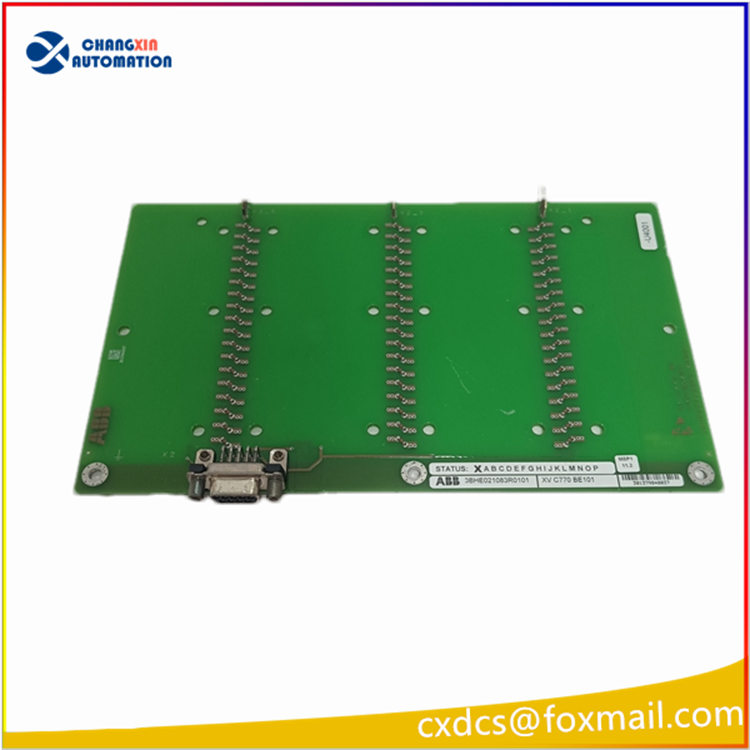

ABB XVC770BE101 3BHE021083R0101 高压分压采样板

ABB XVC770BE101 3BHE021083R0101 高压分压采样板（HVD 高压分压器板）

一、基础信息

• 型号：XVC770BE101
• 物料编号：3BHE021083R0101
• 归属系统：ABB UNITROL 5000 大型同步发电机静态励磁系统（晶闸管功率柜专用高压电压采样板）
• 设备定位：高压电压精密分压隔离采样板，将励磁功率桥高压侧交流电压按固定比例降压、电气隔离，转换成弱电信号送入主控单元，实现机端电压、整流桥输入电压闭环采样，是 AVR 电压调节的关键反馈板卡。

二、核心硬件参数

1. 供电方式：机柜内部 24VDC 直流供电
2. 电气隔离等级：强弱电高压隔离，耐受工频耐压 2kV 以上，抑制高压浪涌、谐波干扰
3. 工艺防护：PCB 全板三防涂覆，适配电厂潮湿、多粉尘、强电磁干扰工况
4. 工作环境：-20℃ ~ +70℃，IP20 机柜内安装
5. 通讯接口：板载 DB9 接口，通过屏蔽线缆对接励磁控制侧信号调理板，传输隔离后的低压采样信号

三、主要功能

1. 高压精密分压采样 采集励磁功率柜三相进线高压电压，通过高精度电阻网络做比例降压，为 AVR 自动电压调节提供精准电压反馈值，保障发电机端电压稳定调节精度 ±0.5%。
2. 强弱电安全电气隔离 隔断高压功率侧与低压控制回路，防止晶闸管击穿、电网浪涌、短路过压损坏励磁主控板、I/O 板等弱电控制卡件。
3. 过压、缺相故障前置检测 实时监测三相输入电压平衡度，当发生高压缺相、三相电压不平衡、输入过压时，前置采样异常信号上传，触发励磁系统报警、闭锁脉冲、限制励磁输出，保护晶闸管功率桥。
4. 同步相位采样 提供电网电压相位同步信号，用于晶闸管触发移相控制，实现可控整流精准调压、四象限无功调节。

四、典型应用场景

火电、水电、燃气轮机、核电大型发电机组 UNITROL5000 静态励磁功率柜，负责励磁变二次侧高压电压采样反馈，是励磁功率单元必不可少的采样备件。
