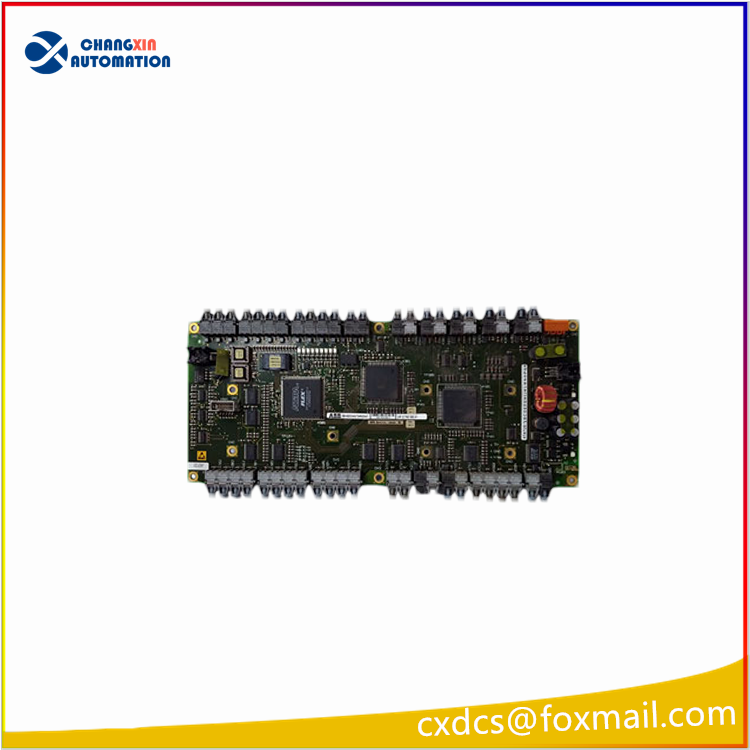

ABB UFC762AE101 3BHE006412R0101 励磁系统 I/O 高压信号接口板

ABB UFC762AE101 3BHE006412R0101 励磁系统 I/O 高压信号接口板
一、基础信息

• 型号：UFC762AE101
• 物料订货号：3BHE006412R0101
• 所属系统：ABB UNITROL 系列同步发电机励磁控制系统（UNITROL 5000 主流机型配套）
• 设备定位：励磁系统高压侧信号采集 + 强电隔离 I/O 主控接口板，作为励磁控制器与励磁功率柜、一次高压设备之间的信号隔离中转单元，实现强弱电安全隔离、开关量 / 模拟量信号调理采集与逻辑输出。

二、硬件电气参数

1. 供电规格 直流 24VDC（±10%），整机功耗≤10W
2. 环境参数 工作温度：-20℃ ~ +60℃；存储温度：-40℃ ~ +85℃ PCB 全板三防涂覆，工业强电磁抗干扰设计，防护等级 IP20（机柜内安装）
3. 硬件配置 搭载多路隔离 AD 采样芯片、数字逻辑处理芯片，集成多组端子式 DI/DO、模拟量信号调理回路；板载内部总线接口，与励磁主控板高速通讯交互运行、故障数据。

三、核心硬件通道配置

1. 隔离型数字量输入 DI 采集励磁功率柜柜门联锁、功率桥故障、冷却风机状态、励磁开关位置、系统急停、就地 / 远程模式等 24V 开关信号，光电隔离抑制高压干扰。
2. 隔离型数字量输出 DO 输出励磁投入 / 退出、故障跳闸、过励 / 欠励报警、系统就绪、起励允许等触点信号，驱动现场继电器动作实现联锁保护。
3. 多路模拟量采集回路 对发电机转子励磁电压、励磁电流、机端电压、无功功率等强电模拟信号做电平转换、电气隔离、滤波调理，转换成标准弱电信号送入励磁主控板运算，保障高压侧故障不会击穿控制回路。
4. 内部总线接口 通过背板总线与 UNITROL5000 主控单元通讯，上传现场所有采集信号，下发主控的控制指令、保护跳闸命令。

四、核心功能

1. 强弱电电气安全隔离 隔离励磁功率柜高压、强电干扰，防止一次侧浪涌、短路击穿励磁控制主板，是励磁系统安全防护关键板卡。
2. 现场信号集中采集与预处理 对励磁系统所有就地开关、电量模拟信号滤波、放大、电平转换，提升采样精度与抗干扰能力。
3. 励磁保护逻辑信号中转 过励、欠励、V/Hz 限制、失磁、转子接地等保护动作信号采集、跳闸指令输出执行，实现发电机组励磁安全联锁。
4. 系统状态实时上传 将功率单元故障、冷却系统异常、开关位置等状态上传至 800xA DCS、上位监控软件，方便远程运维、故障溯源。

五、适配机型与典型应用

1. 专属适配：ABB UNITROL 5000 大型发电机组数字励磁调节器系统，火电、水电、燃气轮机发电机组标配备件，不可用于 UNITROL1000 系列小励磁装置。
2. 行业场景：大型火力发电厂、水电站、自备电厂、核电、冶金大型同步发电机组励磁系统备件。

六、配套与替换注意事项

1. 同机架需搭配 UNITROL5000 主控板、通讯板、功率触发板协同工作；
2. 更换需严格核对硬件版本号，新版本需同步匹配励磁程序固件，避免通讯异常、通道采样不准；
3. 板卡端子为高压信号回路，更换作业必须断电、做好安全接地，防止触电与静电损坏元器件。
