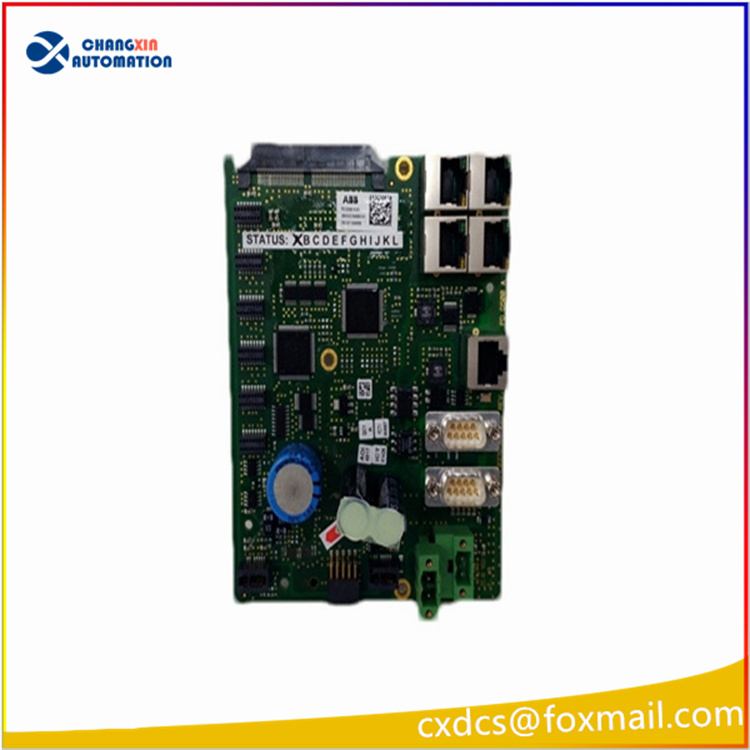

ABB UDC920BE01 3BHE034863R0001 通讯 I/O 接口模块

ABB UDC920BE01 3BHE034863R0001 通讯 I/O 接口模块

一、基础参数

• 型号：UDC920BE01
• 物料号：3BHE034863R0001
• 所属系列：ABB 中压传动 ACS2000 系列专用I/O 与现场总线通讯板卡，配合 PPC907BE 主控板使用
• 供电：24VDC 机柜内部供电
• 工作温度：-20℃ ~ +70℃，PCB 三防涂层，工业强电磁抗干扰设计
• 安装方式：机架插卡式，支持热插拔在线更换，无需停机断电

二、硬件接口与通道配置

1. 通讯接口
   • 双路 RJ45 以太网：Modbus TCP、PROFINET，对接 DCS、上位监控系统
   • RS232/RS485 串口：本地调试、Modbus RTU、Profibus DP 总线通讯
   • 内部高速背板总线：和 PPC907BE 主控板数据交互，传输 I/O、故障、运行参数
2. 隔离型 I/O 通道（光电隔离抗干扰）
   • 16 路 24VDC 数字量输入 DI：采集柜门联锁、急停、高压合闸、冷却风机、本地 / 远程状态、各类故障开关信号
   • 16 路晶体管数字量输出 DO：输出变频器运行、故障、就绪、报警、允许合闸等开关状态信号至中控
   • 多路可组态模拟量 AI/AO：支持 4-20mA、0-10V，用于频率、电流、电压、转速等工艺参数上传下送

三、核心功能

1. 现场信号采集中转 作为高压变频器主控与现场一次设备、中控系统的信号桥梁，采集所有就地开关、传感器信号，转发给主控 CPU 做逻辑联锁、保护判断。
2. 多协议总线通讯扩展 实现变频器远程启停、频率给定、运行状态读取、故障代码上传、参数远程修改，适配电厂、化工主流 DCS 通讯方案。
3. 通道自诊断 实时监测每一路 DI/DO/AI 通道断线、短路、过载故障，面板 LED 指示灯直观显示模块运行、通讯、通道故障状态，故障信息可上传上位机记录追溯。
4. 系统安全联锁逻辑执行 实现高压变频器合闸时序、冷却系统联锁、工频变频切换、旁路保护、急停跳闸等安全逻辑信号传输。

四、适配设备与应用场景

• 适配机型：ABB ACS2000 中压高压变频器，必须搭配 PPC907BE 主控板使用，不可用于 ACS5000/ACS6000 系列
• 典型工况：电厂引风机、送风机、凝结水泵、循环水泵高压变频；矿山、冶金、水泥、石化大功率电机变频调速系统
