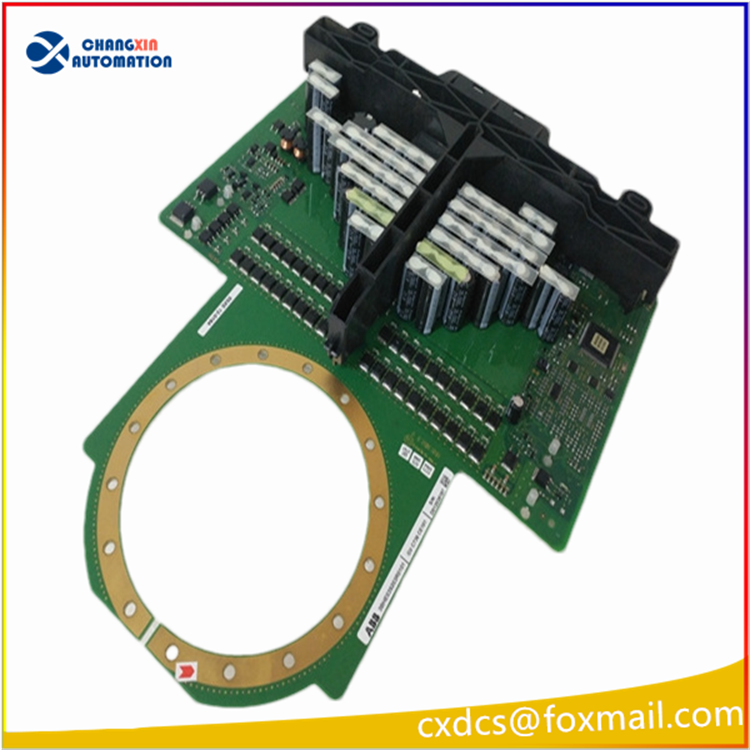

ABB PPC902AE101 3BHE010751R0101 控制驱动板卡

一、核心硬件电气参数

1. 主控配置

• 处理器：双核 ARM Cortex‑A9，主频 1.2GHz，支持多回路 PID 并行运算
• 存储：2GB RAM + 8GB Flash，可存储控制程序、毫秒级故障录波、运行参数曲线
• 供电：机架背板 DC24V，整机功耗 6W
• 防护：全通道过压、短路、反极性、EMC 工业抗干扰防护

2. IO 信号资源

• 32 路 DC24V 通用 DI/DO 开关量通道，单路输出负载 500mA，信号响应≤1ms
• 多路 0~10V 模拟量输入 / 输出、4 路高速计数器，脉冲输入频率 100kHz
• 板载 4 组隔离式 24V 传感器辅助供电，每组可带载 0.5A
• 支持阀位反馈、转速、电压、电流多路闭环采集

3. 通讯接口

• 双路千兆以太网、RS232、RS485、CAN 总线
• 支持协议：Modbus RTU、Profibus‑DP、TCP/IP，可冗余组网通讯

4. 环境规格

• 工作温度：-20℃ ~ +60℃；存储温度：-40℃ ~ +85℃
• 湿度：5%~95% RH 无凝露，防护等级 IP20（控制柜内安装）
• 安装：欧式标准热插拔机架卡件，重量约 0.55kg

二、主要功能特点

1. 高精度就地伺服闭环控制 独立实现发电机 AVR 励磁调压、汽轮机转速 / 阀位 PID 调节，直接驱动伺服执行器、励磁功率单元，可脱离上位 DCS 短时自主运行，保障机组稳定工况。
2. 故障录波与全维度自诊断 板载多组状态指示灯，实时监测电源、通讯、IO 通道故障；可记录毫秒级故障时序、电压电流波形，方便机组跳闸、调门晃动等异常溯源排查。
3. 冗余组网扩容能力 支持一用一备双卡件冗余配置，多块板卡通过总线组网，适配火电、水电关键机组高可靠控制场景。
4. 丰富逻辑联锁控制 内置可编程逻辑，可完成泵阀联锁、限位保护、故障跳闸、防误操作等就地安全控制逻辑。

三、典型应用场景

1. 火力 / 水力发电厂：UNITROL 系列发电机励磁控制系统、汽轮机电液调节 DEH、旁路阀伺服精准控制
2. 冶金行业：高炉热风阀、轧机主传动转速闭环调节
3. 石油化工：大型透平、压缩机转速与负荷调节系统
4. ABB 老旧 Symphony DCS 系统备件升级、PPC380 系列卡件技改替换

四、PPC902AE101 VS PPC380AE01 核心差异

五、备件替换关键注意事项

1. 必须严格匹配完整料号 3BHE010751R0101 PPC902AE101，硬件版本不一致会出现通讯失败、控制逻辑异常；同系列 PPC902AE01 可向上兼容本型号。
2. 更换前务必备份原板励磁整定参数、PID 参数、阀位校准曲线、联锁逻辑程序，新卡必须重新下装参数并现场闭环整定。
3. 模拟量、脉冲信号线必须使用双绞屏蔽线缆，强弱电端子分开布线，规避变频器、大功率接触器电磁干扰。
4. 该主控卡不支持带电热插拔更换，必须停机断电后插拔，避免背板总线烧毁、程序丢失。

•
