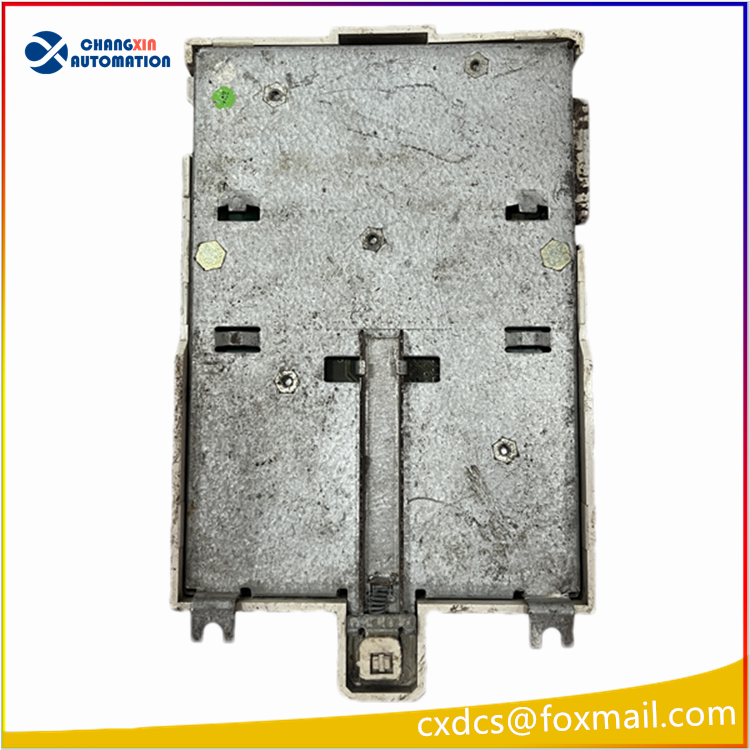

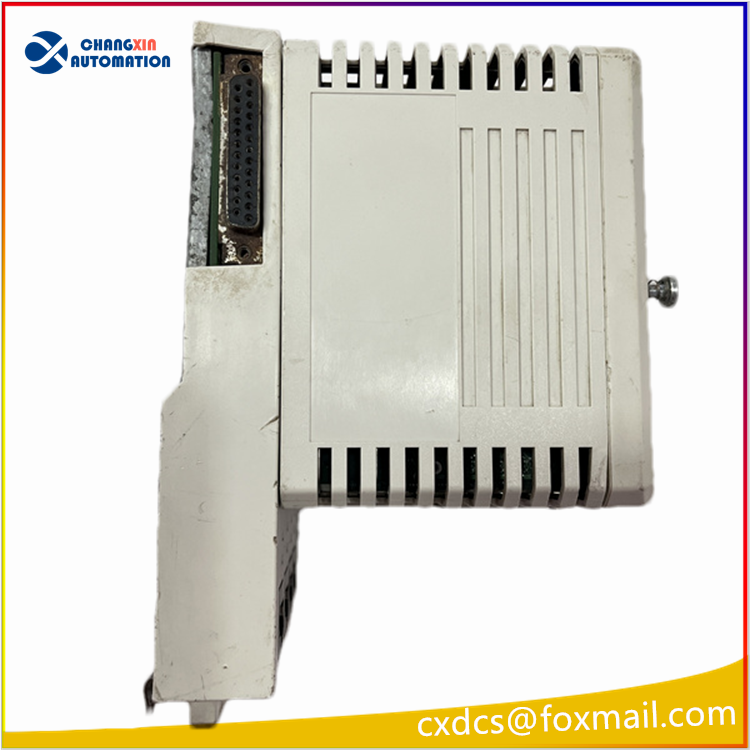

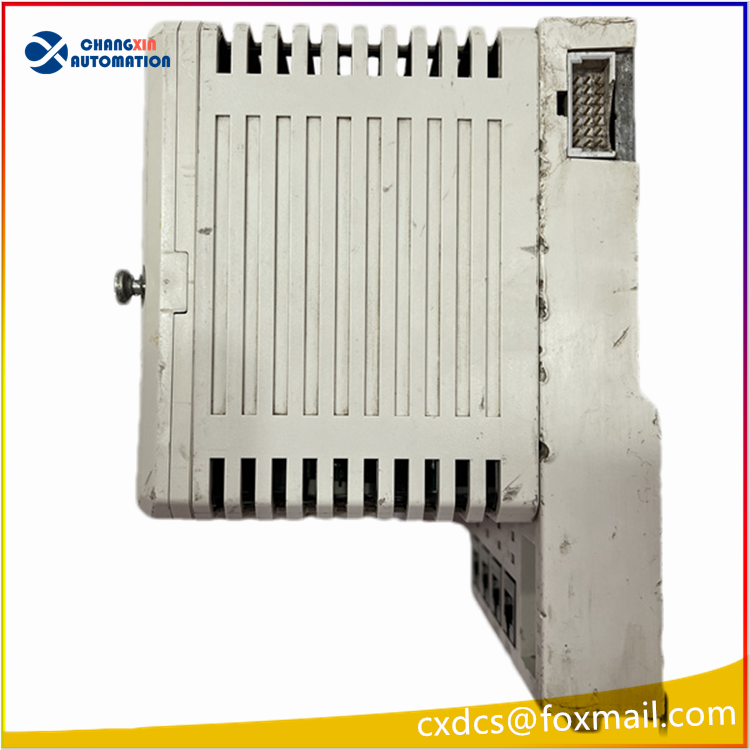

ABB PM865 3BSE030193R1 高完整性安全级 CPU 主控处理器模块

一、基础信息

• 品牌：ABB
• 型号：PM865
• 订货物料号：3BSE030193R1（单机非冗余版本 PM865K01；冗余套件为 PM865K02）
• 所属平台：AC 800M 控制器、System 800xA DCS 系统
• 产品类型：高完整性安全级 CPU 主控处理器模块
• 安全认证：TÜV IEC 61508 SIL3认证，可同时实现过程控制 + SIS 安全联锁一体化部署ABB Group
• 安装规格：标准 6U VME 机架，配套底座 TU842/TP830，支持热插拔在线更换

二、核心硬件参数

1. 处理器 MPC862P 32 位 RISC 处理器，主频 96MHz，布尔运算执行速度约 0.17ms/1000 条逻辑指令，硬实时确定性调度，保障 PID 调节、安全联锁毫秒级响应。
2. 内存配置

• 运行 RAM：32MB
• 程序固化 Flash：4MB
• 外置 CF 卡插槽：用于固件升级、程序备份、事件 / 故障历史存储

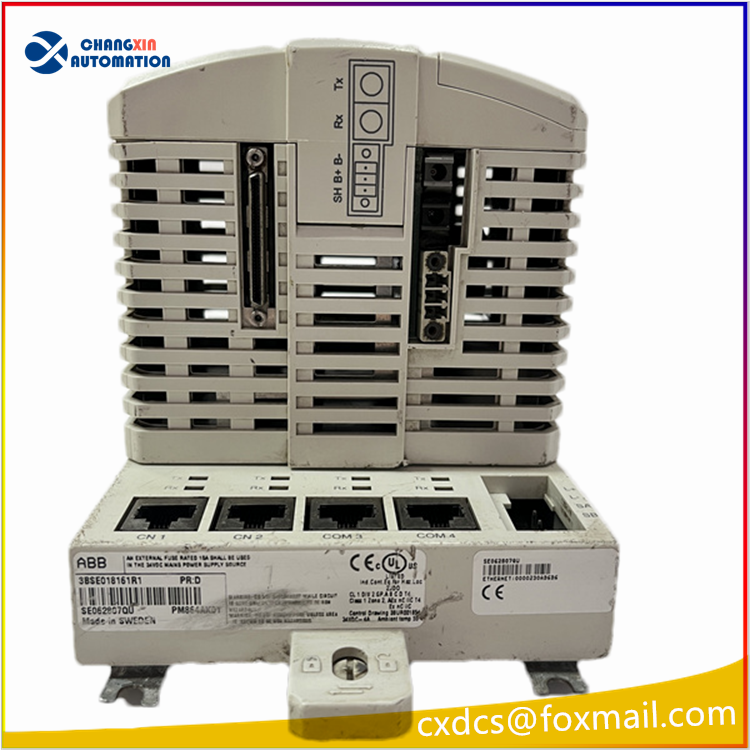

3. 接口配置

• CN1/CN2：双路 10M 冗余以太网，接入 800xA 控制网，实现上位 HMI、工程师站通讯
• COM3：RS232 调试串口，本地下载程序、故障诊断
• COM4：隔离型 RS232，专用调试口，防止现场干扰损坏调试端口
• CEX 总线：实现主备 CPU 间冗余数据同步；ModuleBus 背板总线扩展 S800 系列 I/O 模块

4. 供电与功耗 直流 24VDC（19.2～30VDC），整机功耗约 20W
5. 环境参数

• 工作温度：5℃～55℃
• 存储温度：-40℃～+70℃
• 湿度：5%～95% RH 无凝露，防护等级 IP20，符合工业 EMC 标准

三、核心功能特点

1. 支持 1:1 硬件冗余架构

2. SIL3 高完整性安全控制

3. 丰富工业总线扩展

4. 全维度硬件自诊断

5. 标准 IEC 61131-3 编程

四、典型配套硬件

1. 安装底座：TU842（冗余机架）、TP830（单机机架）
2. 安全监护模块：SM810/SM811（实现 SIL3 安全认证）
3. 通讯接口卡：CI801、CI854、CI840 等
4. S800 系列 AI/AO/DI/DO I/O 模块
5. 冗余同步线缆 TK850、工业 CF 存储卡

五、典型应用场景

1. 火力、生物质、垃圾焚烧电厂锅炉、汽机、化水系统 DCS + 安全联锁一体化控制
2. 石油、化工、煤化工装置工艺控制、ESD 紧急停车、F&G 火气保护系统
3. 冶金、水泥、制药、水处理大型成套装置自动化控制系统
4. 变电站、长输管线压缩机站、LNG 场站高可靠冗余控制系统

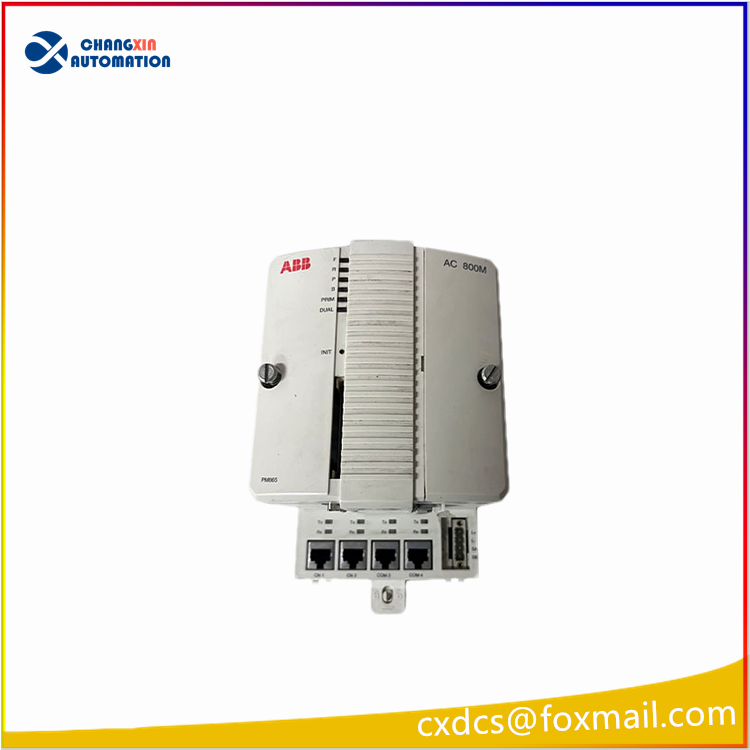

六、面板指示灯说明

• POWER：电源正常绿灯常亮
• RUN：控制器正常运行常亮，闪烁为程序未下装或故障
• FAULT：硬件、程序、通讯异常时红灯告警
• CN1/CN2 ACT：网口链路、数据收发状态指示灯
• REDUND：冗余模式状态指示灯
