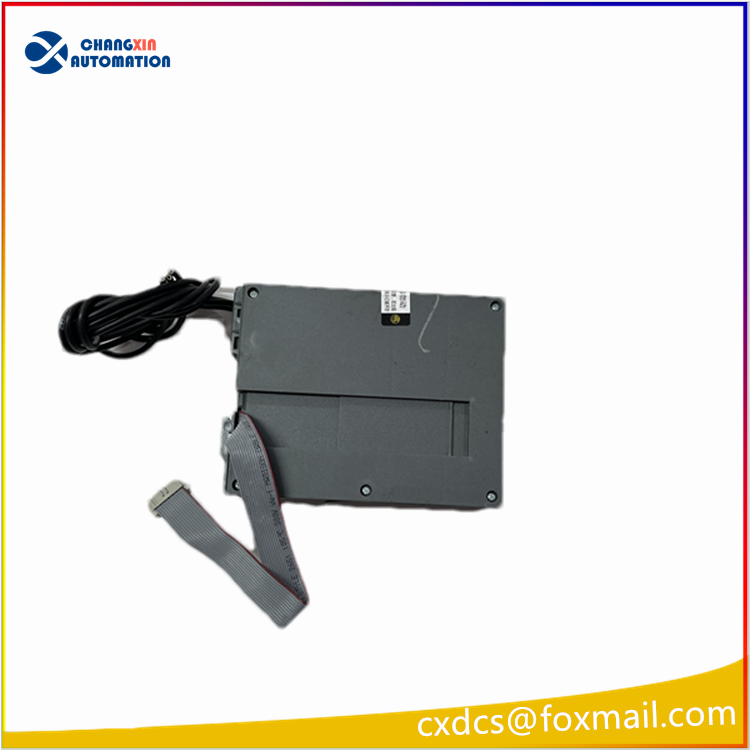

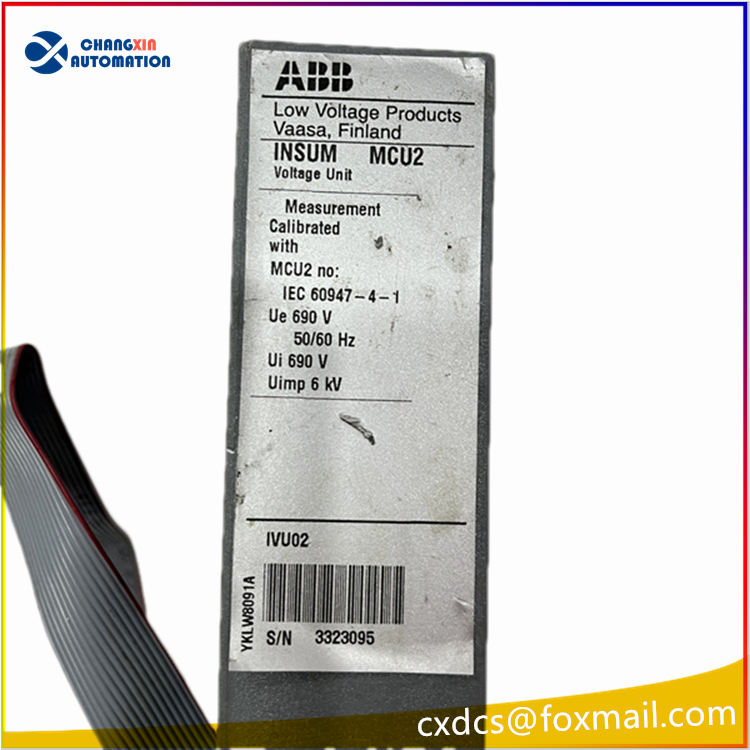

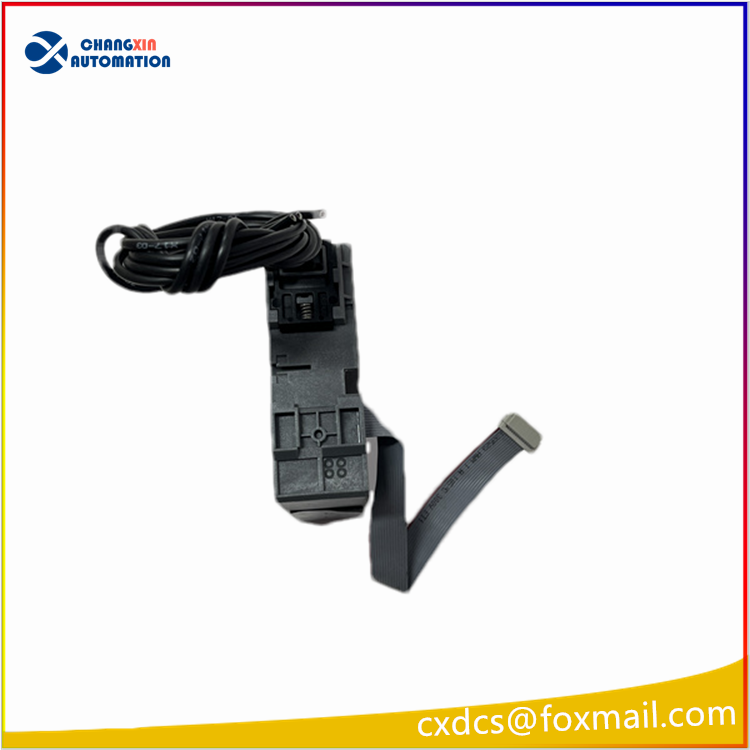

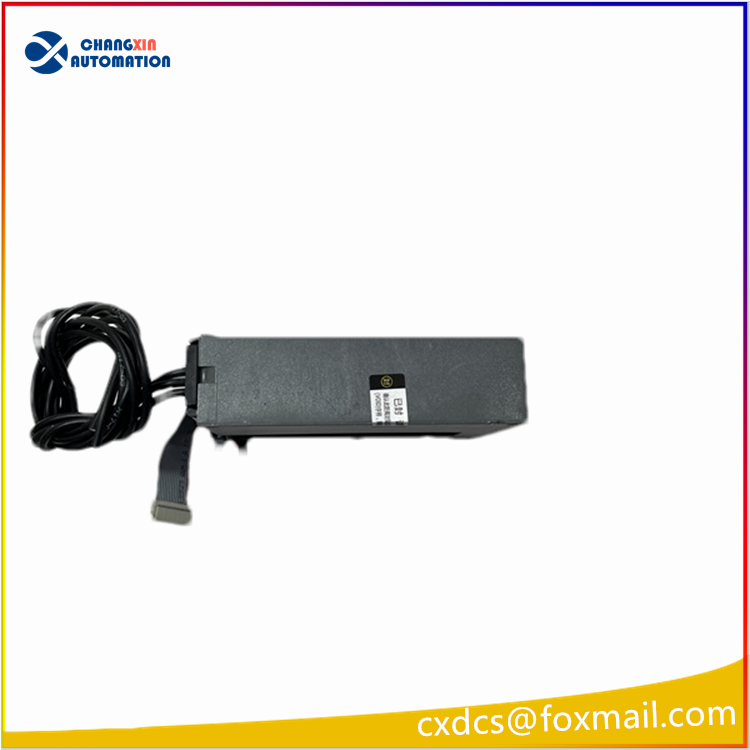

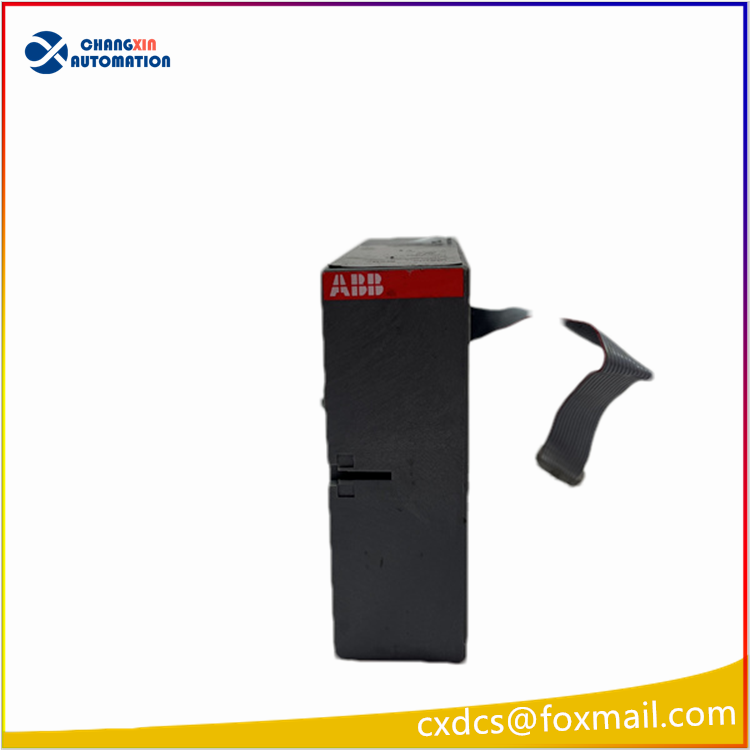

ABB INSUMMCU2 智能电机控制保护单元模块

一、基础信息

• 品牌：ABB（INSUM 智能马达管理系统）
• 型号：INSUMMCU2（完整常用型号：MCU2A02V24，物料号 216MB66 HESG324510M1）
• 产品类型：智能电机控制保护单元（Motor Control Unit）
• 应用架构：INSUM 低压智能马达控制系统，集成于 MNS 低压抽屉式开关柜，用于风机、水泵、皮带机等低压电机就地测控保护
• 安装方式：低压抽屉单元内置插件式安装，DIN 导轨安装

二、核心功能定位

1. 电机综合保护：实现三相异步电机过载、堵转、短路、缺相、相不平衡、接地漏电、过压欠压、启动超时全方位保护，支持反时限过流特性。
2. 就地启停控制：集成电机直接启动、星三角启动、软启动逻辑，可本地按钮控制 + 远程 DCS/PLC 遥控启停。
3. 电参量实时采集：测量三相电流、三相电压、有功 / 无功功率、功率因数、电能累计、电机运行温度、启停次数、运行时长。
4. 总线远程通讯上传：通过 INSUM 专用 VLA 现场总线，搭配 RS485 接口，以Modbus RTU规约将遥测、遥信、故障 SOE 事件上传至 DCS、SCADA 后台，实现四遥监控。
5. 故障诊断与事件记录：可存储多条故障跳闸记录，精准记录故障类型、故障时刻，便于电机故障溯源分析。

三、关键电气参数

1. 控制供电：208～240VAC 50/60Hz
2. 额定测量电流：标配 10A（可外接 CT 扩展大电流电机回路）
3. 保护精度：电流测量精度 ±0.5 级，支持热过载记忆功能，断电不丢失热容量数据
4. 通讯规格：RS485，Modbus RTU，VLA 现场总线多节点组网，单总线多挂载数十台 MCU2 单元
5. DI/DO 配置：多路开关量输入（就地启停、手自动模式、保护投退）、继电器输出（合闸、分闸、故障告警）
6. 环境参数
   • 工作温度：-20℃～+70℃
   • 存储温度：-40℃～+85℃
   • 防护等级：IP20（开关柜内）
   • 电磁兼容：符合 IEC61000 工业抗干扰标准

四、核心保护功能清单

• 过载热保护、堵转保护、短路瞬时保护
• 三相不平衡、缺相、相序错误保护
• 接地故障漏电保护、欠载空载保护
• 电机绕组过热 PT100 温度保护、启动时间过长保护
• 电压异常（过压、欠压、失压）保护

五、产品核心特点

1. 一体化集成设计：将电机保护、测控、通讯、逻辑控制集成单模块，大幅精简低压柜二次接线，降低施工与故障概率。
2. 分布式智能运维：每台电机独立就地保护，总线集中组网，实现全厂低压马达设备智能化管理、能耗统计、预测性维护。
3. 抽屉式即插即用：更换抽屉无需重新配置参数，模块支持参数本地存储，运维效率高。
4. 兼容 ABB System 800xA DCS 平台，广泛配套电厂、化工、冶金 MNS 低压成套开关柜。
5. 丰富故障告警：就地 LED 故障指示灯 + 远程后台事件上送，快速定位电机跳闸原因。

六、典型应用场景

1. 火电厂、生物质电厂厂用电低压开关柜，引风机、送风机、凝结水泵、循环水泵电机智能保护监控。
2. 石油、化工、煤化工装置低压泵房、空压站、皮带输送电机集中测控系统。
3. 冶金、水泥、水处理行业 MNS 低压抽屉柜智能马达管理改造项目。
4. 商业楼宇、大型工厂暖通 HVAC 水泵、风机能耗监测与电机保护。
