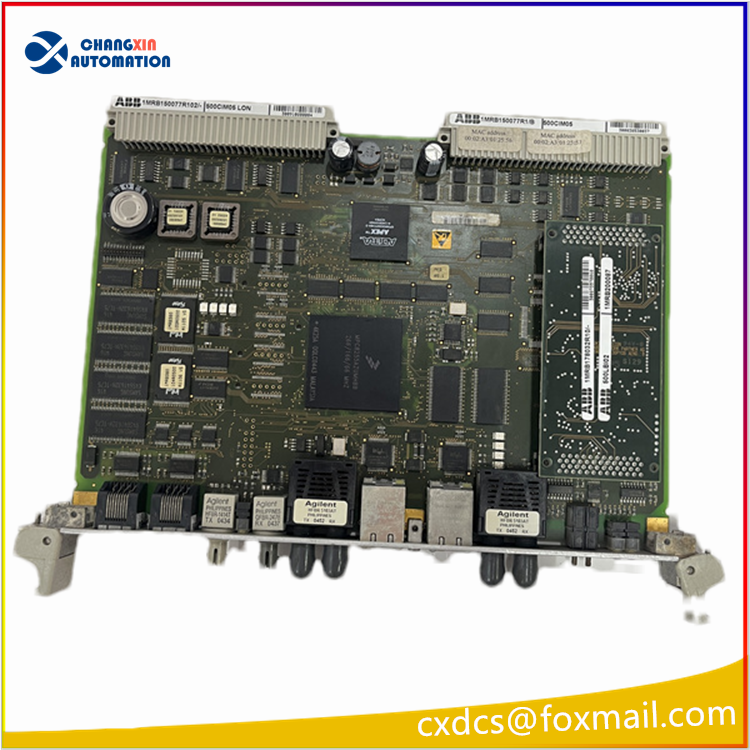

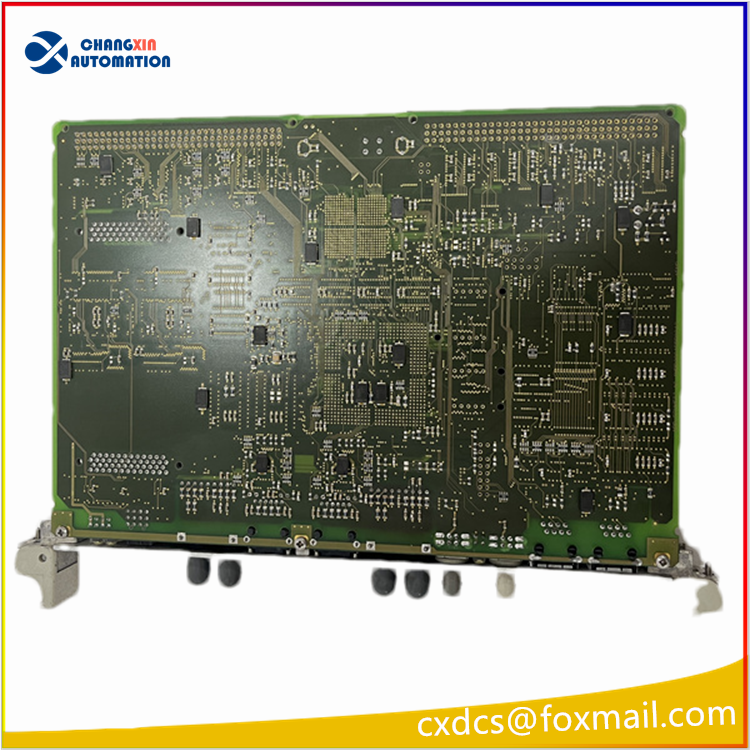

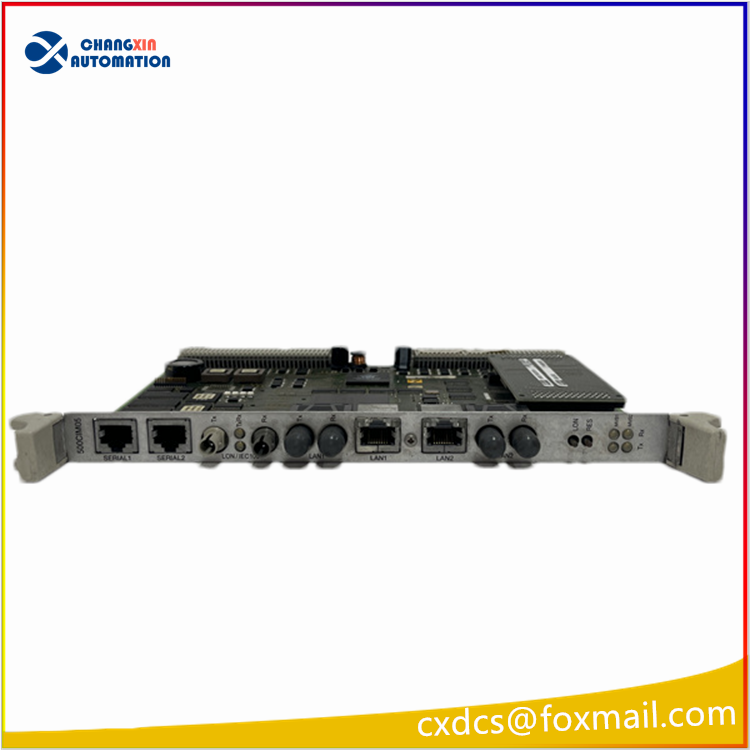

ABB 500CIM05（1MRB150077R1B）产品档案

一、基础信息

• 品牌：ABB
• 型号：500CIM05
• 订货物料号：1MRB150077R1B
• 产品类型：REB500 母线保护系统通信接口模块（Communication Interface Module）
• 适配系统：ABB Procontrol P14、REB500 分布式母线差动保护装置，和你之前查询的 500BIO01、500CPU05 同属 500 系列机架模块
• 安装方式：标准插件式背板安装，支持热插拔

二、核心功能定位

1. 作为 REB500 母线保护通信网关，实现中央 CPU 单元与各间隔单元（Bay Unit）之间的高速保护总线数据交互，汇总各间隔电流、断路器位置信号，完成母线差动保护运算数据交互。
2. 实现保护装置与变电站 SCADA、后台监控系统、工程师站的数据上传下装：上送遥测、遥信、故障录波、SOE 事件、保护动作信息；下发保护定值、压板投退、遥控指令。
3. 支持间隔间联锁信号、失灵保护、母线互联闭锁信号的跨间隔高速传输，保障母线故障毫秒级跳闸逻辑可靠执行。

三、硬件接口与通讯规格

1. 背板总线：连接 500 系列机架内部 CPU、BIO、模拟量采集模块，实现机架内高速实时数据交互。
2. 外部通讯接口
   • PROFIBUS DP（RS485）：波特率 9.6kbps～12Mbps 自适应，支持 DP-V0 循环过程数据、DP-V1 非循环参数读写、故障诊断、定值下装。
   • 兼容 IEC 60870-5-103 规约，适配电力变电站自动化后台系统。
3. 站地址设置：硬件拨码设置 PROFIBUS 站地址（1～125），支持在线故障诊断上报。
4. 面板状态指示灯：电源、总线运行、通讯链路、硬件故障四路 LED 指示灯，快速定位通讯中断、模块异常、总线故障。

四、电气与环境参数

• 供电：机架背板 DC24V 供电，整机功耗≤12W
• 电气隔离：通讯端口 1500VAC 隔离，抗电网浪涌、电磁干扰
• 工作温度：-10℃～+55℃；存储温度：-40℃～+85℃
• 湿度：5%～95% RH（无凝露）
• 防护等级：IP20（机柜内安装）
• 执行标准：IEC 60255 继电保护标准、CE 认证

五、主要产品特点

1. 电力保护级实时通讯，毫秒级数据刷新，满足母线差动、断路器失灵保护快速跳闸的时序要求。
2. 全链路硬件自诊断：总线断线、通讯异常、模块故障可实时告警并记录事件，便于故障追溯。
3. 支持多间隔分布式组网，单模块故障不会造成整段保护网络瘫痪，保障电网安全稳定运行。
4. 可冗余配置双 CIM 模块实现通讯链路热备用，规避通讯单点故障引发保护拒动、误动。
5. 兼容 REB500 全系列采集、开关量 I/O 模块，用于变电站 110kV/220kV 母线保护系统扩容改造。

六、典型应用场景

1. 110kV、220kV 高压变电站 REB500 分布式母线差动保护屏通讯采集、数据上传后台 SCADA。
2. 火力发电厂、自备电厂高压厂用电母线保护系统间隔间联锁、故障信息上送。
3. 化工、冶金企业自备变电站母线保护改造、老旧 Procontrol P14 系统备件替换。

七、配套常用模块

• 500CPU05（保护主控模块）
• 500BIO01（开关量输入输出模块）
• 各型号模拟量电流电压采集模块
