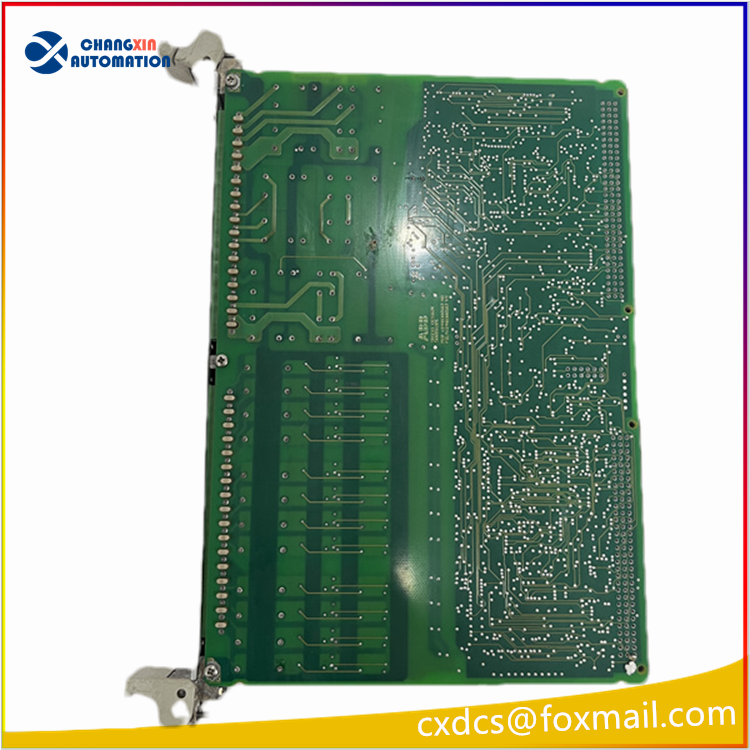

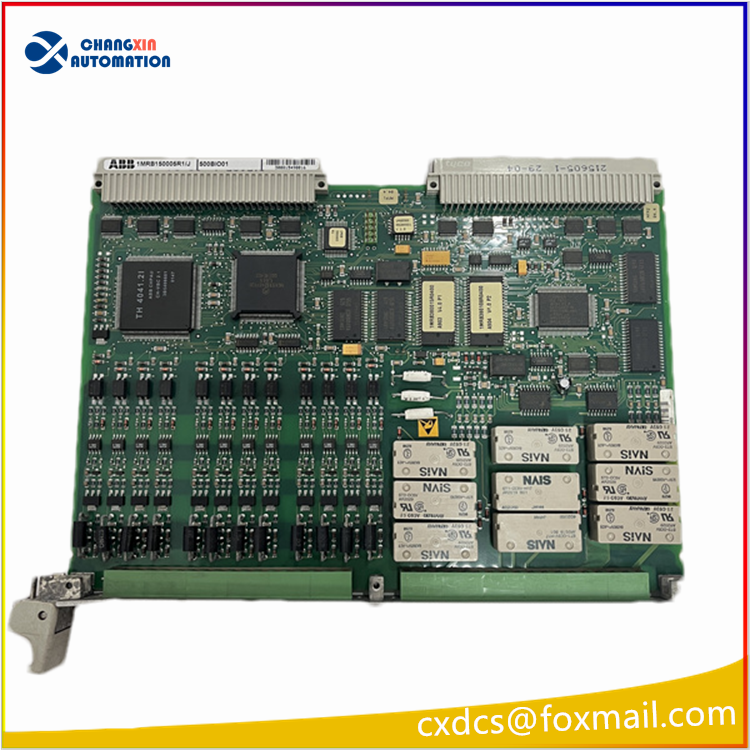

ABB 500BIO01 1MRB150005R1J 数字量输入模块

一、基础信息

• 品牌：ABB
• 型号：500BIO01
• 物料订货号：1MRB150005R1J
• 模块类型：二进制数字量输入 / 输出一体化 BIO 保护模块
• 适配系统：ABB REB500 母线保护装置、PWC600 系列电网测控保护系统，电力变电站继电保护专用板卡

二、核心通道配置

1. 数字输入 DI：9 路（光电隔离） 采集断路器、隔离开关位置、保护压板、故障告警等无源 / 有源开关位置信号，带软件防抖滤波，支持 SOE 事件时序精准记录。
2. 继电器输出 DO：6 路大功率继电器接点 用于母线故障跳闸、告警信号输出、断路器分合闸控制，单路触点容量：AC250V / 5A，可直接驱动跳闸回路、信号回路。
3. 电气隔离：现场侧与背板控制侧 1000VAC 电气隔离，抗电网浪涌、电磁干扰，避免一次侧故障损坏保护主机。

三、关键电气参数

• 供电方式：装置背板总线供电，无需外部单独供电
• 额定工作电压：输入回路支持 DC24V/48V/110V/220V 电力常规操作电压
• 响应时间：输入防抖可软件配置，继电器动作时间＜10ms，满足继电保护快速跳闸要求
• 整机功耗：≤12W
• 工作环境温度：-10℃ ~ +55℃；存储温度：-40℃ ~ +85℃
• 防护等级：IP20（标准机柜机架安装）
• 安全认证：IEC60255 电力继电保护标准、CE、UL 认证

四、核心功能特点

1. 保护系统专用 I/O 板卡 作为 REB500 母线保护的信号接口，采集一次设备位置状态，执行故障跳闸、故障告警逻辑，是母线差动保护、断路器失灵保护的核心 IO 扩展卡件。
2. 高精度 SOE 事件记录 所有 DI 变位带毫秒级时间戳，精准记录保护动作时序，方便电网故障事后分析溯源。
3. 硬件故障自诊断 模块上电自检、回路断线监测，硬件异常、背板通讯故障可在上位保护装置主动上送告警。
4. 紧凑机架式设计 标准欧式背板插槽安装，节省保护屏柜空间，支持热插拔在线更换备件。

五、典型应用场景

1. 变电站 10kV/35kV/110kV 母线 REB500 差动保护屏，采集断路器位置、输出跳闸命令
2. 电厂厂用电母线、化工企业自备变电站母线继电保护系统
3. 高压开关柜断路器位置遥信采集、保护跳闸、故障报警回路信号扩展
4. 电力系统 PWC600 测控装置四遥（遥信、遥控）点位扩展
