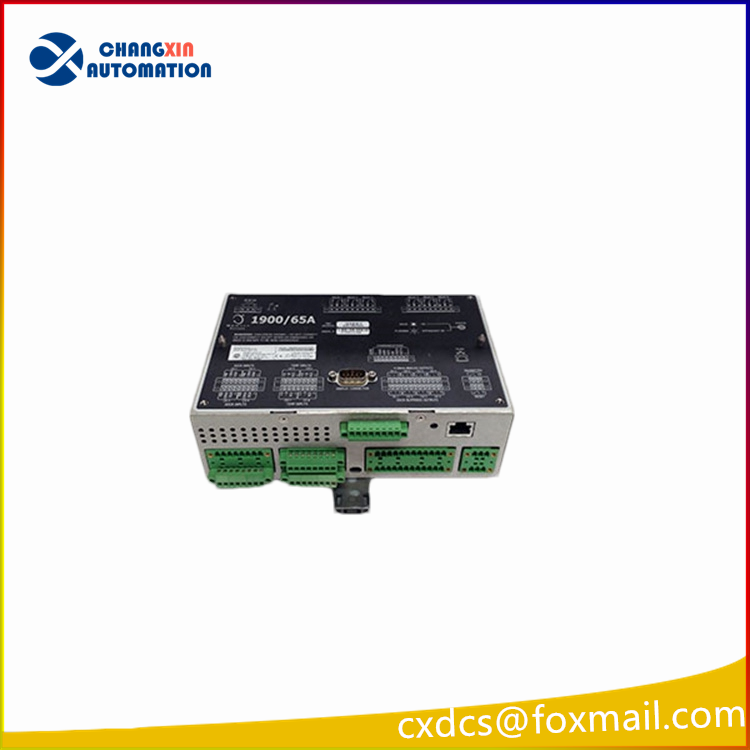

Bently Nevada 1900/65A-01-02-01-00-00 多功能设备监视器

一、基础信息

• 品牌：Bently Nevada（本特利，GE 旗下）
• 完整型号：1900/65A-01-02-01-00-00
• 产品类型：通用旋转机械状态监测保护表（多功能设备监视器）
• 定位：中小型风机、水泵、空压机、电机、小型汽轮机的振动、温度、转速在线监测 + 报警联锁保护，独立就地监测，可接入 DCS/PLC 系统

型号分段释义

1. 1900/65A：基础机型，通用型 8 通道设备监视器
2. 第 1 段 01：标配本地液晶显示面板
3. 第 2 段 02：通讯配置：RS485 + 以太网 Modbus TCP 双通讯接口
4. 第 3 段 01：标准信号输入组态（4 路动态传感器 + 4 路温度通道）
5. 第 4 段 00：标准 24VDC 直流供电
6. 第 5 段 00：无防爆、常规工业标准版本

二、硬件通道配置

1. 模拟输入（共 8 路）

• 4 路动态通道：可软件组态适配三类传感器 电涡流位移传感器、磁电式速度传感器、压电式加速度传感器，用于监测轴振动、机壳振动、轴向位移、转速
• 4 路温度通道：支持 K/J/E/T 型热电偶、2/3 线制 Pt100 热电阻，监测轴承、电机绕组温度

2. 信号输出

• 6 路可编程继电器触点输出：可分别设置 ** 告警（Alert）、危险（Danger）** 两级阈值，实现就地报警、设备联锁停机
• 4 路隔离 4~20mA 模拟量输出：任意监测参数上传 DCS 画面显示
• 1 路缓冲信号输出：可外接振动分析仪做现场波形采集诊断

3. 通讯接口

• 以太网 RJ45：Modbus TCP，接入上位、System1 振动分析系统
• RS485：Modbus RTU，适配传统 PLC、SCADA 系统数据采集

三、核心电气参数

• 供电：18~36VDC（典型 24VDC），功耗≤20W
• 采样精度：24 位 ADC，测量精度 ±0.5% FS
• 存储：可记录 200 条事件报警日志，方便故障追溯
• 工作温度：-40℃ ~ +85℃，机柜嵌入式安装，防护 IP20
• 尺寸：197×150×74mm，面板嵌入式安装

四、核心功能特点

1. 多类型传感器通用兼容，一块表可同时监测振动、温度、转速、位移多种工艺参数
2. 每通道独立设置两级报警阈值，继电器自由组态，支持多通道逻辑联动跳闸
3. 本地液晶屏实时显示各通道数值、波形、报警状态，支持就地参数组态
4. 双通讯冗余上传，既可本地独立保护，又能远程集中监控与设备预测性维护
5. 内置传感器断线、短路自检，传感器故障自动报警，避免误保护或漏保护

五、典型应用场景

1. 火电厂引风机、送风机、一次风机、空预器、凝结水泵、给水泵振动温度保护
2. 炼油、化工空压机、循环水泵、压缩机、小型透平机组状态监测
3. 冶金、水泥、水处理大型电机、冷却塔风机设备故障预警联锁
4. 配套本特利 3300 系列探头、前置器，满足 API670 旋转机械监测规范

六、配套配件

• 3300 系列电涡流探头 + 前置器、磁电式速度传感器、Pt100 热电阻
• 组态软件、USB 调试数据线
• 屏蔽信号电缆、机柜安装固定卡扣
