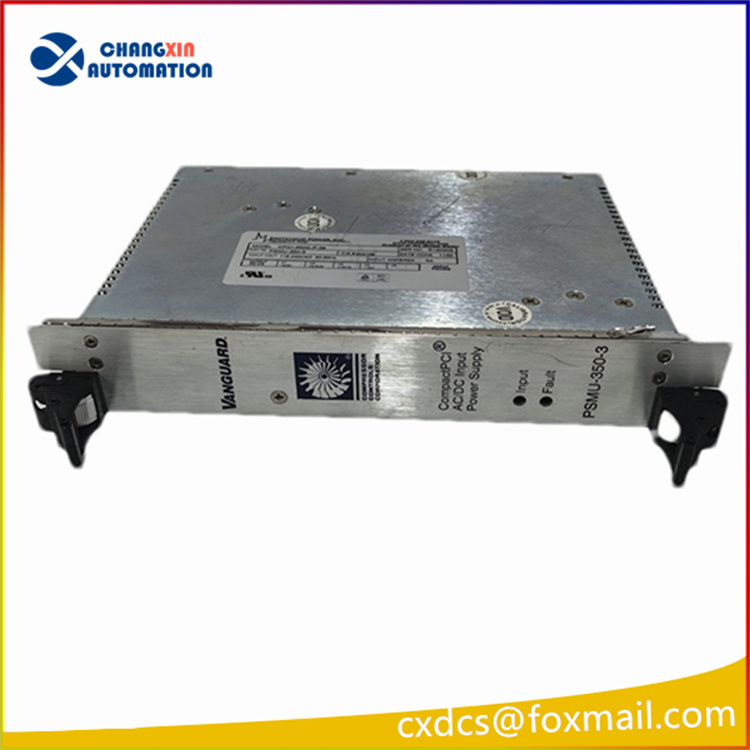

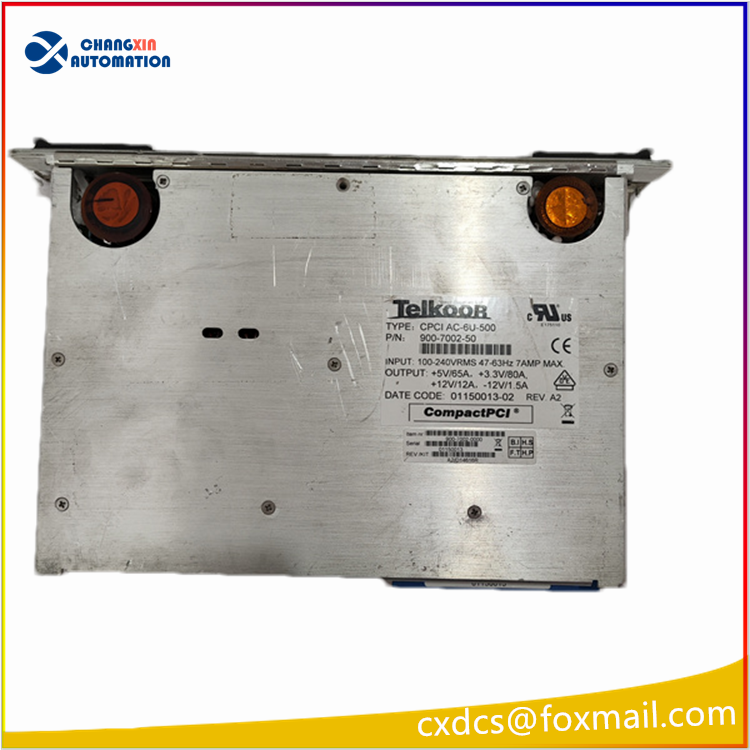

TeIKOOR（CCC）PSMU-350-3 CPCIAC-6U-500 900-7002-10 电源模块

一、基础信息

• 品牌：TeIKOOR（原厂 CCC，Compressor Controls Corporation，压缩机控制专业厂商）
• 主型号：PSMU-350-3
• 规格型号：CPCIAC-6U-500
• 物料 PN：900-7002-10
• 产品类型：6U CompactPCI（CPCI）工业机架式 AC-DC 冗余电源模块
• 适配系统：CCC VANGUARD 压缩机防喘振 / 性能控制系统、CPCI 总线工控机架，为 VME/CPCI 主控板、采集卡、通讯卡集中供电

二、电气核心参数

1. 输入规格

• 交流输入：85～264VAC 宽电压，50/60Hz，带主动 PFC 功率因数校正
• 兼容直流输入：120～370VDC，支持交直流双输入冗余供电
• 输入电流：7A

2. 多路直流输出（额定总功率 500W）

• +3.3V / 80A
• +5V /  29A
• +12V /  16A
• -12V /  1.5A
• 转换效率：≥90%，低纹波噪声输出，适配高精度工控板卡供电

3. 硬件规格

• 标准尺寸：6U CPCI 规范，支持 CPCI 2.0/3.0 总线，支持机架热插拔
• 散热：内置温控风扇强制风冷，带过温降载保护
• 防护：内置 EMI 滤波、防雷浪涌抑制，满足工业 EMC 抗干扰标准
• 工作温度：0℃～+60℃；存储温度：-40℃～+85℃，湿度 5%～95% RH 无凝露
• 认证：UL、CE 工业安全认证，IP20 机柜内安装

三、面板指示灯功能

1. PWR（电源绿灯）：常亮 = 输入供电正常；熄灭 = 缺相、欠压、无输入
2. FAULT（故障告警黄灯）：过压、过流、短路、过温、风扇异常时点亮告警
3. 各路输出电压状态指示灯，快速定位哪一路负载异常

四、核心功能特点

1. 冗余并联运行：多块同型号电源可机架内并联冗余，单台电源故障不中断控制系统运行，保障压缩机关键工艺不停机
2. 全回路保护：过压 OVP、过流 OCP、短路 SCP、过温 OTP、输入欠压保护，故障自动锁止防二次损坏后端板卡
3. 热插拔免停机更换：支持 CPCI 带电插拔，运维更换无需停机停运压缩机控制系统
4. 低噪声纯净供电：多级滤波设计，抑制电网谐波、变频器干扰，避免主控、采集卡出现数据跳变、通讯异常
5. 工业加固金属壳体，抗振动、防尘，适配油气、化工、电厂压缩机现场严苛工况

五、典型应用场景

1. 石油、天然气长输管线压缩机站 CCC VANGUARD 防喘振控制系统（主流原配电源）
2. 煤化工、炼油厂大型离心压缩机、螺杆压缩机工艺控制系统 CPCI 机架供电
3. 火电、钢铁高炉鼓风机、空压机机组 DCS / 防喘振控制系统
4. 军工、轨道交通 CPCI 架构嵌入式测控、半实物仿真测试平台集中供电

六、常见配套硬件

• CPCI 6U 工控机箱、冗余电源背板
• CPCI 总线 CPU 板、数据采集卡、反射内存通讯板
• CCC 压缩机控制器系列 I/O 采集卡、Modbus 通讯卡
