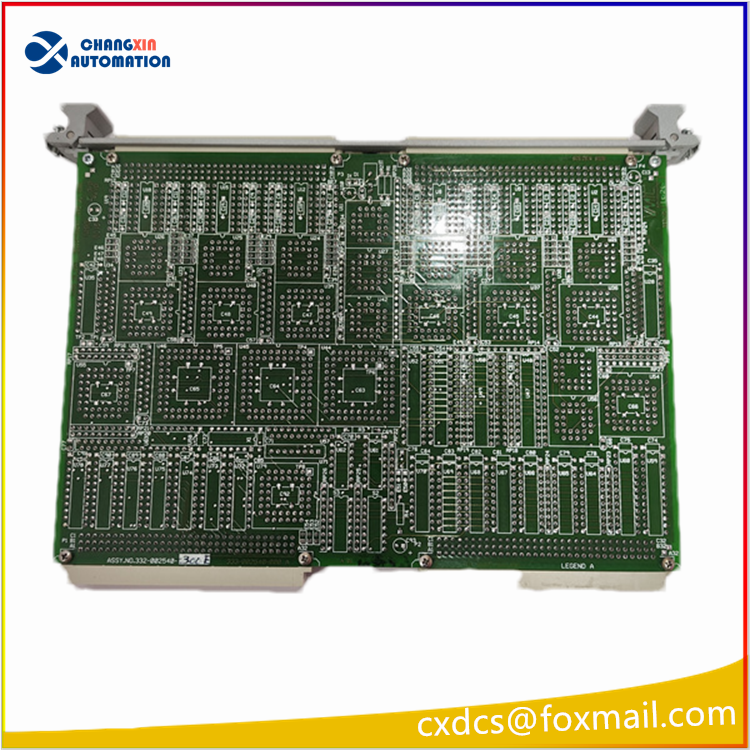

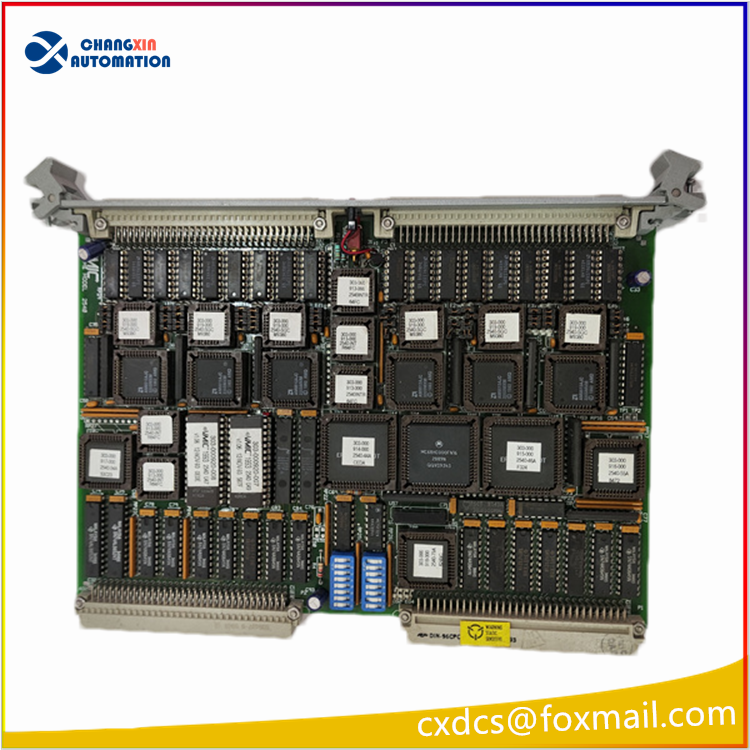

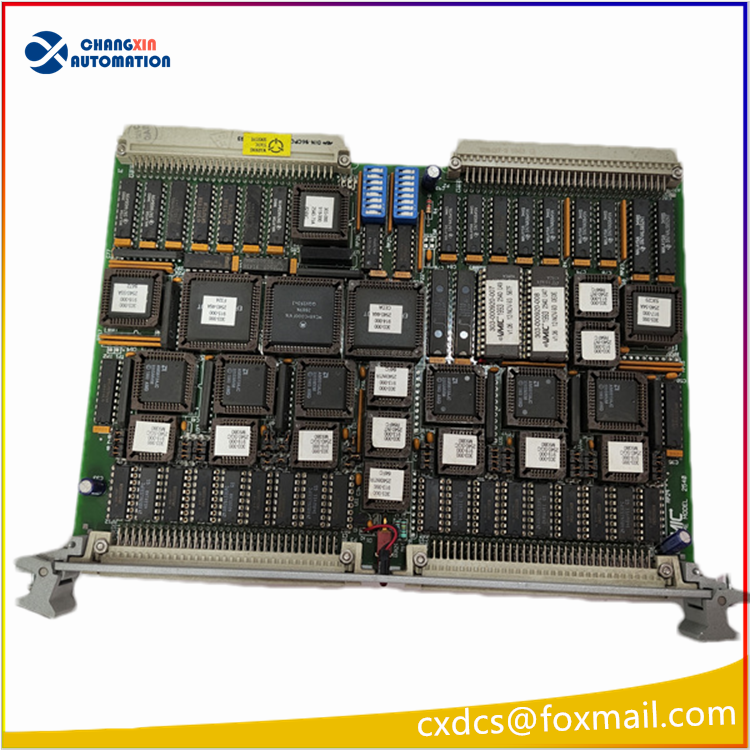

GE VMIVME-2540 运动控制模块 VME 总线 24 通道智能计数器

一、基础信息

• 品牌：GE Fanuc / VMIC（现 Abaco Systems）
• 型号：VMIVME-2540
• 板卡类型：VME 总线 24 通道智能计数器 / 运动控制模块（ICC 智能计数控制器）
• 外形规格：标准 6U VME 工业板卡
• 总线类型：VMEbus Rev.C.1，VME 从站设备，支持 A24/A32、D8/D16/D32 总线模式
• 典型配套系统：GE Mark VI 汽轮 / 燃气轮机 TCS 控制系统、半实物仿真平台、高精度运动测控系统，常搭配 SBC486DX66 主控、VMIC5565 反射内存卡使用

二、核心硬件参数

1. 板载处理器 摩托罗拉 68HC000，主频 15MHz，板载固件独立管理全部计数通道，减轻 VME 主控 CPU 运算负荷。
2. 通道配置 标配24 路独立可编程通道，可通过板载跳线灵活配置为 4/8/16/24 通道使用； 支持单端 TTL、差分 RS-422电平输入，抗工业电磁干扰能力强。
3. 计数测量性能

• 输入频率：2.5MHz
• 计数模式：32 位事件计数（ 42.9 亿次）、正交编码器位置测量（ 1MHz）
• 可测量：脉冲频率、脉冲周期、脉冲宽度、转速、位移位置
• 可输出：可编程方波、脉冲序列、定位控制脉冲信号

4. 存储与总线资源 64KB VME 总线内存映射窗口，32 位浮点运算，通过内存映射方式和主控 CPU 交互数据，通信延迟极低。
5. 电气与环境参数

• 供电：背板 + 5VDC，典型功耗 4.25W
• 工作温度：-40℃ ~ +85℃
• 湿度：5%~95% RH（无凝露），满足军工、电站宽温工况要求

三、核心功能

1. 转速、脉冲高精度采集 汽轮机转速探头、编码器、测速传感器脉冲信号采集，用于机组转速闭环调节、超速保护逻辑运算。
2. 正交编码器位置测量 阀门开度、汽轮机执行机构行程、转轴角度高精度位置反馈，实现精准伺服控制。
3. 脉冲信号发生输出 输出高频脉冲驱动伺服机构、步进执行器，完成阀门、挡板的精准定位调节。
4. 事件时序捕捉 高速事件触发、脉冲时序记录，用于故障 SOE 时序分析、振动频率监测。
5. 多通道同步采集 24 通道硬件同步采样，多测点转速、位移数据同步采集，保障机组控制回路同步性。

四、主要应用场景

1. GE Mark VI 汽轮机 / 燃气轮机控制系统 机组转速采集、调速系统脉冲信号处理、阀门执行机构位置闭环测控（主流应用场景）。
2. 航空航天、轨道交通半实物仿真测试平台高速脉冲采集与模拟信号发生。
3. 冶金轧线、高精度伺服定位、旋转设备转速监测系统。
4. 军工分布式实时测控、振动、位移高频数据采集系统。

五、产品特点

1. 板载独立处理器：通道配置、计数运算本地执行，不占用 VME 主控资源，实时性极强。
2. 差分信号输入：完美适配电厂强电磁干扰环境，杜绝测速脉冲信号误计数、丢脉冲故障。
3. 多功能可编程通道：单块板卡可同时实现脉冲采集、位置测量、脉冲输出，精简 VME 机架插槽占用。
4. 工业宽温加固设计，支持长期 7×24 小时不间断运行，属于 GE 老款 TCS 系统核心备件。
