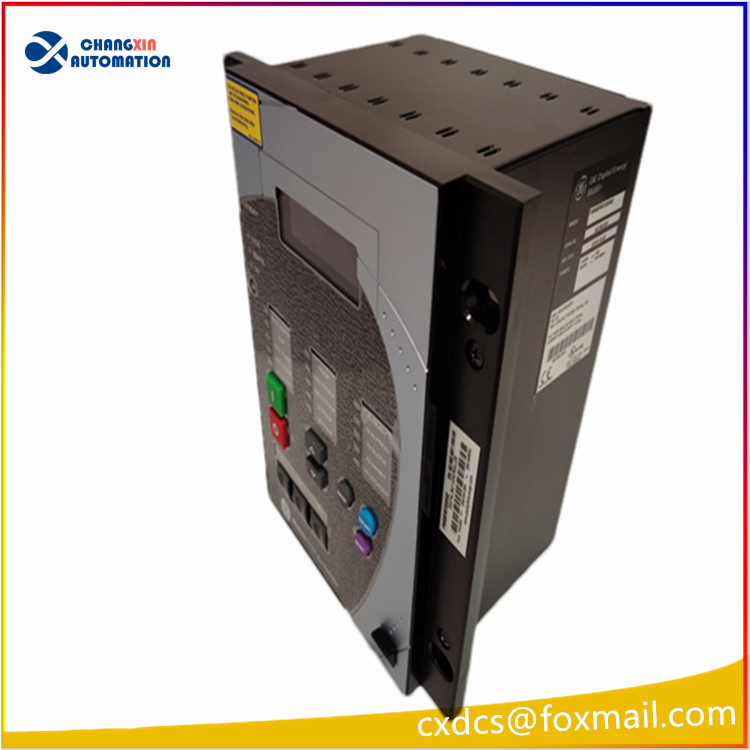

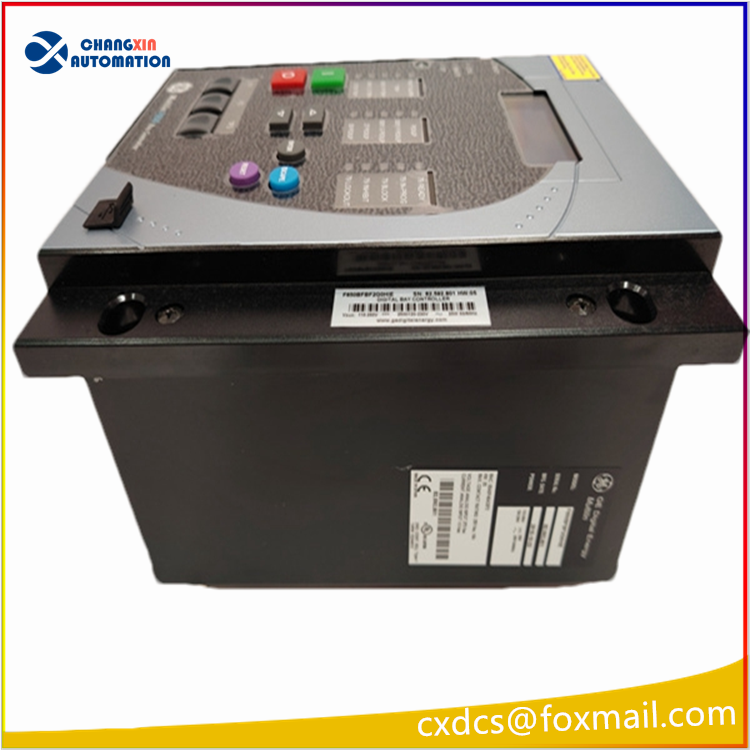

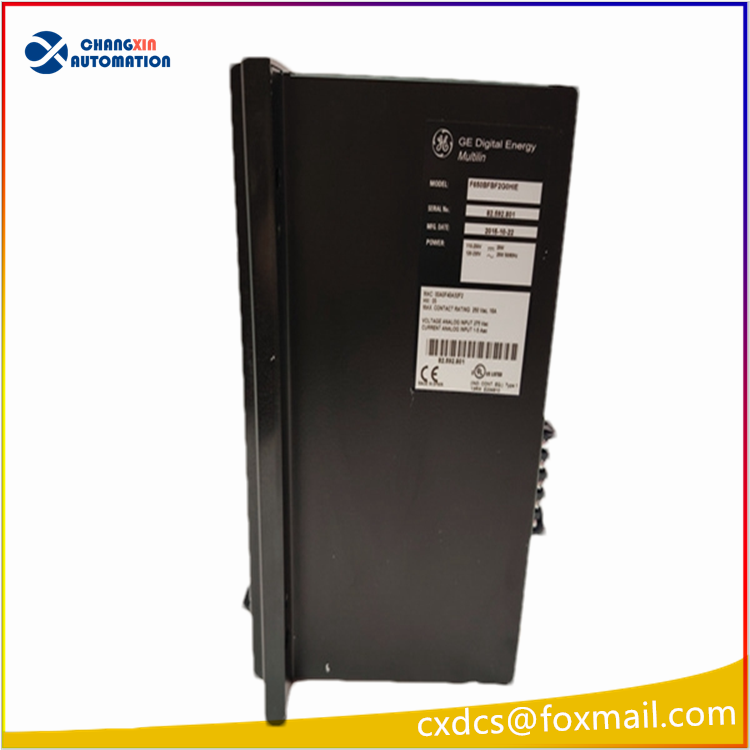

GE F650BFBF2G0HI 多功能数字式馈线间隔保护测控装置

一、基础信息

• 品牌：GE Vernova（原 GE Multilin）
• 完整型号：F650BFBF2G0HI
• 产品类型：多功能数字式馈线间隔保护测控装置（Bay Controller）
• 应用场景：中高压配电开关柜、电厂厂用电、变电站线路、变压器、电机综合保护测控

型号位段拆解（F650-B-F-B-F2-G0-HI）

1. B：机箱类型 + 基础硬件平台
2. F：标配模拟量采集回路（5A CT/100V PT 常规交流采样）
3. B：开关量 I/O 板卡配置（多路 DI/DO 跳闸、遥信、遥控输出）
4. F2：双路 100Base-FX 光纤以太网（ST 接口）冗余通讯
5. G0：直流供电 110/220VDC 通用，带 IRIG-B 对时功能
6. HI：内置 ** 弧光保护（Arc Flash）** 功能，支持弧光传感器快速故障检测

二、核心电气额定参数

• 额定交流电流：1A / 5A CT 自适应
• 额定交流电压：100V（PT 二次侧）
• 额定频率：50Hz/60Hz 自适应
• 工作电源：DC 110V/220V
• 保护动作响应：短路保护≤20ms，弧光保护微秒级跳闸
• 测量精度：电流 ±0.5%、电压 ±0.2%、功率 ±0.5%

三、主要保护功能

1. 电流类保护 三段式过流、限时 / 反时限过流、方向过流、零序接地保护、灵敏接地保护、负序过流、CT 断线告警、过负荷告警跳闸
2. 电压频率类保护 过压、欠压、零序过压、频率异常保护、低压低频减载、备自投检同期
3. 专项保护 断路器失灵保护、三相一次自动重合闸、弧光短路保护（HI 配置核心功能）、电机启动闭锁保护

四、通讯与人机接口

1. 通讯接口

• 双路 ST 光纤以太网（冗余组网）：支持 IEC 61850、Modbus TCP、DNP3.0
• 标配 RS485/RS232 串口：Modbus RTU、IRIG-B 时钟同步

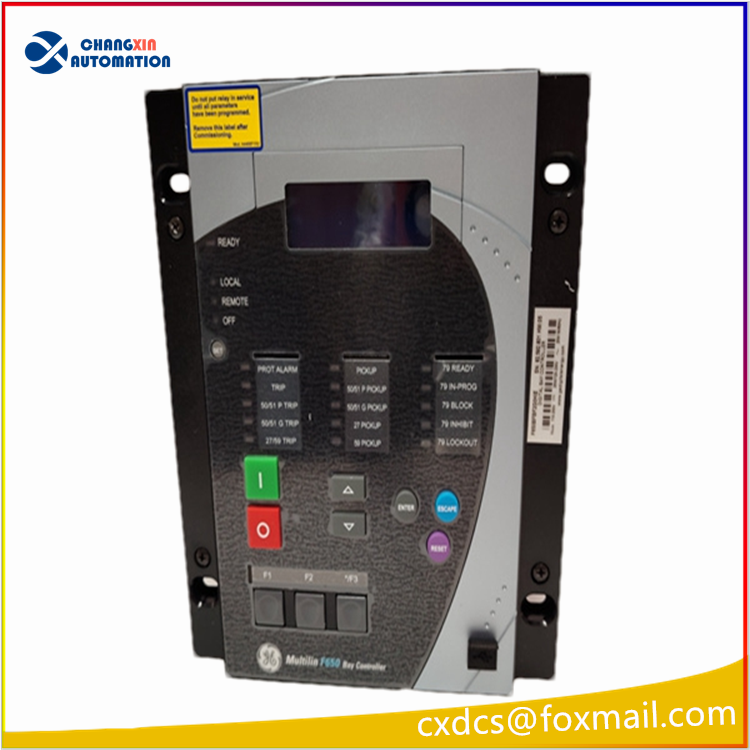

2. 本地 HMI 背光图形 LCD 显示屏、功能按键 + 旋转操作旋钮，就地查看电流电压、故障录波、动作事件、定值参数、开关位置状态
3. 数据记录：故障录波、事件顺序 SOE、电能计量、负荷曲线存储，支持 FTP 上传录波文件

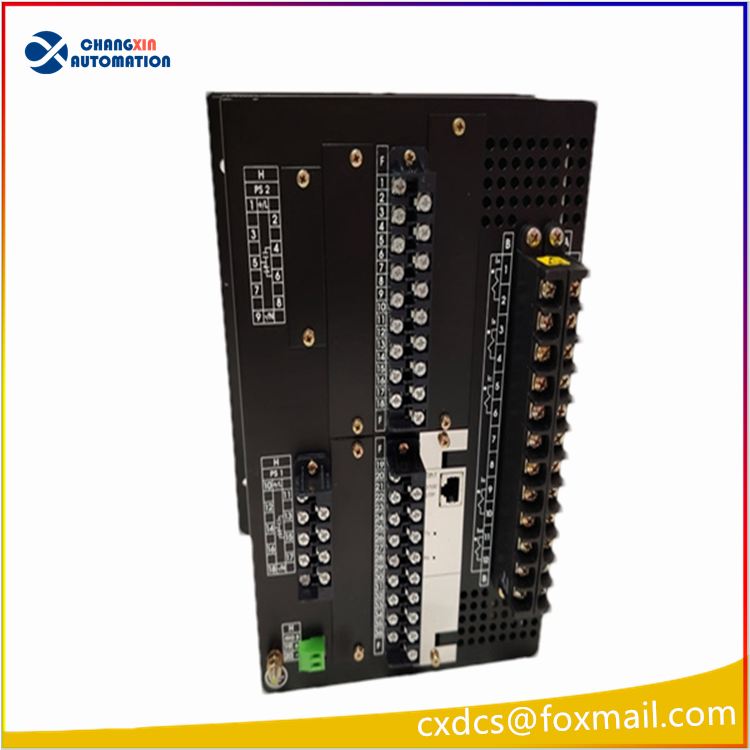

五、硬件 I/O 配置

• 模拟量输入：三相电流、三相电压、零序电流 / 电压
• 开关量输入 DI：多路遥信采集（断路器位置、刀闸、压力闭锁、保护投退）
• 开关量输出 DO：跳闸出口、重合闸、告警信号、遥控分合闸

六、环境与安装

• 工作温度：-20℃ ~ +70℃
• 防护等级：IP20（开关柜嵌入式安装）
• 安装方式：标准 19 英寸嵌入式面板安装
• 认证：CE、UL，电力行业继电保护主流合规设备

七、典型应用场景

1. 10kV/35kV 变电站进出线、分段开关、电容器、站用变保护测控
2. 火力、新能源电厂厂用电开关柜保护、电机、风机水泵综合保护
3. 工业石化、冶金企业高压配电系统，搭配弧光保护实现开关柜内部短路快速灭弧，避免爆炸起火
4. 接入 SCADA、DCS、智能变电站 IEC61850 自动化系统实现四遥（遥测、遥信、遥控、遥调）
