GE SLN042 IC086SLN042-A 6 口工业非管理型以太网交换机

一、基础信息

• 品牌：GE（通用电气，GE Intelligent Platforms）
• 型号：IC086SLN042-A，简称 SLN042
• 设备类型：6 口工业非管理型以太网交换机
• 定位：专为 GE Mark VIe 燃气 / 蒸汽轮机控制系统设计的工业级光纤以太网交换机，用于控制网远距离冗余组网、控制柜间数据传输

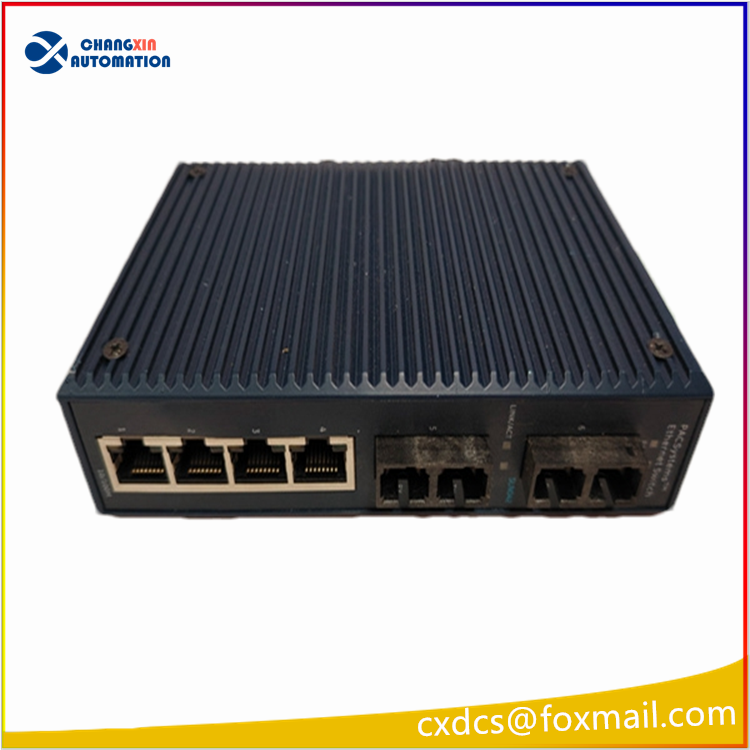

二、端口硬件配置

1. 4 路 10/100Base-T (X) RJ45 电口
   • 支持线序自动翻转（MDI/MDI-X 自适应）
   • 连接控制器、I/O 模块、HMI 上位机等网口设备
2. 2 路 100Base-FX SC 光纤口
   • 波长：1310nm
   • 多模光纤：传输 2km
   • 单模光纤：传输 30km，用于跨厂房、远距离控制柜组网

三、电气参数

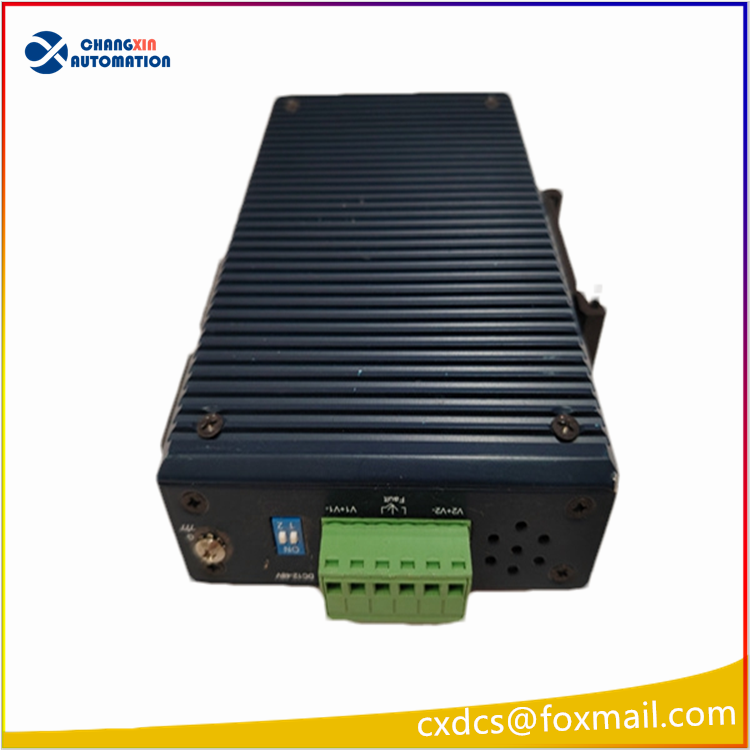

• 供电方式：双路冗余 DC 供电，输入范围 12~48VDC，支持反接、过流、浪涌保护
• 典型功耗：7W 功耗≤10W
• 交换参数：交换容量 1.6Gbps，MAC 地址表 2048 个，全 / 半双工自适应，支持 IEEE802.3 标准

四、环境与安装规格

• 工作温度：-40℃ ~ +75℃
• 存储温度：-40℃ ~ +85℃
• 湿度：5%~95% RH（无凝露）
• 防护等级：IP30，铝合金散热外壳
• 安装方式：标准 DIN35 导轨安装，适配控制柜安装
• 电磁兼容：符合 IEC61000 工业 EMC 抗干扰标准，适配火电、燃气轮机强电磁现场

五、面板指示灯说明

1. PWR（绿色）：电源正常点亮，熄灭代表供电异常
2. FAULT（琥珀色）：硬件故障、端口链路异常时告警
3. 每个 RJ45 / 光纤口带独立 LINK/ACT 灯：常亮 = 链路连通，闪烁 = 数据收发中

六、核心用途与应用场景

1. GE Mark VIe 汽轮机、燃气轮机 TCS 控制系统核心网络交换设备，实现控制器、I/O 站、操作员站之间冗余组网
2. 利用光纤远距离布线，规避工业现场电磁干扰，保障机组控制网数据稳定传输
3. 火电、油气、煤化工燃气轮机发电机组、联合循环电站控制系统网络扩容、冗余链路搭建
4. 非管理型即插即用，无需配置 IP，上电即可通讯，降低工控网络调试风险

七、产品特点

1. 双电源冗余输入，一路电源故障不中断网络通讯
2. 光电混合端口，兼顾就近铜缆接入 + 远距离光纤组网
3. 工业宽温、抗振动、强 EMC 防护，适配电站严苛工况
4. 无配置非网管设计，避免误操作导致控制网瘫痪，满足机组安全规范
5. 原装 GE 工控配套交换机，为 Mark VIe 系统原厂配套备件
