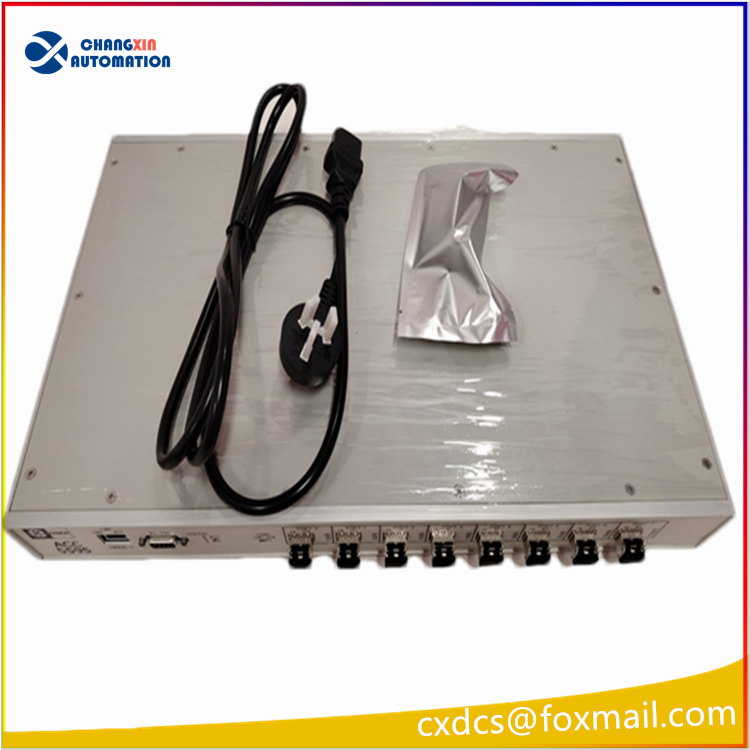

GE VMIACC-5595-208 350-805595-208N 8 端口千兆反射内存（RFM）光纤管理型集线器

一、基础信息

• 品牌：GE Fanuc（现 Abaco Systems）
• 型号：VMIACC-5595-208
• 物料编码：350-805595-208J
• 设备类型：8 端口千兆反射内存（RFM）光纤管理型集线器
• 适配系列：VMIC 5565 系列反射内存实时网络，广泛用于 GE Mark VIe 汽轮机 / 燃气轮机控制系统、军工、仿真测试平台

二、核心硬件规格

1. 光纤端口：8 路 SFP 可插拔光口，支持多模 / 单模 SFP 模块灵活选配
   • 多模光纤：传输 300m
   • 单模光纤：传输 10km
   • 单端口速率：2Gbps，端口内置信号再生，抑制长距离传输信号衰减与时延抖动
2. 管理调试接口

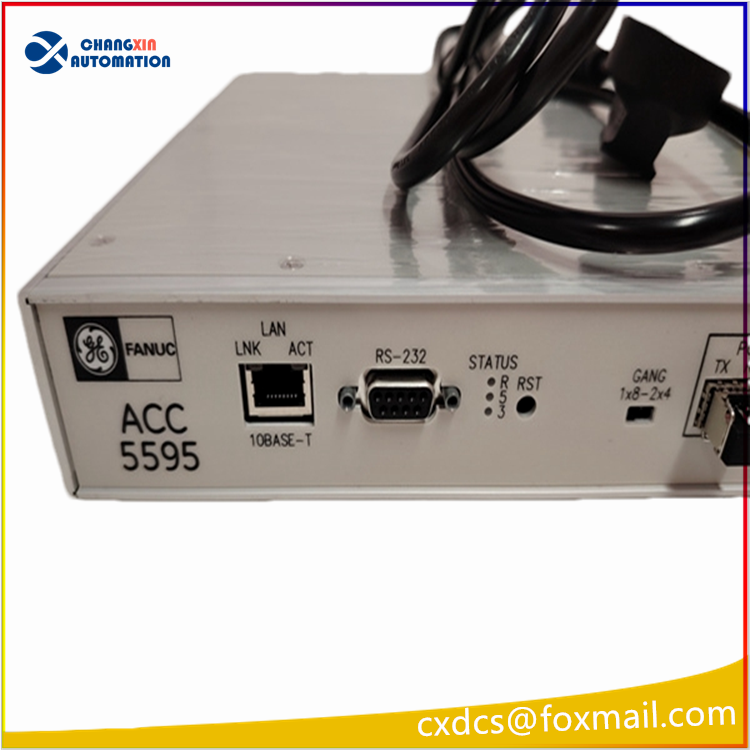

   • 1 路 RJ45 以太网：Web 网页远程配置、状态监控、故障告警查看
   • 1 路 RS232 串口：本地控制台配置调试
3. 供电参数
   • 输入：100~240V AC 50/60Hz
   • 安装规格：标准 19 英寸 1U 机架式安装
4. 环境参数
   • 工作温度：0℃ ~ +55℃
   • 存储温度：-40℃ ~ +85℃
   • 湿度：5%~95% RH（无凝露），符合工业 EMC、抗振动冲击标准

三、核心功能特点

1. 故障端口自动旁路 检测到端口掉线、光纤故障、节点断电时，自动隔离故障通道，其余网络节点正常数据交互，不会整网瘫痪，保障机组控制网连续运行。
2. 大容量网络扩展 多台集线器可级联组网，整套反射内存网络支持256 个节点，适配大型多机组、多控制柜分布式实时控制系统。
3. 确定性超低时延实时通讯 反射内存网络属于硬件级共享内存实时总线，多节点内存数据毫秒级同步，是汽轮机 TCS、仿真半实物平台的核心通讯设备，满足高速闭环控制要求。
4. 全链路状态诊断 面板搭载电源、系统故障、端口链路指示灯，搭配网口 / 串口远程运维，可快速定位光纤、SFP、节点通讯故障。

四、典型应用场景

1. GE Mark VI/Mark VIe 燃气轮机、蒸汽轮机发电机组 TCS 控制系统实时控制网组网
2. 航空航天、轨道交通半实物仿真测试系统
3. 火电联合循环电站、冶金大型机组高可靠实时联锁控制网络
4. 分布式工业数据高速同步采集系统

五、配套常用配件

• 多模 SFP 光模块（短距柜间互联）
• 单模 SFP 光模块（跨厂房远距离组网）
• SC/LC 光纤跳线、Console 调试串口线
