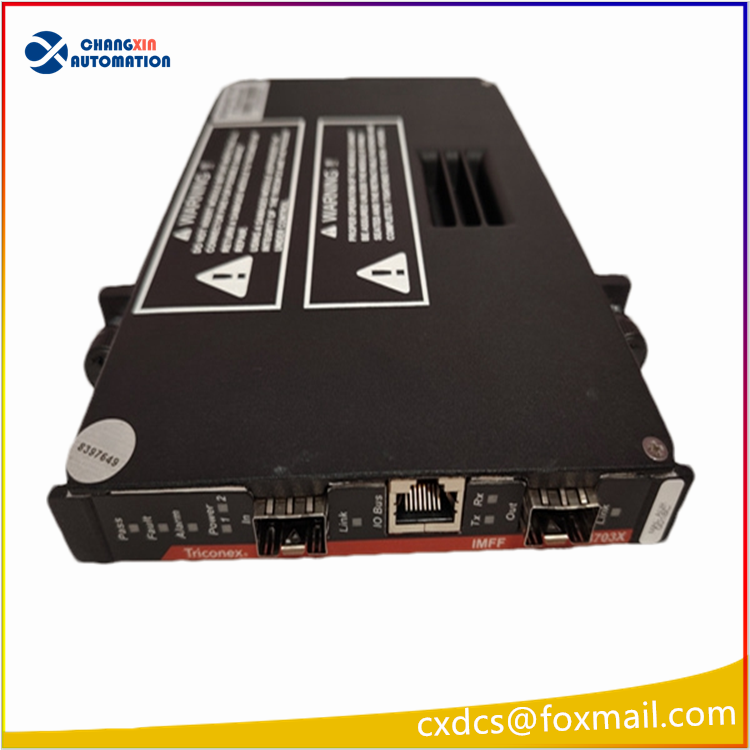

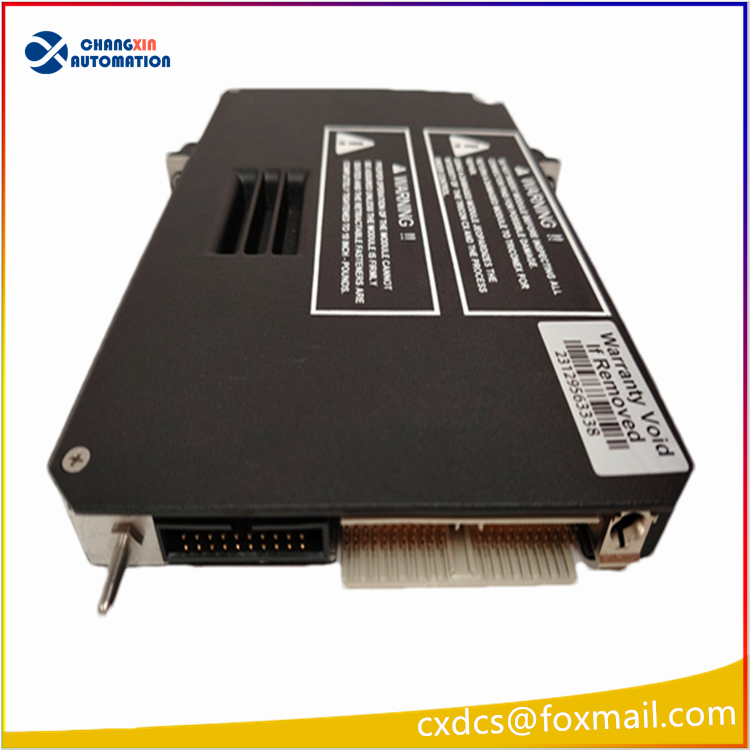

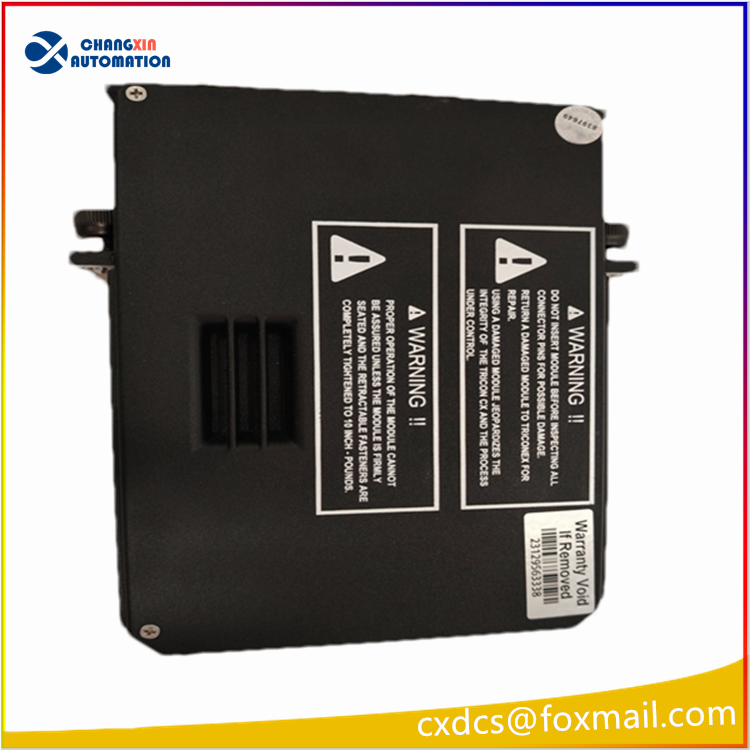

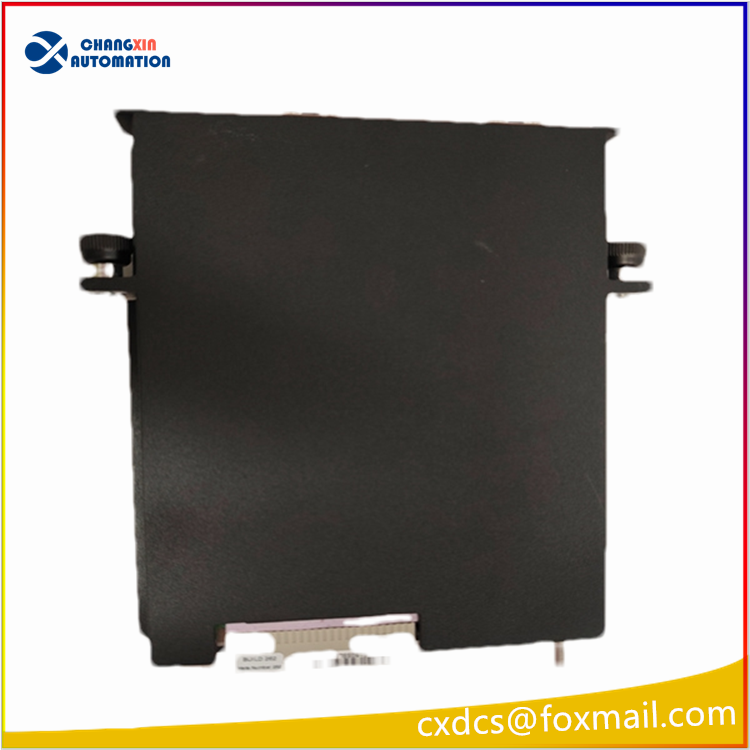

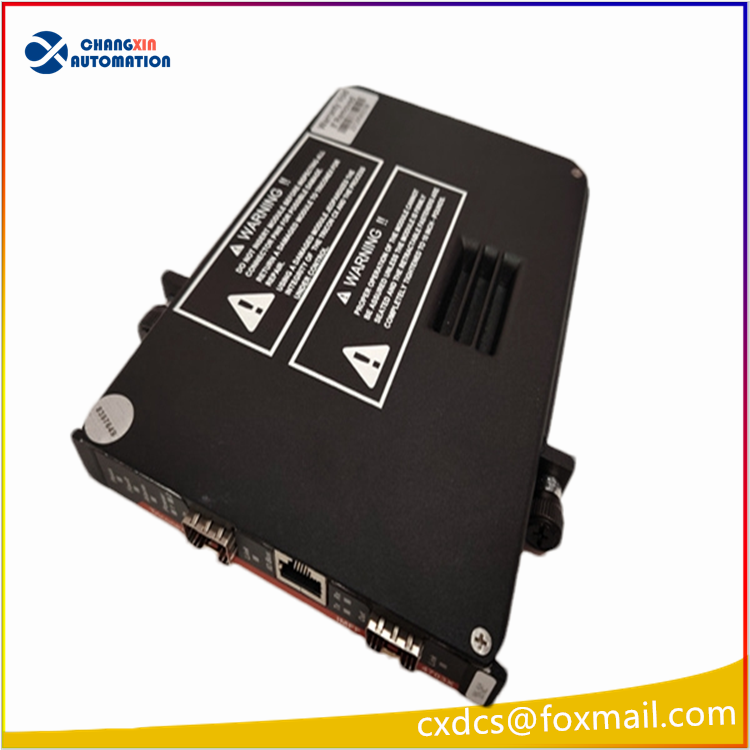

Triconex IMFF4703x 产品描述

一、基础信息

• 品牌：Triconex（康吉森，施耐德旗下）
• 型号：IMFF4703x
• 模块类型：光纤 I/O 总线接口模块（Fiber I/O Bus Interface）
• 适配系统：Tricon/Triconex TMR 三重化冗余 SIS 安全仪表系统
• 安全等级：IEC 61508 SIL3认证，TÜV 莱茵功能安全认证

二、核心功能定位

• 成对使用：主控侧 IMFF4703x ↔ 远程机架侧 IMFF4703x
• 支持总线冗余光纤链路部署，消除通讯单点故障

三、关键硬件参数

1. 通讯接口
   • 光纤接口：双路冗余光口，标准 SC 光纤接口
   • 传输介质：多模光纤远 2km，单模光纤可延伸至数公里
   • 实时确定性工业总线，满足 SIS 毫秒级联锁数据传输要求
2. 架构特性 原生 TMR 三重模块冗余设计，三取二硬件表决，单路通道故障不中断系统运行
3. 供电规格 机架背板 24VDC 供电，电压耐受范围 18~32VDC，带反接、浪涌保护
4. 环境参数
   • 工作温度：-20℃ ~ +70℃
   • 存储温度：-40℃ ~ +85℃
   • 湿度：5%~95% RH（无凝露）
   • 防护等级：IP20（机柜内安装）
5. 硬件能力
   • 支持热插拔，在线更换无需 SIS 系统停机
   • 面板运行、故障、光纤链路状态 LED 指示灯
   • 板载硬件自诊断，可上报光纤断线、模块故障、总线异常至上位软件

四、核心产品优势

1. 全电气隔离：光纤传输彻底隔离高低压地环路，避免现场浪涌、雷击损坏主控卡件
2. 强抗电磁干扰：适配电厂、化工、油气等高变频、大功率电机强干扰工况
3. 远距离 I/O 扩容：大型装置可在装置区就地布置远程 I/O 柜，减少大量电缆敷设，节约施工成本
4. 冗余安全设计：支持双光纤链路 + 双接口模块冗余组网，满足 SIL3 安全系统容错要求
5. 无缝兼容：适配 Triconex 全系列 AI/DI/AO/DO 安全 I/O 模块，配套远程扩展机架使用

五、典型应用场景

1. 石油、化工、煤化工装置 ESD 紧急停车 SIS 系统远程 I/O 扩展
2. 火力发电厂、燃气电站锅炉、汽机安全联锁保护系统
3. 管道场站、储罐区、压缩机站安全仪表控制系统远距离信号采集
4. 大型装置就地防爆机柜 I/O 信号集中采集，通过光纤回传主控室

六、配套使用要点

1. 必须成对配置：本地机架 + 远程扩展机架各部署一块 IMFF4703x
2. 常用配套：多模 SC 光纤跳线、Triconex 远程 I/O 机架、各类安全型 I/O 端子底座
3. 可双模块 + 双光纤实现 1:1 冗余通讯，是关键联锁回路标准配置
