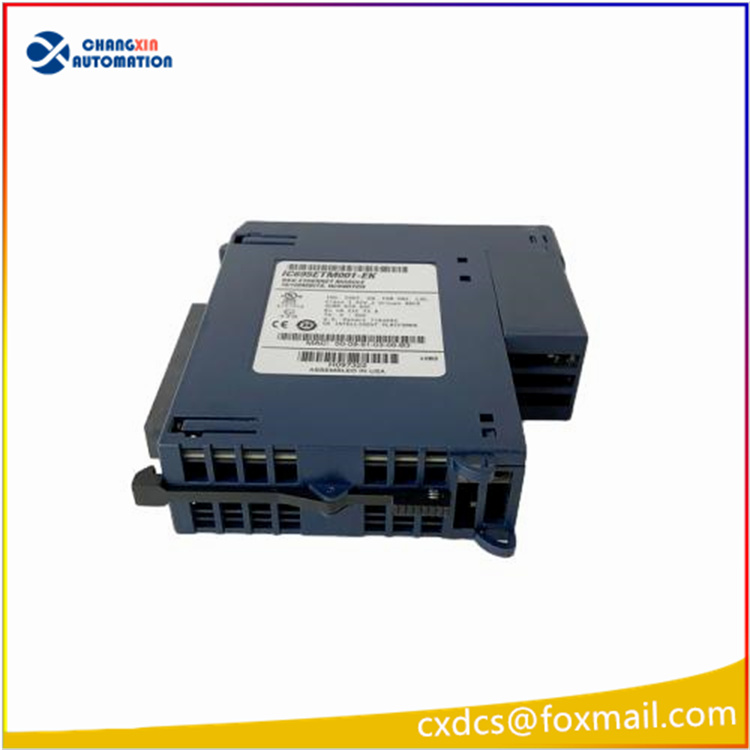

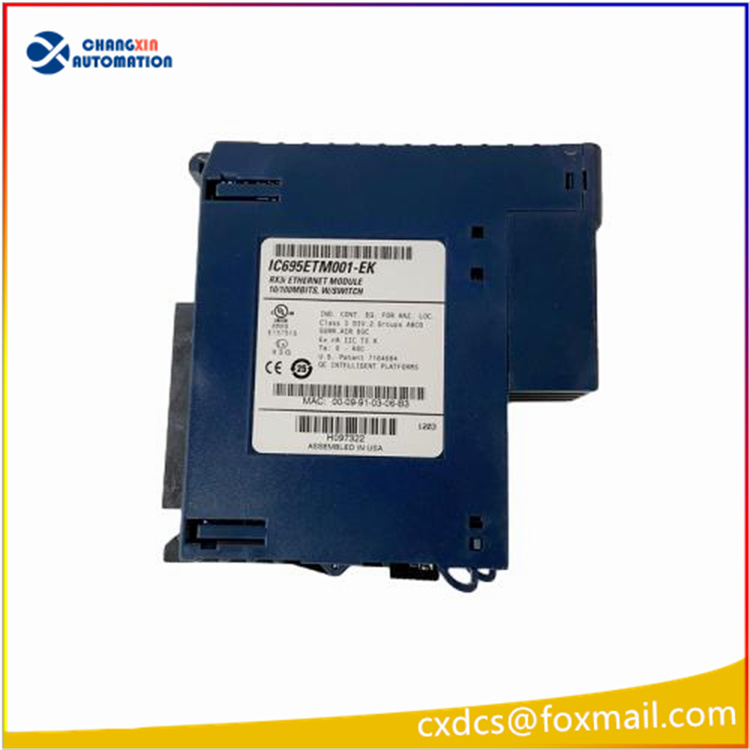

GE IC695ETM001-HW 双网口以太网通信模块（RX3i 系列）

一、原厂说明书情况

1. 全新原装出厂无纸质完整版说明书，仅附带简易安全警示卡片，完整官方资料为英文 PDF 手册： 手册编号：GFK-2332（对应 HW 硬件版本GFK-2332X），是该模块官方用户手册，覆盖硬件安装、接线、组态、固件升级、故障诊断、协议配置。
2. 无官方中文版手册，行业流通中文资料均为第三方翻译精简版。
3. 配套精简选型手册 Datasheet，仅包含电气参数、外形尺寸、环境规格。

二、基础物料信息

• 型号：IC695ETM001-HW
• 系列：PACSystems RX3i PLC 以太网接口模块
• 硬件版本：HW 标准工业宽温版本
• 安装：单槽位背板插拔，支持热插拔（固件≥V2.51）
• 供电：RX3i 背板供电，无需外部电源
• 认证：CE、UL/cUL，防护 IP20（机柜内使用）

三、硬件接口与核心参数

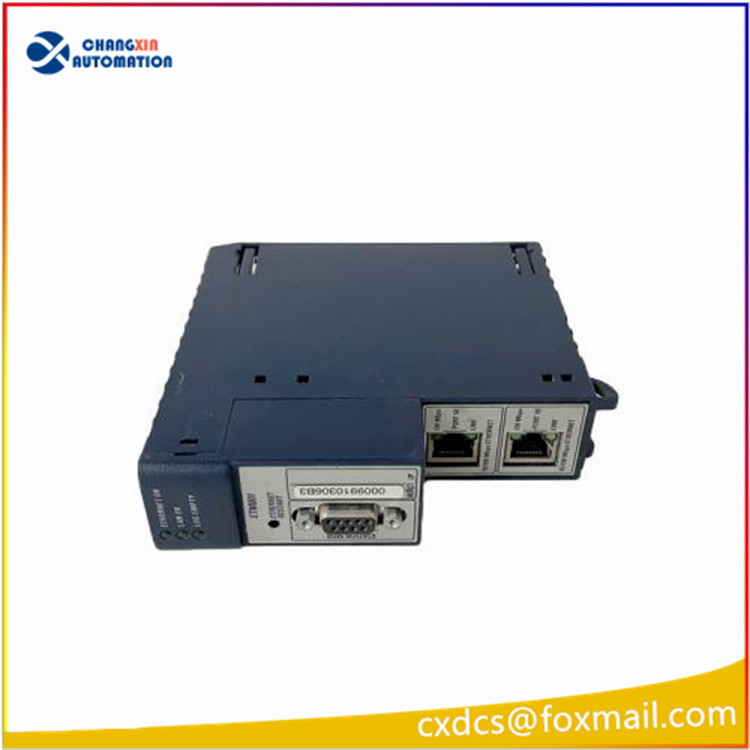

1. 接口配置

• 2 路屏蔽 RJ45 网口：10/100Mbps 自适应，内置二层交换机，自动交叉线识别
• 1 路 9 针 RS232 调试串口（站管理器端口，本地 IP 配置、诊断调试）
• 隐藏式网口复位按键：仅重启以太网固件，无需整机断电

2. 硬件配置

• 处理器主频：200MHz
• 单 IP 地址，支持冗余 IP 配置，用于 CPU 冗余系统无缝切换

3. 环境参数

• 工作温度：0℃～+60℃（HW 标准版）
• 存储温度：-40℃～+85℃
• 兼容背板：IC695CHS007/CHS012/CHS016，不兼容 CPE400 处理器

四、支持主流工业通信协议

1. SRTP：GE 专用编程上下载、在线监控协议
2. EGD 以太网全局数据：多 PLC 之间高速周期性数据交换
3. Modbus TCP 主 / 从站：对接第三方仪表、变频器、DCS、HMI
4. SNTP 网络对时：以太网统一时间同步，保障事件、录波时标精准

五、面板指示灯含义（手册核心故障诊断内容）

1. ETHERNET OK：常亮 = 模块硬件正常；闪烁 = 自检 / 故障；熄灭 = 模块异常
2. LAN OK：网口链路正常；闪烁 = 有数据收发
3. LOG EMPTY：事件日志为空；常亮代表存在故障日志可读取
4. 每个 RJ45 口自带速率 / 链路指示灯：绿灯常亮 100M、黄灯闪烁代表数据交互

六、核心功能

1. PLC 程序上下载、在线监控、远程调试
2. 多控制器之间 EGD 高速数据共享，冗余系统数据交互
3. Modbus TCP 组网，对接上位 SCADA、第三方智能设备
4. SNTP 时间同步、故障事件日志存储、远程固件升级
5. 双网口可做冗余布线，单 IP 冗余适配 RX3i CPU 冗余架构

七、HW 版本说明 & 替换要点

1. HW 为标准商用硬件版本，同型号 IC695ETM001 所有后缀（HW/HT/FS 等）硬件引脚完全兼容，可直接互换，仅温度、防护等级差异
2. 更换后需重新配置 IP 地址、下载硬件组态，通过 Station Manager 串口或以太网设置模块参数
3. 热插拔需确认 CPU 固件、ETM 模块固件版本满足要求
4. RS232 串口为 9 针母口，手册内附带完整针脚定义，用于本地 IP 初始化
