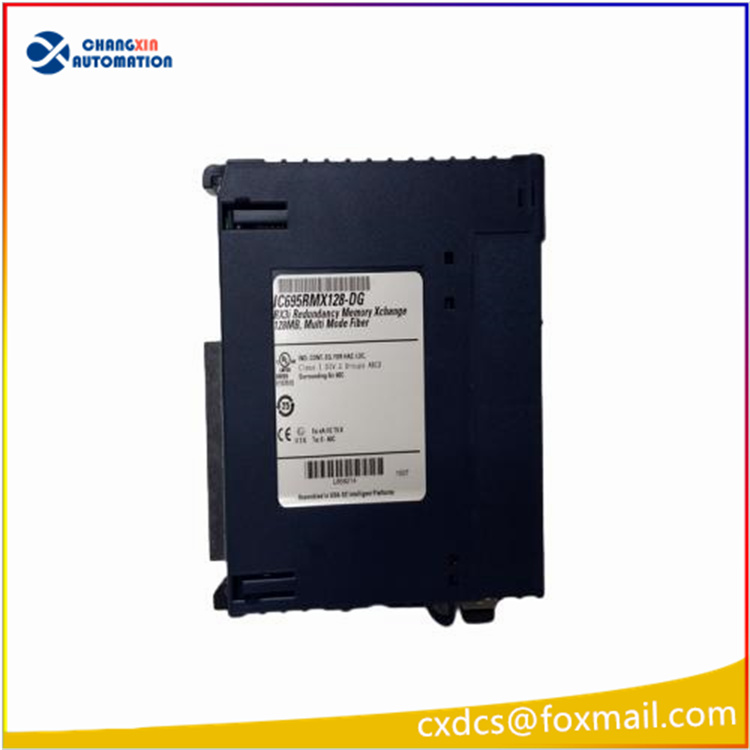

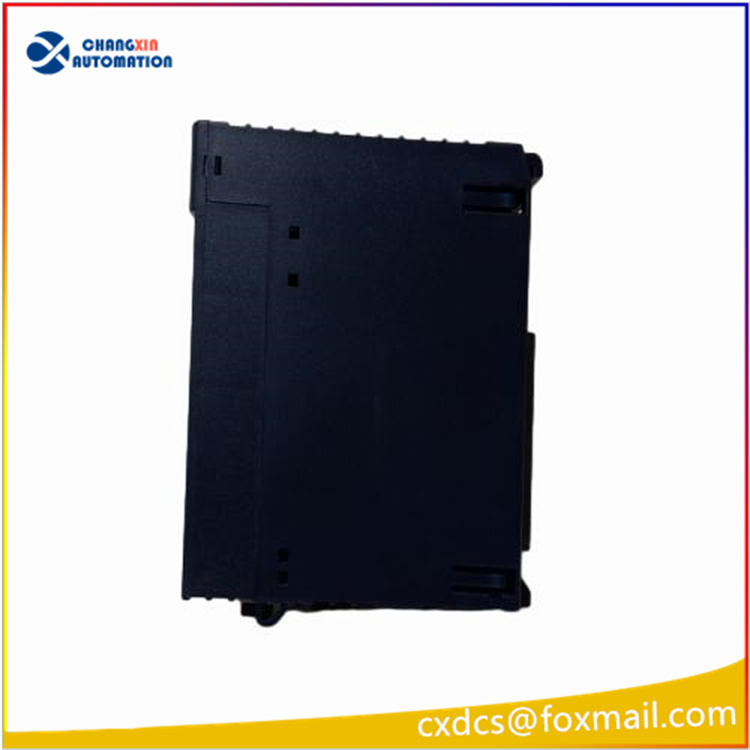

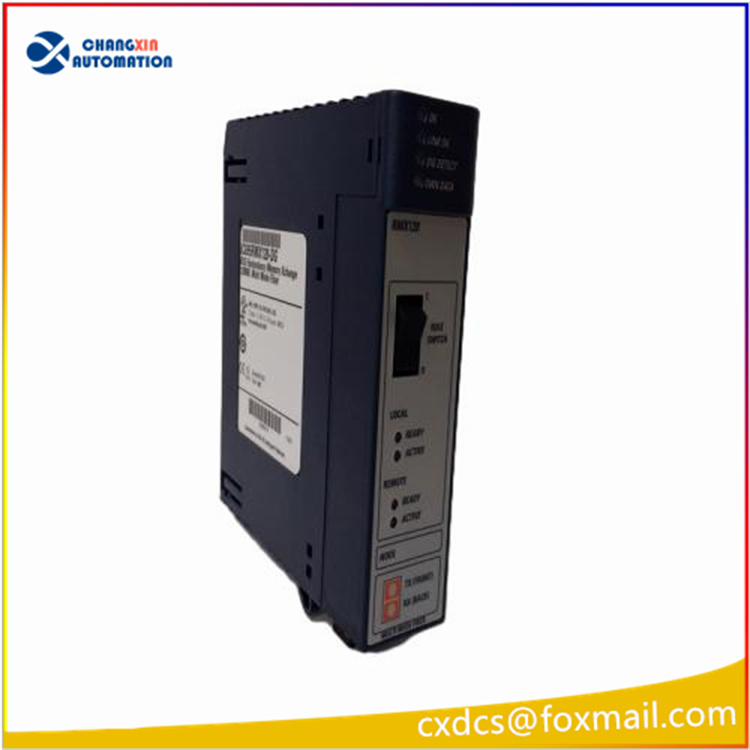

GE IC695RMX128 冗余反射内存交换模块

一、基础物料信息

• 品牌：艾默生（原 GE Fanuc）
• 系列：PACSystems RX3i PLC
• 产品类型：128MB 反射内存冗余同步模块
• 官方手册：GFK-2300（英文原版，出厂无纸质手册，仅电子 PDF）
• 安装方式：RX3i 机架单槽位，支持带电热插拔
• 防护等级：IP20（控制柜内安装）

二、核心硬件参数

1. 存储规格：128MB 带奇偶校验 SDRAM 反射内存
2. 通信接口：LC 单模光纤接口，传输速率2.12Gbaud
3. 背板功耗：3.3V/580mA、5V/220mA
4. 环境参数
   • 工作温度：0℃～+55℃
   • 存储温度：-40℃～+85℃，湿度 5%~95% 无冷凝
5. 组网能力：反射内存环网多支持256 个 PLC 节点高速实时数据共享

三、两大核心应用场景

场景 1：RX3i 双 CPU 冗余热备（常用）

• 毫秒级同步主备 CPU 程序、I/O 状态、过程数据
• 主 CPU 故障时，备用 CPU 无扰无缝切换，实现系统不间断运行
• 光纤链路冗余，单根光纤断线不影响数据同步

场景 2：多 PLC 分布式反射内存环网

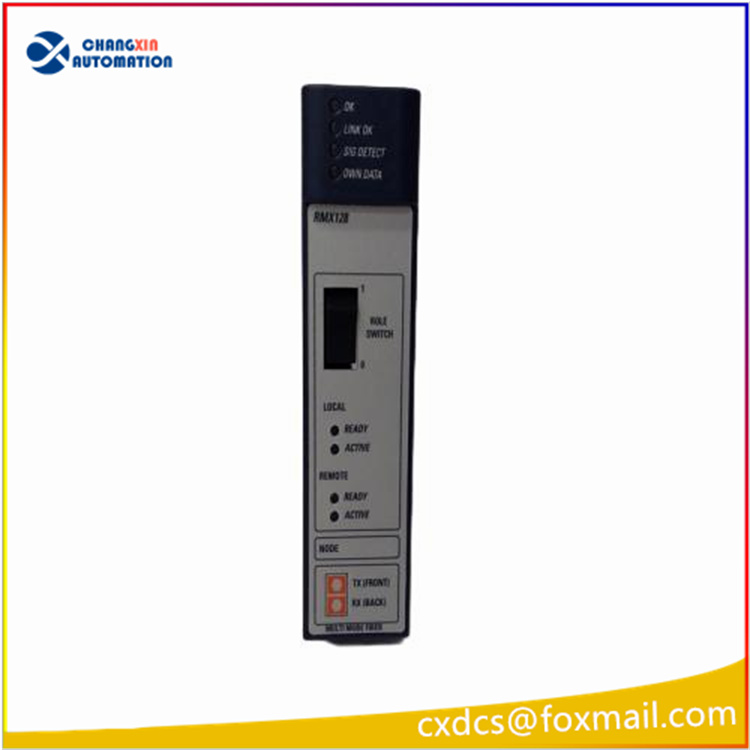

四、面板指示灯定义（故障快速排查）

本地侧（LOCAL）

1. READY：常亮 = 模块硬件自检正常；闪烁 / 熄灭 = 硬件故障、未识别背板
2. ACTIVE：常亮 = 当前 CPU 为主站，正在同步数据；闪烁 = 数据收发中

远程侧（REMOTE）

1. READY：对端 RMX/CMX 模块硬件就绪
2. ACTIVE：两端光纤链路正常、数据同步中

光纤链路灯

• LINK OK：光纤物理链路接通；熄灭 = 光纤断线、接头脏污、收发故障
• FAULT：常亮 = 奇偶校验错误、节点地址冲突、光纤环网拓扑错误

五、同系列型号区别

六、安装配置与替换要点

1. 硬件要求：冗余系统必须一主一从配对（CMX128+RMX128），不可两块 RMX 直接做 CPU 冗余
2. 光纤接线：双路光纤交叉对接（A 口接对端 B 口、B 口接对端 A 口），形成闭环冗余链路
3. 参数配置：无硬件拨码，全部在 Proficy Machine Edition 软件内设置反射内存节点地址、内存偏移
4. 替换步骤
   • 确认模块固件版本与原设备兼容
   • 更换后核对光纤链路，观察 READY、ACTIVE 常亮
   • 下载硬件组态，测试主备切换、数据同步功能
5. 必须使用单模 LC 光纤，多模光纤无法正常通讯
