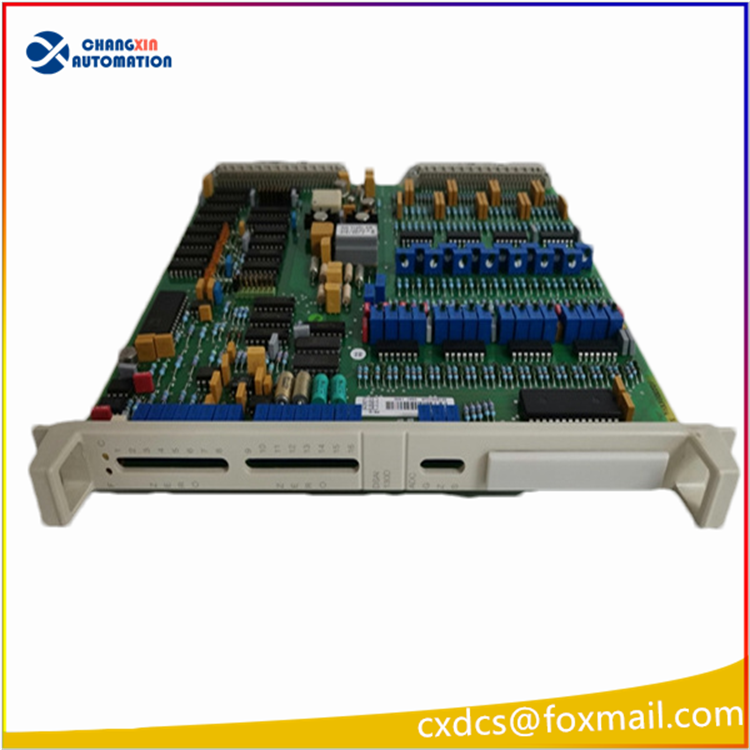

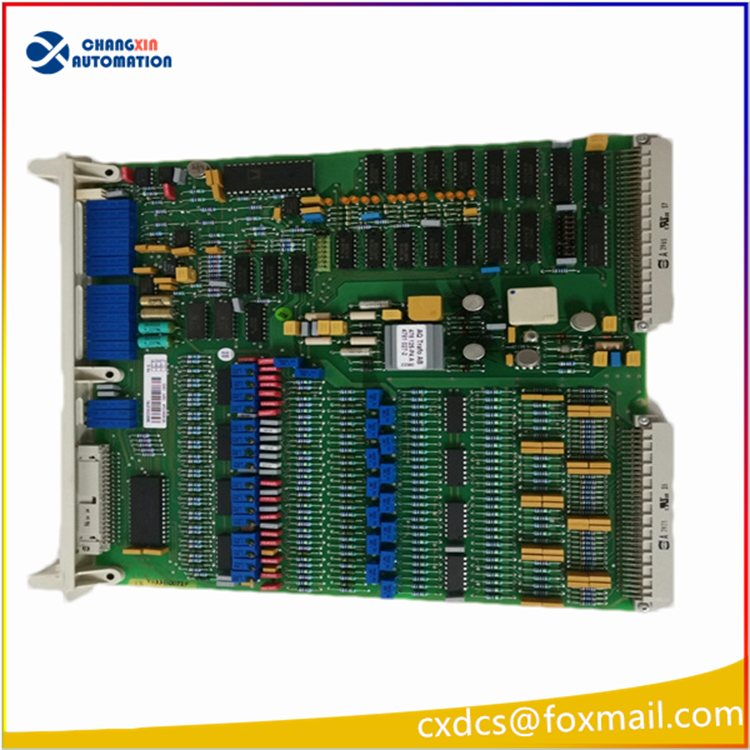

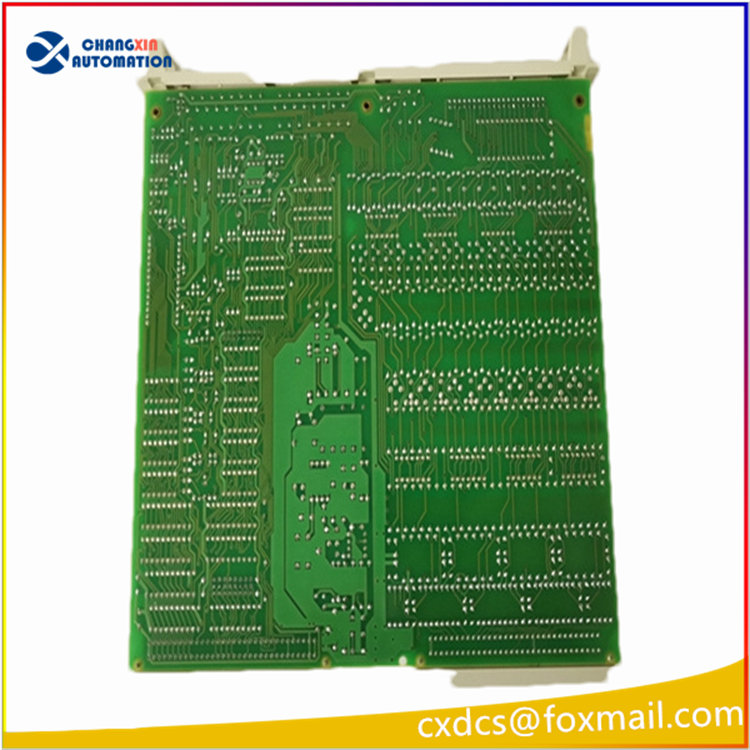

ABB DSAI130K13（物料号：3BSE019911R1）模拟量输入模块

一、基础物料信息

• 型号：DSAI130K13
• ABB 原厂订货号：3BSE019911R1
• 所属系统：ABB Advant OCS / MasterPiece DCS 系统（老款 MP200/MP300 控制器平台）
• 产品类型：16 路隔离型模拟量输入模块
• 安装方式：标准机架插槽式安装，背板总线通讯，机柜内 IP20 防护
• 原厂状态：已停产，市场流通全新库存、拆机检测备件

二、核心技术参数

1. 通道规格 16 路单端模拟量输入，分组电气隔离，每 8 通道一组隔离，抗工业电磁干扰。
2. 支持信号类型

• 4～20mA 电流型变送器信号（常用，压力、液位、温度、流量仪表）
• 0～20mA 直流电流信号
• 0～5V、0～10V 电压信号

3. 精度与采样

• 分辨率：12 位 A/D 转换
• 整体精度：±0.1% FS
• 通道扫描周期：毫秒级批量循环采集

4. 供电方式 由 DCS 机架背板供电，无需外部单独供电；可配合专用 FTA 端子板实现现场仪表接线。
5. 环境参数 工作温度：0℃～+55℃；存储温度：-40℃～+85℃

三、核心功能

1. 采集现场各类工艺模拟量信号，转换为数字量上传 MP 系列控制器用于调节、显示、联锁、PID 控制。
2. 支持通道故障诊断：线路短路、开路、超量程故障检测，可在上位 DCS 界面报警提示。
3. 支持冷端补偿，可接入热电偶、热电阻类温度变送器信号。
4. 具备硬件过压、过流保护，防止现场仪表故障损坏主控模块。

四、配套 FTA 端子板

五、典型应用场景

1. 火电、冶金、造纸、化工老旧 ABB MasterPiece DCS 控制系统
2. 锅炉、汽机工艺参数采集，压力、温度、流量、液位等过程监测
3. 大型工厂老装置技改、备件替换、系统维护
