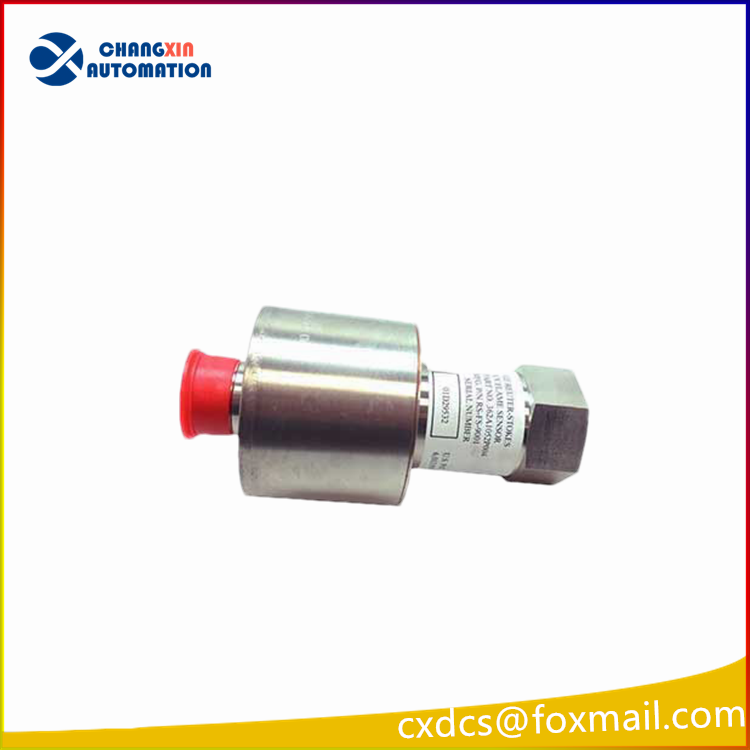

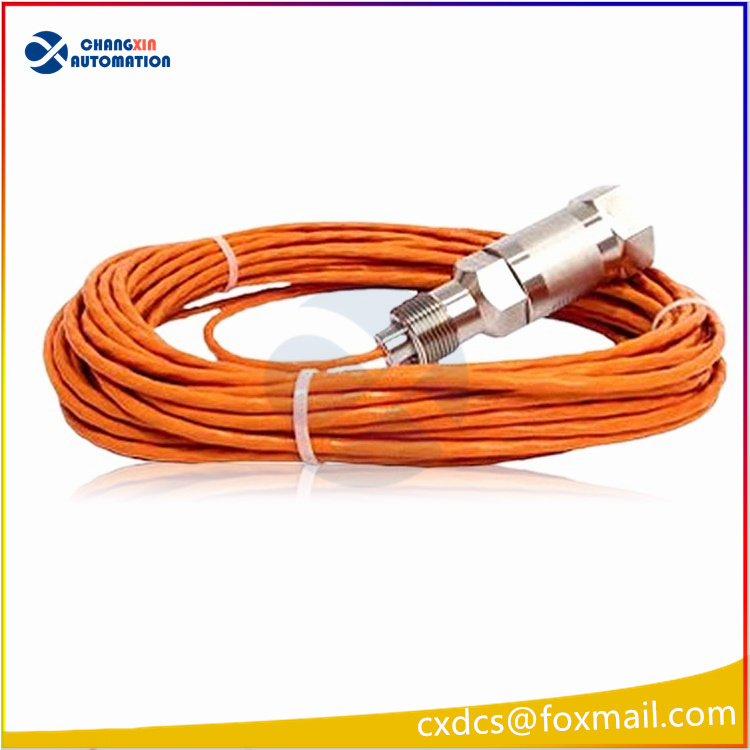

GE RS-FS-9001（362A1052P004）SiC 碳化硅紫外火焰探头

一、基础物料信息

• 通用型号：RS-FS-9001
• GE 原厂物料号：362A1052P004
• 生产厂商：Reuter-Stokes（隶属贝克休斯，GE 燃机原厂配套）
• 检测类型：日盲紫外 UV，SiC 碳化硅光电二极管式火焰探测器
• 适配控制系统：GE Mark V / Mark VIe 重型燃气轮机炉膛火焰安全监测系统
• 安装螺纹：3/4 英寸 NPT 外螺纹，不锈钢防爆一体式密封壳体
• 防护防爆：IP66，Class I Div 2、ATEX、IECEx、ETL 防爆认证，适用于易燃易爆燃气工况

二、核心电气与性能参数

1. 探测光谱：190～280nm 日盲紫外波段，可屏蔽太阳光、炉膛红外热辐射、车间电弧光，大幅降低误报警概率
2. 供电规格：DC24V（±10%）
3. 标准输出：4～20mA 模拟电流信号，可直接接入燃机火检卡件、DCS 系统采集
   • 4mA：无火焰；20mA：满量程火焰强度
4. 响应速度：典型≤25~50ms，熄火瞬间快速联锁切断燃气，规避炉膛爆燃风险
5. 探测距离：9 米（30 英尺）
6. 工作温度：-40℃ ~ +85℃；搭配水冷套可耐受 235℃炉膛辐射温度
7. 结构重量：紧凑型一体式探头，净重约 1.6kg，蓝宝石耐高温观测窗
8. 推荐线缆：18AWG 双芯屏蔽双绞线，传输距离可达 1000 米，屏蔽层单端接地抗电磁干扰

三、核心工作原理

1. 仅捕捉碳氢燃料燃烧产生的特定日盲紫外线，将光信号线性转化为 4~20mA 标准电流信号；
2. 内置镜头污染自检功能，镜头积灰、结露会直接反馈电流偏低报警，便于提前预判探头失效；
3. 信号线性度高，可实时上传火焰燃烧强度，便于运维人员判断燃烧工况稳定性。

四、主要功能

1. 点火确认：监测燃机点火器是否成功引燃天然气；
2. 连续火焰监视：实时反馈炉膛火焰强度，判断燃烧稳定状态；
3. 熄火安全保护：火焰意外熄灭时快速输出信号，联锁关闭燃气进气阀、触发机组跳闸保护；
4. 探头自诊断：光学污染、线路短路 / 断路故障主动上报控制系统。

五、典型应用场景

1. GE 6FA、9FA、LM 系列重型燃气轮机联合循环电站（主流原厂标配）；
2. 余热锅炉、大型工业燃气加热炉、炼化火炬系统；
3. 海上油气平台、自备电厂、钢铁冶金高温窑炉火焰安全联锁监测。
