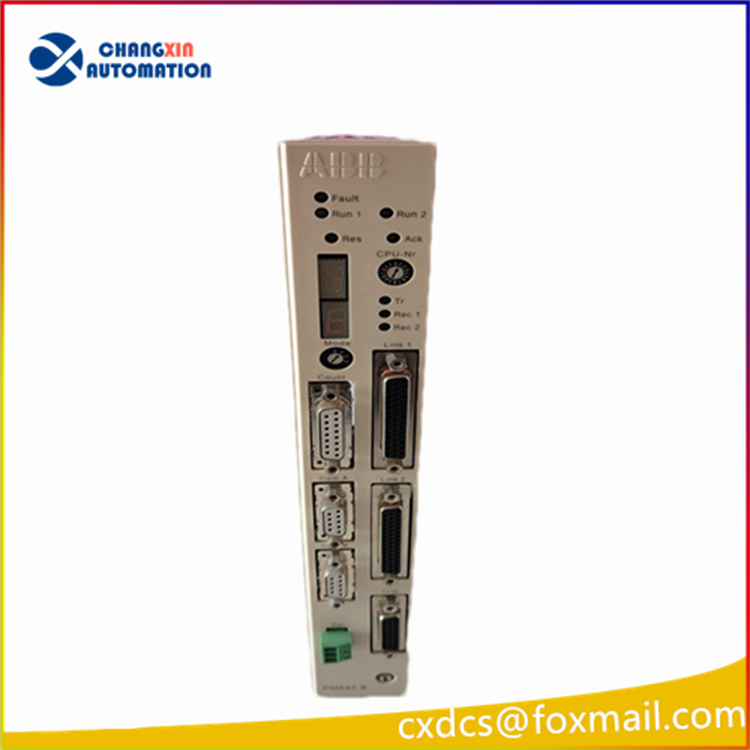

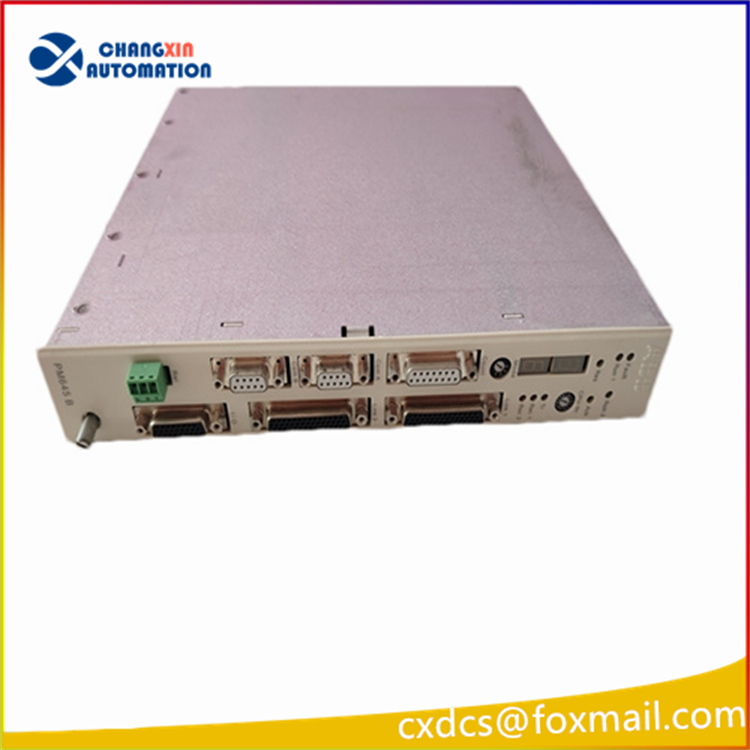

ABB PPD239A1102（3BHE029594R1102）AC800PEC 紧凑型电力电子控制器

一、基础产品信息

• 型号全称：PPD239A1102
• 物料订货号：3BHE029594R1102
• 产品系列：AC800PEC，型号规格：PEC80-MINI 紧凑型控制器
• 产地：瑞士 / 泰国
• 净重：0.98kg
• 安装方式：标准 DIN 导轨安装，控制柜内 IP20 防护
• 适配系统：System 800xA DCS、UNITROL 系列静态励磁系统

二、硬件核心参数

1. 运算与实时控制

• PowerPC 高性能处理器，高速实时控制周期可达毫秒级，集成 FPGA 硬件高速脉冲处理
• 支持 IEC 61131-3 标准编程（Control Builder M），兼容 Matlab/Simulink 自动代码生成
• 内置故障录波、事件顺序记录、软硬件自诊断功能

2. 板载集成 I/O 资源

• 4 路模拟量输入 AI（电压 / 电流信号采集）
• 4 路模拟量输出 AO（可控硅脉冲驱动、调节输出）
• 8 路隔离数字量 DI、8 路隔离数字量 DO
• 自带 24VDC 传感器供电输出（ 0.5A）
• 可通过 DIP 开关配置脉冲滤波、输出逻辑（同相 / 反相）、脉冲宽度（标准 50ms 可选）

3. 通讯接口

• 双路百兆工业以太网（冗余通讯）
• 2 路 RS232 串行调试 / 外设接口
• 支持协议：Modbus TCP/RTU、IEC60870-104、Profibus DP，可直连 SCADA、上位控制系统

4. 电气环境参数

• 供电：85~132V AC 或 24V/48V/110V DC 宽电压供电
• 工作温度：0℃ ~ +60℃，湿度 5%~95% 无凝露
• 认证：CE、UL 工业安全认证，电站、工业传动严苛工况可用

三、产品定位与核心特点

1. 紧凑型励磁专用控制器 相比上一代 PCD235 系列，属于小型化精简款 PEC 控制器，体积更小、集成度更高，无需额外扩展 I/O 背板，适合中小型发电机组励磁、SVG 无功补偿、小型大功率传动场景。
2. 电力级高速闭环控制 专为晶闸管整流桥、功率变换器设计，可直接输出触发脉冲驱动可控硅，实现发电机电压调节、无功控制、强励、失磁保护、低电压穿越等励磁核心算法。
3. 一体化免扩展设计 自带端子与全部基础 I/O，小容量项目无需额外配置 I/O 模块、底座，大幅降低柜体空间与硬件成本。
4. 支持硬件冗余配置 可双机热备冗余运行，故障无扰动切换，满足电站关键设备不间断运行要求。

四、典型应用场景

1. 中小型水轮、汽轮、柴油发电机组 UNITROL 励磁系统（主流）
2. 风电场、分布式光伏电站并网无功补偿装置
3. 冶金、矿山中小型大功率变频传动、轧机辅传动控制
4. 船舶发电机组电力控制、岸电电源变流控制系统

五、同系列兼容与备品说明

1. 同系列替代型号：PPD239A1101（硬件一致，固件版本差异，需程序兼容）
2. 无需额外配套 TB 系列安装底座，本体自带导轨安装结构
3. 常规备品质保：全新原装 12 个月，拆机翻新件质保 6~12 个月
4. 与 PCD235B101 区别：本款为PEC80-MINI 紧凑型，I/O 板载不可扩展；PCD235 为标准机架型，可扩展多路 I/O，用于大型机组励磁系统。
