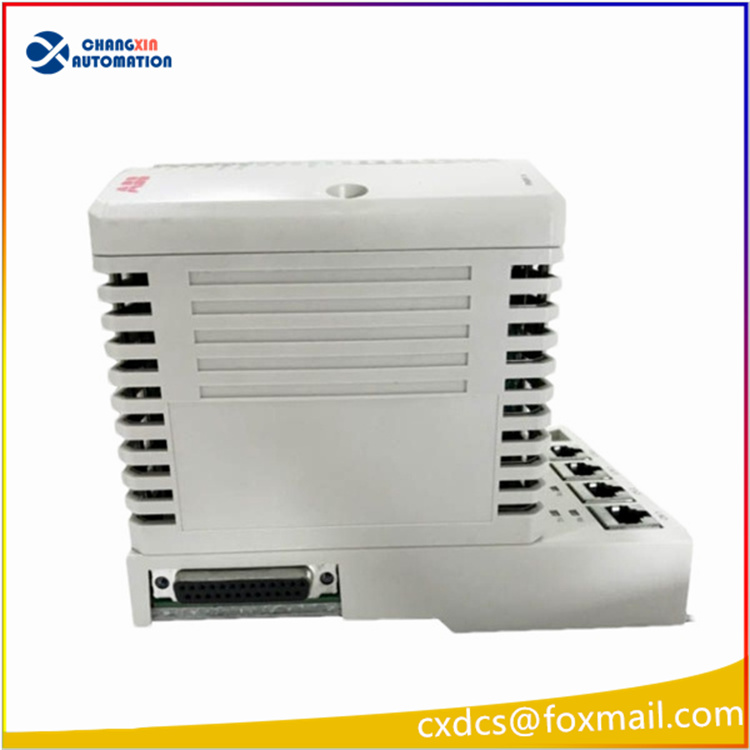

ABB PM810 3BSE008500R1 AC70处理器模块 该处理器模块采用高性能处理器
ABB PM810（3BSE008500R1）AC70 处理器模块
一、基础物料信息
- 品牌：ABB
- 型号：PM810
- 物料编码：3BSE008500R1
- 所属系统：Advant Controller AC70，归属经典 Advant OCS 分布式过程控制系统（已停产老款 DCS 平台）
- 安装方式：VME 标准机架插槽式安装
- 整机重量：约 0.66kg
- 产品定位：AC70 系统主控 CPU，负责全厂工艺逻辑运算、海量现场数据集中处理、设备闭环控制与多设备组网通讯
二、核心硬件参数（数据处理能力）
- 处理器核心：32 位工业实时处理器，专为流程工业多任务循环控制设计，可并行执行联锁逻辑、PID 调节、顺控程序、数据滤波、故障统计、趋势缓存等多项任务，具备稳定的批量数据采集与运算能力，适配中小规模工艺点位控制场景。
- 存储配置
- 系统固件 Flash：固化操作系统，支持固件本地升级
- 用户程序存储：大容量闪存，可存储复杂程控、保护逻辑、工艺参数
- 运行 RAM：保障实时过程数据、报警事件、瞬时工艺值高速缓存
- 内置锂电池备份 NVRAM，断电保存程序、系统参数、故障历史记录，避免数据丢失
- 供电规格：DC24V 直流供电，宽电压耐受 19.2~30VDC，适配工业现场电压波动工况
- I/O 扩展能力：依托 AF100 现场总线，可挂载多组 S800 分布式 I/O 站，集中采集模拟量、开关量信号，实现远距离现场设备集中管控。
三、板载通讯接口
- AF100 现场总线：系统核心总线，连接本地 / 远程 S800 I/O 机架，实现控制器与 IO 模块高速数据交互，支持电缆、光纤两种传输方式，总线可带载多站点组网。
- RS232 调试串口：用于程序下装、本地参数调试、故障诊断、上位就地通讯。
- 以太网接口：对接上位操作员站，上传实时工艺数据、报警、趋势曲线，接收远程操作指令。
- DDCS 传动总线：可直接对接 ABB ACS600/ACS800 系列变频器，实现大功率传动系统闭环调速、运行参数采集与故障联锁。
- 状态指示灯阵列：电源、运行、故障、总线通讯、电池告警 LED 灯，快速定位 CPU 死机、总线断线、程序异常、电池亏电等故障。
四、核心功能
- 全域工艺数据处理与闭环控制 集中采集温度、压力、流量、液位、阀门位置、设备启停等多路现场信号，完成信号隔离滤波、工程量换算、超限判断、PID 闭环调节、安全联锁逻辑运算，依托稳定的数据处理性能保障工艺控制精度，实时下发控制指令调节执行机构。
- 分布式 I/O 统一管理 通过 AF100 总线统一调度所有本地、远程 I/O 站点，轮询采集现场点位状态，下发开关、调节控制指令，支持上千路点位稳定并发读写。
- 多协议跨设备通讯互联 可实现 DCS 上位、高压变频器、第三方 PLC、智能仪表之间的数据交互，完成参数远程读写、设备联动控制、生产数据上传。
- 硬件自诊断与数据溯源存储 上电自动检测内存、总线、供电、电池硬件状态，故障即时锁存报警；循环存储操作记录、故障告警、工艺历史数据，方便事后故障排查、生产数据分析。
- 多任务实时调度运行 分时并行运行过程控制、顺控联锁、数据上传、故障监测、通讯交互任务，强抗干扰设计下保障系统长时间不间断稳定运行。
五、环境可靠性参数
- 工作温度：-20℃ ~ +70℃，存储温度：-40℃ ~ +85℃
- PCB 板做三防涂层，防尘、防潮、防腐蚀、抗电网谐波与强电磁干扰
- 符合 CE 工业安全认证，支持机架热插拔维护，更换模块不会损坏用户程序
- 原厂标准保险丝防护，避免后端短路造成主控硬件烧毁
六、典型应用行业
- 火电、水电厂：锅炉辅机程控、汽机监控、发电机组励磁、水泵风机变频调速控制系统
- 冶金、水泥、化工：生产线联锁、反应装置、风机压缩机过程 DCS 控制系统
- 老旧 Advant OCS 平台设备技改、备品备件替换维护场景
