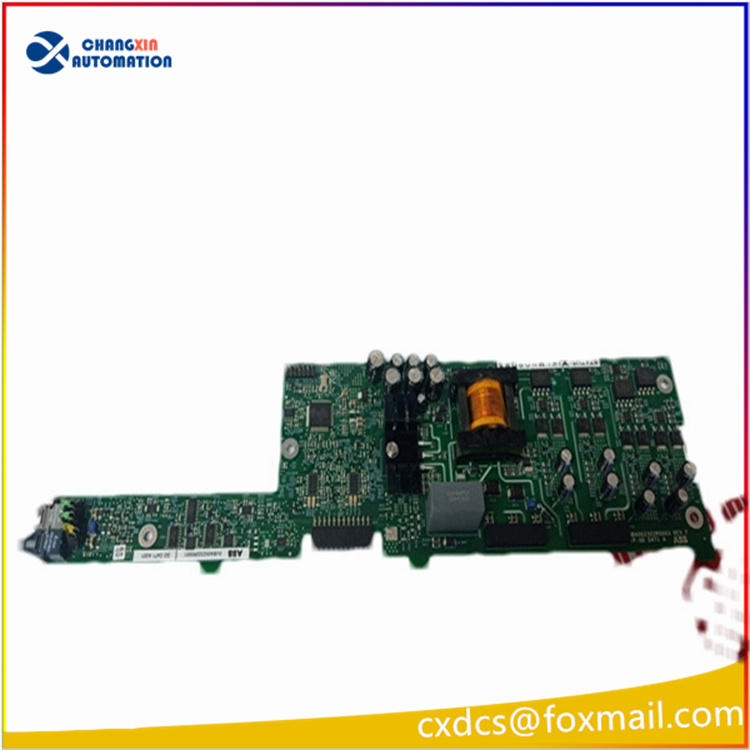

ABB GDD471A001 2UBA002322R0001 高压变频器功率单元驱动触发板

一、基础物料信息

• 品牌：ABB
• 型号：GDD471A001
• 物料编码：2UBA002322R0001
• 产品类型：中高压变频器功率单元驱动触发控制板
• 归属设备：ACS580MV 系列高压变频功率单元专用驱动板
• 净重：约 1.22kg
• 安装方式：功率单元卡槽内置式安装

二、核心电气参数

• 板载供电：DC24V（由功率单元内部辅助电源供电）
• 通讯方式：光纤隔离接收主控触发信号，强抗电磁干扰
• 驱动能力：多路 IGBT 功率管门极驱动输出
• 工作环境：-20℃～+70℃，PCB 带三防涂层，防潮防尘抗谐波
• 绝缘耐压：强弱电之间高压隔离，适配 6kV/10kV 高压变频柜体工况

三、主要功能

1. 光纤信号接收与脉冲放大 接收主控柜下发的光纤 PWM 调制信号，隔离转换后生成多路 IGBT 驱动脉冲，控制功率单元逆变桥臂的开通与关断，实现高压变频电能变换。
2. 单元电压、电流、温度实时采集 采集直流母线电压、输出电流、功率器件温度信号，做滤波处理后通过光纤回传给主控，实现闭环调速控制。
3. 多重硬件保护功能 集成过流、过压、欠压、过温、驱动故障、光纤断线保护，一旦检测到异常立即封锁驱动脉冲，上报故障代码并触发单元停机，避免功率器件炸机损坏。
4. 状态故障诊断指示 板载多路 LED 指示灯，分别用于电源、光纤通讯、运行、故障状态显示，可快速定位光纤故障、驱动短路、供电异常等现场问题。
5. 功率单元自检功能 上电自动完成驱动回路、采样回路、光纤链路自检，自检异常直接锁存故障，防止带故障投入高压运行。

四、适配机型与应用场景

适配设备

典型行业应用

• 火电、水电：引风机、送风机、循环水泵、一次风机高压变频节能改造
• 矿山、冶金、水泥：大型皮带机、主排水泵、高炉鼓风机大功率高压变频系统
• 化工、港口：压缩机、大型水泵、输送机中高压变频传动设备
