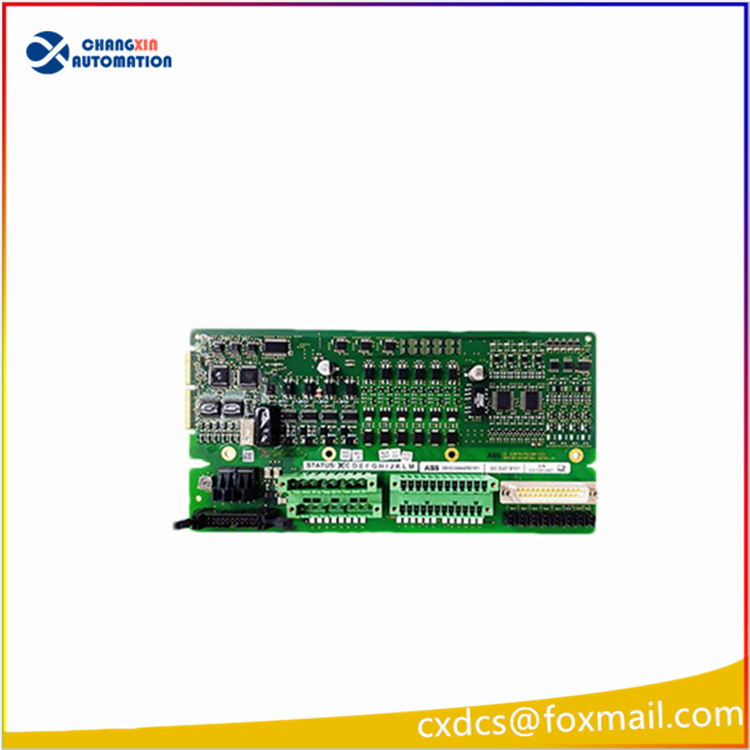

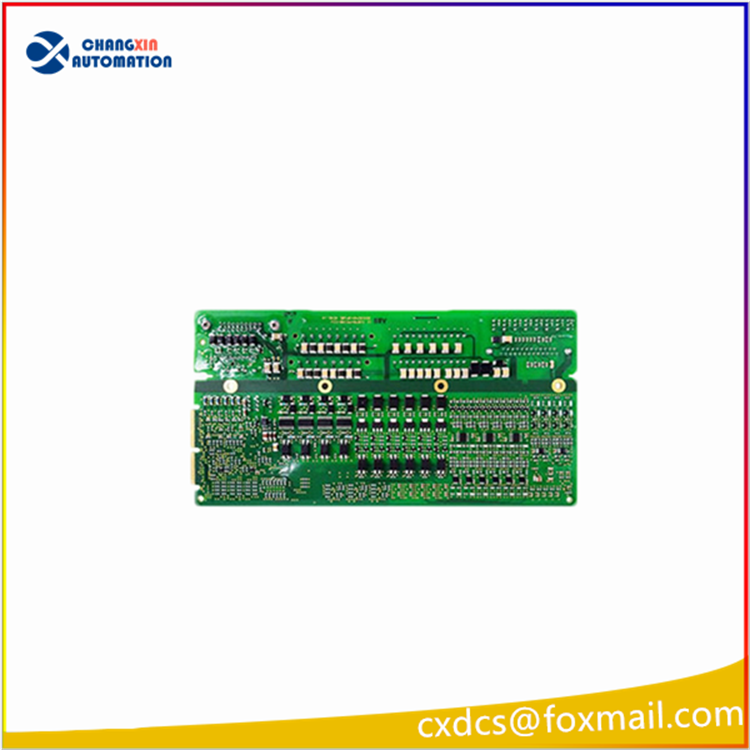

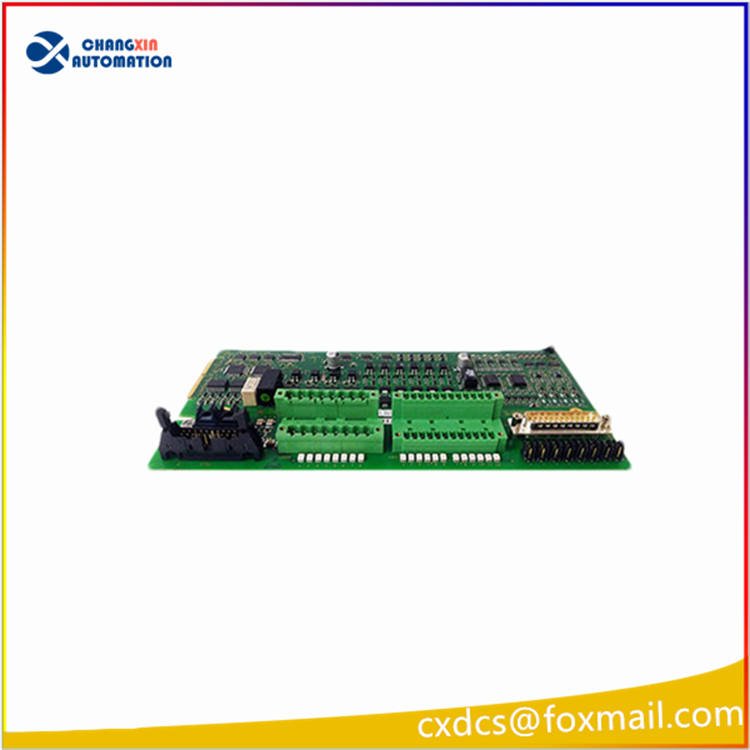

ABB GCD207B101（3BHE024642R0101）中压变频器 I/O 接口控制板

一、基础物料信息

• 品牌：ABB（瑞士原厂）
• 型号：GCD207B101
• 物料编码：3BHE024642R0101
• 设备归属：ACS1000 系列中压变频器专用外围 I/O 信号板
• 产品类型：变频器主控 IO 信号采集、状态反馈、继电器控制接口板
• 净重：约 0.24kg
• 供电规格：DC24V 工业直流供电

二、硬件接口与通道配置

1. 数字输入 DI：16 路 24VDC 开关量输入，用于采集现场急停、柜门、风机、接触器、温度开关等干接点信号
2. 数字输出 DO：16 路继电器隔离输出，用于驱动报警指示灯、故障继电器、合闸分闸回路、外部联动设备
3. D-SUB 37 针高速接口：与变频器主控 CPU 板通信，传输所有 IO 实时数据、故障状态
4. 状态指示灯阵列：板载 STATUS 运行、故障、通讯、通道状态 LED 灯，可快速排查接线与板卡异常
5. 绿色插拔式端子排：方便现场接线、更换备件，支持 PNP/NPN 两种传感器信号接法

三、核心功能

1. 现场信号中转采集：收集中压柜所有外围开关量、保护接点信号，做光电隔离滤波后上传主控单元
2. 故障联锁控制输出：变频器故障、过温、过流、水冷异常时，通过继电器输出触发高压跳闸、声光报警、系统联锁停机
3. 本地 / 远程模式切换：接收操作台启停、复位、模式选择指令，实现就地、远程控制回路信号转换
4. 板卡自诊断保护：实时检测 24V 供电、通道短路、通讯断线故障，故障时主动锁存输出并上报主控记录故障代码
5. 高压系统安全联锁：实现变频器、高压开关柜、冷却系统之间的安全互锁逻辑，防止误操作引发高压事故

四、电气环境参数

• 输入信号：DC24V，兼容干接点、有源 PNP/NPN 信号
• 继电器输出容量：单路 2A 负载
• 工作温度：-25℃ ~ +70℃，存储温度：-40℃ ~ +85℃
• 绝缘隔离：每路 DI/DO 带光电隔离，抗电网谐波、强电磁干扰
• 防护：PCB 板三防涂层，适配电厂、冶金、矿山、水泥等粉尘潮湿工业现场

五、适配机型与应用场景

适配设备

典型行业应用

• 火力、水力发电机组：引风机、送风机、一次风机高压变频调速
• 冶金轧钢、高炉鼓风机、矿井主排水、主提升机中压传动
• 水泥厂、化工厂大型水泵、压缩机高压变频节能改造系统
•
