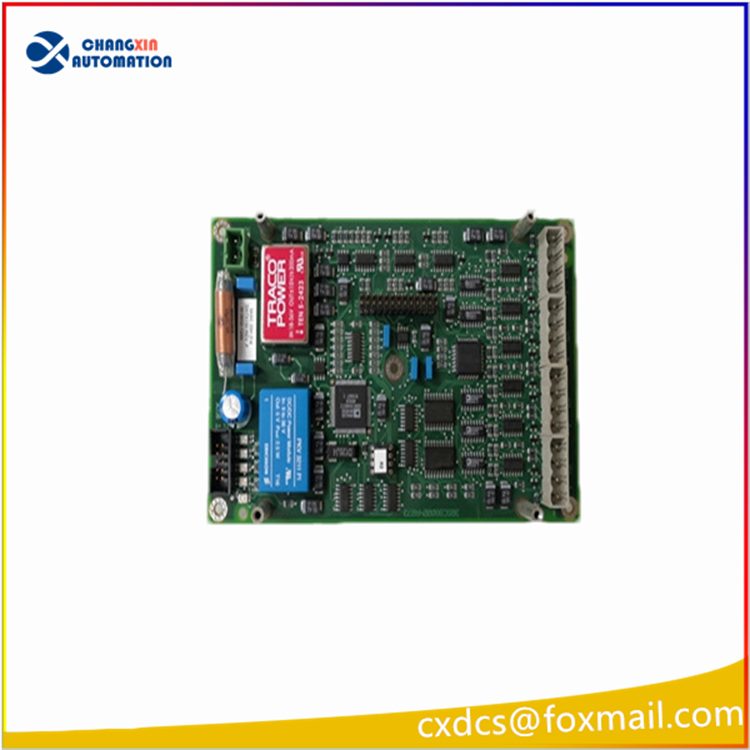

ABB DATX130 3ASC25H214 转子反馈控制板模块

一、基础信息

• 品牌：ABB（瑞典原厂）
• 物料编码：3ASC25H214
• 功能型号：DATX130
• 产品类型：转子位置 / 速度反馈信号处理板（变频器 / 传动系统专用控制板）
• 净重：0.141kg
• 外形尺寸：185×64×210mm
• 认证：CE、RoHS 工业级认证

二、核心功能

1. 采集旋转变压器、编码器、测速发电机的转子模拟 / 脉冲反馈信号
2. 对现场信号做滤波、隔离、模数转换处理，采样速率 100kHz
3. 向 ABB 传动控制器实时上传电机转子位置、转速、转角数据
4. 支撑变频器矢量控制、高精度调速、转矩闭环控制，保障电机平稳运行

三、电气规格

• 供电：DC 24V（19.2~30V 宽电压输入）
• 功耗：空载≤5W，满载≤15W
• 信号方式：差分 / 单端信号兼容，带电气隔离抗干扰
• 通讯：RS485 总线，可通过板载拨码设置通讯地址（0~99）
• 工作环境：-20℃~+70℃，湿度 0~95% 无凝露，适配高低温、粉尘、强电磁工业场景

四、适配系统 & 应用场景

兼容系统

典型行业应用

• 火电、水电发电机组励磁调速系统
• 冶金轧机、矿井提升机大功率电机驱动
• 风机、水泵、压缩机高压变频设备
• 风电主控、船舶传动、造纸生产线高精度传动控制
