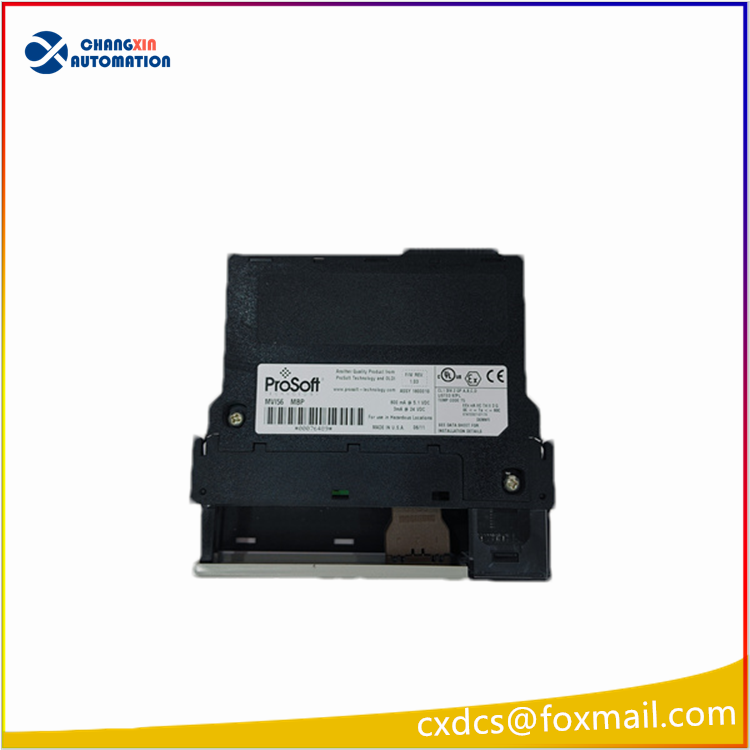

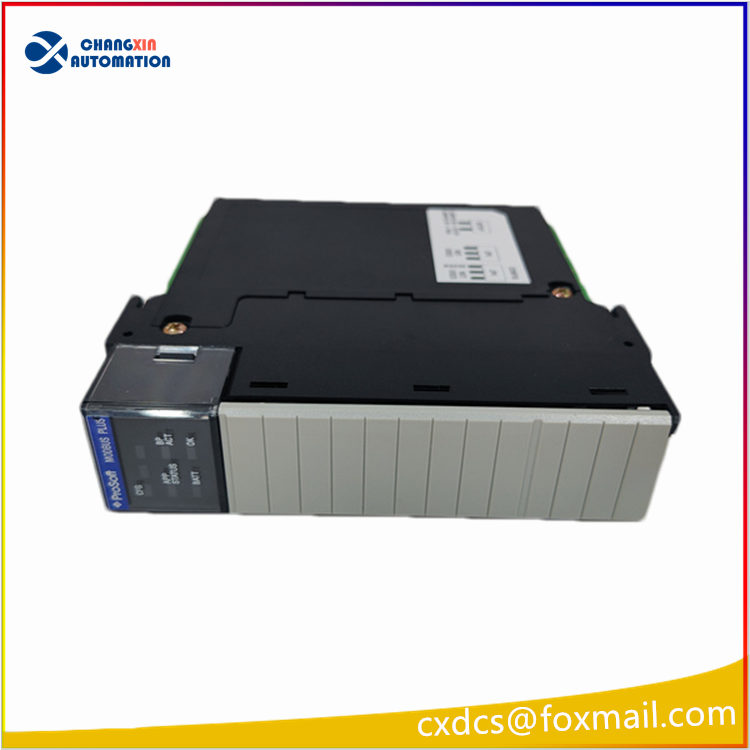

ProSoft MVI56-MBP Modbus Plus（MB+）通讯模块

型号： MVI56-MBP　分类： PROSOFT/普罗索夫特

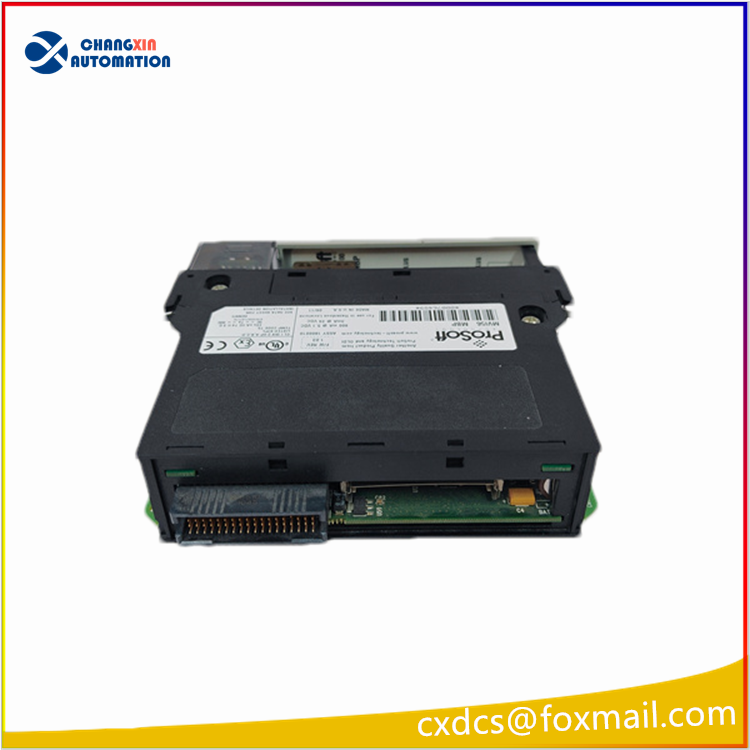

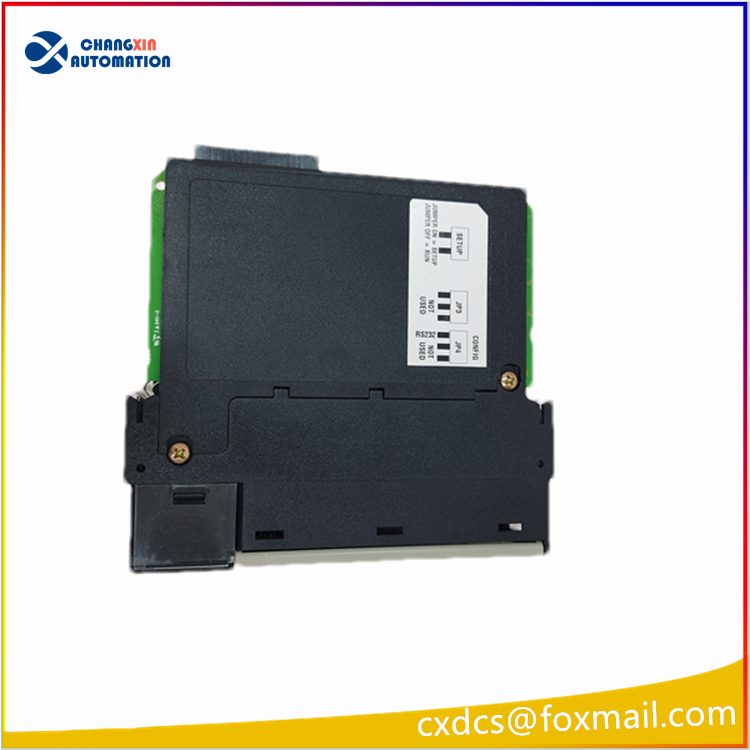

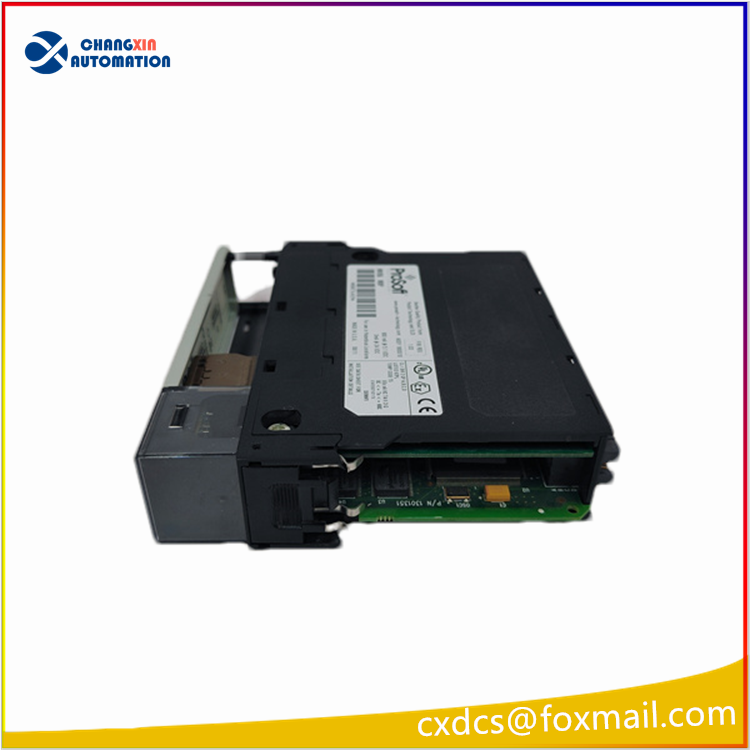

MVI56-MBP

ProSoft MVI56-MBP Modbus Plus（MB+）通讯模块

一、基础概述

品牌：ProSoft（现艾默生旗下） 适配平台：罗克韦尔 ControlLogix（1756 系列）PAC 机架 协议类型：Modbus Plus（MB+）专用智能通讯模块 核心作用：实现 AB ControlLogix PLC 接入施耐德经典 MB + 工业总线，对接老款 Modicon Quantum、984 PLC、电力仪表、DCS 老旧系统，完成新旧控制系统数据互通、设备升级改造兼容。

二、硬件规格

机架供电：取自 ControlLogix 背板，5V DC，典型电流 800mA
通讯接口：双路 DB9 接口，独立 Modbus Plus（RS485 差分），支持总线冗余组网
MB + 总线速率：1Mbps，单条总线多挂载 64 个节点
数据交换能力
- 多支持200 条主站轮询指令
- 单通道映射 600 个寄存器，双向批量数据交互
- 可同时作为 MB+主站 + 从站工作
调试接口：前面板 RS232 串口，用于模块固件升级、参数配置、故障诊断
工作环境
- 工作温度：0℃～+60℃
- 存储温度：-40℃～+85℃
- 湿度：5%～95% RH，无凝露，IP20 机柜安装
安装规格：ControlLogix 标准单槽模块，支持热插拔

三、核心功能

1. 双工作模式

主站模式（Master）：主动轮询 MB + 总线下所有从站设备，读取仪表、第三方 PLC 的寄存器数据，写入 ControlLogix 标签区
从站模式（Slave）：作为 MB + 网络从站，供施耐德 Quantum 等上位 PLC 读写本台 AB PLC 内部数据，实现双向互访

2. 总线冗余能力

双独立 MB + 端口，可组成双总线冗余架构，单条线路断线不中断通讯，适合电厂、化工等关键工艺冗余控制系统。

3. 寄存器灵活映射

通过配置软件设置寄存器偏移、长度、数据类型，将 MB + 的 4x 保持寄存器、3x 输入寄存器批量映射至 Logix 控制器 INT 数组标签，搭配官方示例梯形图即可快速完成数据交互。

4. 故障诊断

面板状态指示灯、内部状态寄存器，可实时监测：总线断线、节点故障、通讯超时、模块配置异常、背板数据交互异常，支持远程故障上传报警。

四、典型对接设备

施耐德 Modicon Quantum、Premium、984 系列老旧 PLC
电力综保、电能质量监测仪表、高压保护装置
早期 DCS、SCADA 上位系统、变频器、智能仪表
造纸、火电、化工存量 MB + 总线自动化产线

五、同系列替代型号

MVI56-MBP：经典标准版，双 MB + 端口，存量改造常用
MVI56E-MBP：增强版，支持网口远程配置、固件在线升级，向下兼容替换

六、常用配置要点

MB + 总线必须使用专用屏蔽双绞线，总线两端加装 120Ω 终端电阻
模块需分配唯MB + 节点地址（1~64），同网段不可重复
Logix 程序需调用官方配套 AOI 功能块，完成背板与模块的数据交换
单条指令寄存器长度建议不超过 120 个，避免通讯超时
