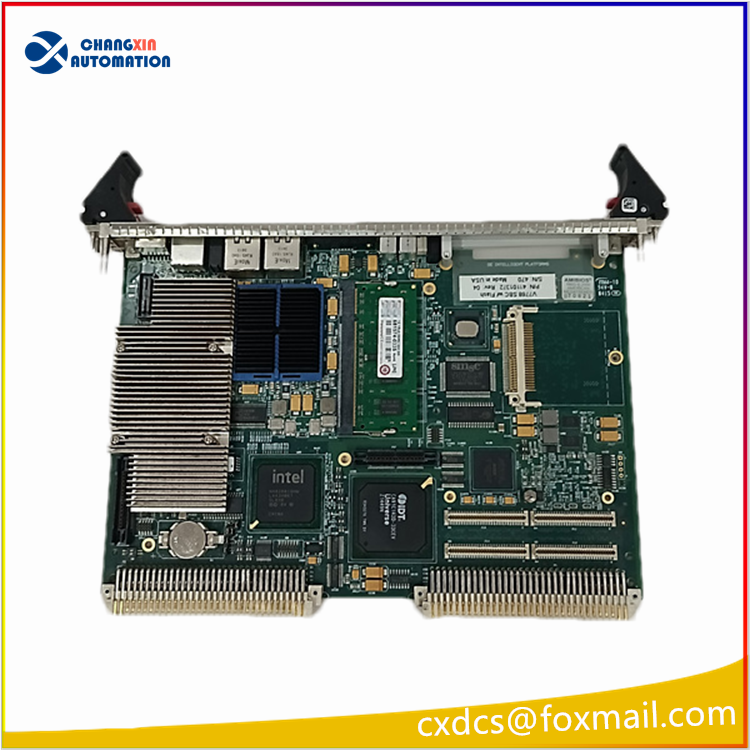

GE V7768-320001 VME 总线工业级单板计算机

一、产品基础信息

二、核心硬件配置

1. 处理器与存储

• CPU：Intel Core 2 Duo，主频2.16GHz（可选 Celeron M 低功耗版本）
• 芯片组：Intel 945GME
• 内存：2GB DDR2 SDRAM（支持 ECC 奇偶校验）
• 系统存储：板载 CompactFlash 卡插槽（标配 8GB，用于嵌入式系统、控制程序固化）
• 二级缓存：4MB L2 高速缓存

2. 板载原生接口（前面板）

• 双路千兆以太网 RJ45：上位 SCADA 通讯、程序下装、系统组网
• 4 路 USB2.0 接口、2 路 RS232/422 串行调试口
• SVGA 视频输出、PS/2 键盘鼠标接口（本地调试运维）
• 2 组 SATA 接口，可外接硬盘扩展本地历史数据存储

3. 总线与扩展能力

• 总线规格：6U VMEbus Rev.C标准，可作为 VME 机架 1 号槽系统控制器，支持总线仲裁、看门狗硬件保护
• 扩展插槽：1 个标准PMC PCI-X 扩展槽（可搭载 VMICPCI-7632 光纤反射内存卡，实现燃机控制系统主备 CPU 毫秒级数据镜像、无扰冗余切换）
• 可扩展 3 个外置 PMC 插槽，灵活加装现场总线、高速采集类功能子卡

三、电气与环境参数

• 供电：VME 机架标准 + 5V、+12V、-12V 直流供电
• 工作温度：-40℃～+85℃（宽温军工级工业加固设计）
• 存储温度：-55℃～+90℃
• 湿度：5%～95% RH，无凝露
• 抗振动：5～500Hz，峰值加速度 5g；抗冲击 30g/11ms
• 外形尺寸：6U VME 标准规格，重量约 350g
• 支持操作系统：VxWorks、Linux、Windows XP Embedded（电厂燃机系统主流搭载 VxWorks 实时系统）

四、核心功能特点

1. 实时冗余控制：搭配 PMC 光纤反射内存卡，实现多 CPU 控制节点纳秒级数据同步，单光纤环网多 256 个控制节点，保障燃机跳闸、转速、温度等关键保护数据主备完全一致
2. VME 总线主控能力：可整机架 I/O 模块统一调度、时序仲裁、硬件看门狗防死机，适配 GE 老款 Mark V/Mark VI 汽轮机控制系统
3. 宽温高可靠加固设计：适配电厂机柜、车载、机载等恶劣电磁、温变工况，支持长期 7×24 小时不间断运行
4. 丰富扩展兼容性：可扩展运动控制、模拟量高速采集、Profibus 等各类 PMC 功能卡，适配半实物仿真、军工测试等特种场景

五、典型应用场景

1. GE Speedtronic Mark V/VI 燃气轮机、蒸汽轮机老旧电厂主控系统 CPU
2. 航空航天、军工半实物实时仿真平台、高速数据采集系统
3. 冶金、轨道交通关键设备冗余安全控制系统

六、同系列型号区分

• V7768-320001：标准版 2.16GHz 双核、2GB 内存、双千兆网口、单 PMC 插槽（电厂常用存量型号）
• V7768-310001：低配赛扬 M 处理器、小内存版本，用于非冗余辅助监控节点
