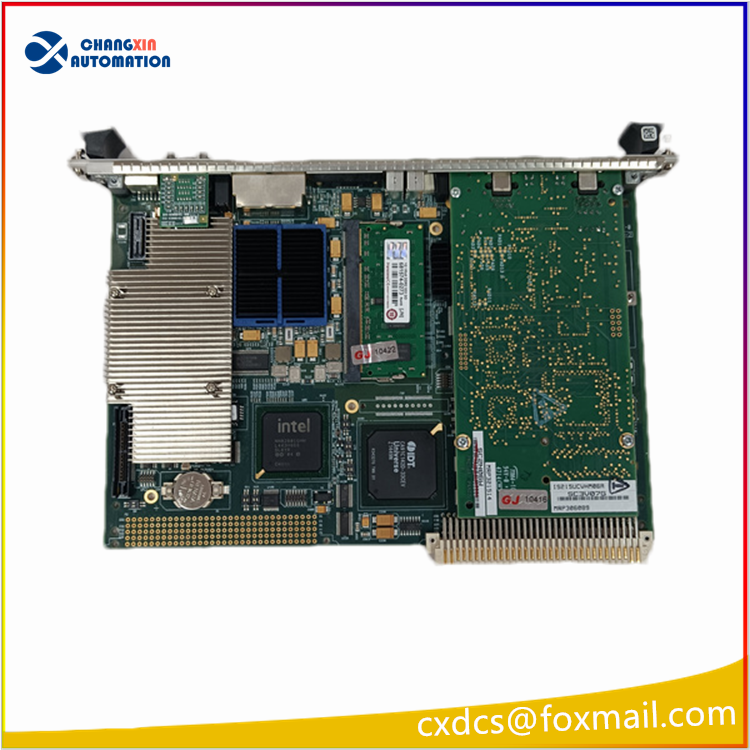

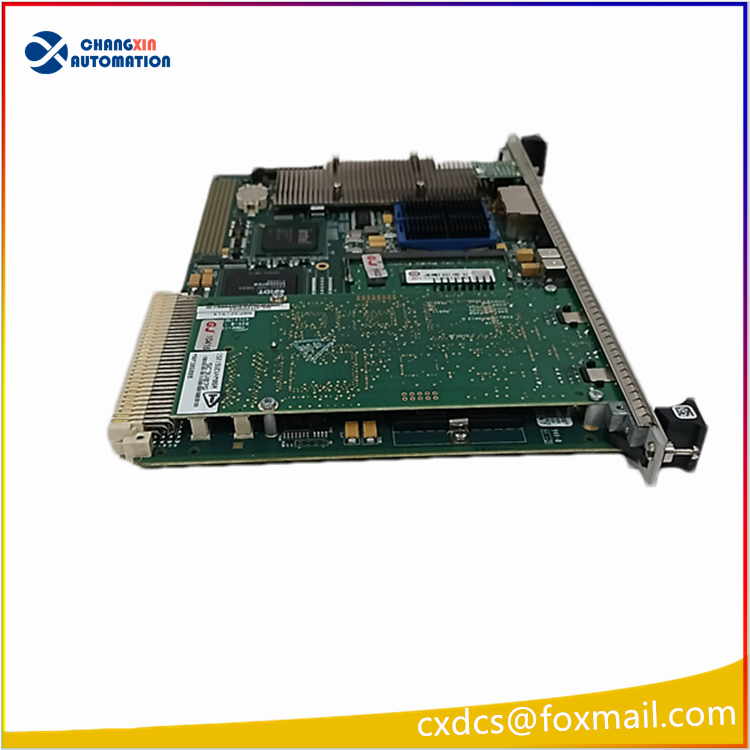

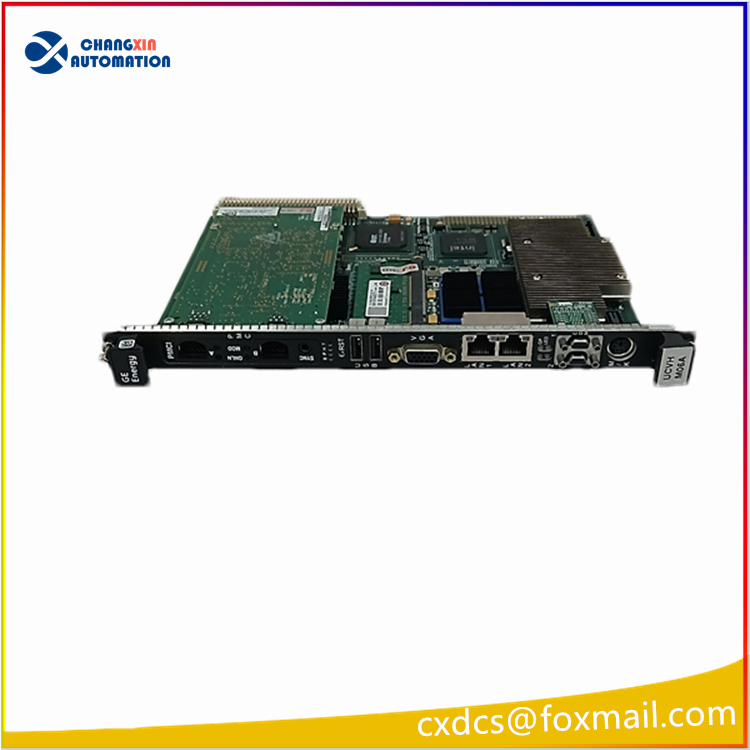

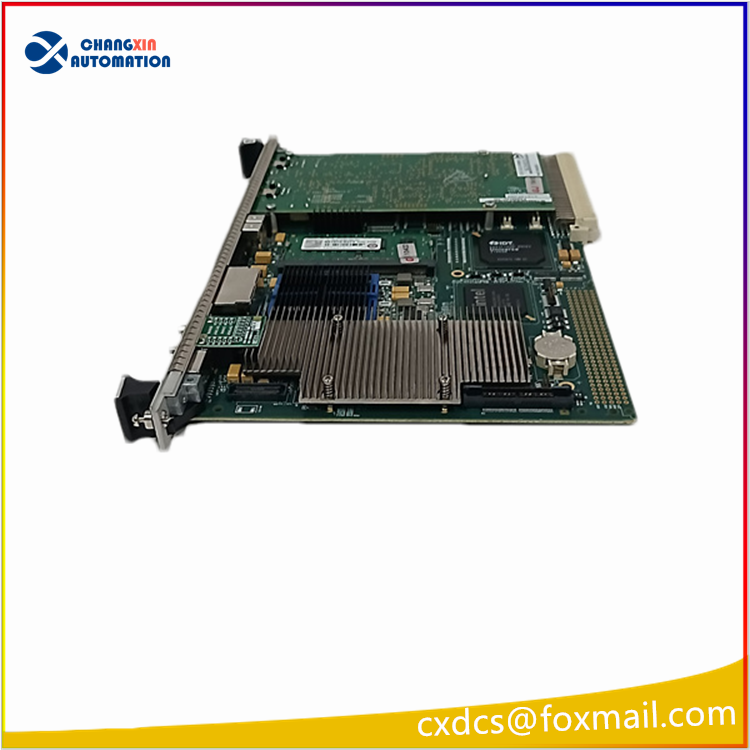

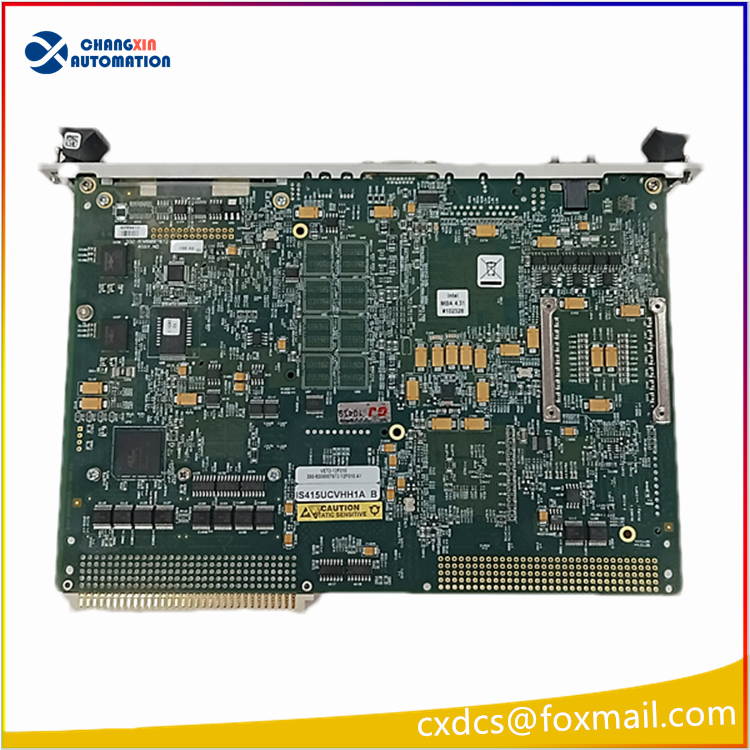

GE IS215UCCAH3A Mark VIe 燃机主控制器 CPU 板

•
• 产品描述
• 主型号：IS215UCCAH3A（Mark VIe 燃机主控制器 CPU 板）
• 子卡型号：VMICPCI-7632-03310（PMC 接口反射内存 RM 网卡，料号 350-657362-003310J）
• 所属系统：GE Speedtronic Mark VIe 燃气 / 蒸汽轮机控制系统
• 产地：美国
• 核心定位：电厂燃机主控运算单元，VMICPCI-7632 为多控制器间微秒级实时数据同步反射内存卡，实现冗余控制器、多机组高速数据共享。

二、IS215UCCAH3A 主控板硬件参数

1. 处理器：Intel Celeron 650MHz 低功耗工业 CPU
2. 板载内存：128MB DDR 带奇偶校验
3. 操作系统：QNX Neutrino 实时嵌入式系统
4. 原生接口
   • 1 路 10/100M RJ45（UDH 单元数据高速网，上位 SCADA 通讯）
   • 2 个 PMC 扩展插槽（本卡搭载 VMICPCI-7632-03310 反射内存子卡）
   • 看门狗硬件定时器、运行 / 故障状态 LED 指示灯
   • 板载锂电池（CMOS 参数掉电保存，设计寿命约 10 年）
5. 安装规格：CPCI 6U 单槽工业板卡，支持热插拔
6. 工作环境：0℃～+60℃，5%～95% RH 无凝露，强抗振动工业级设计

三、VMICPCI-7632-03310 反射内存子卡核心规格

1. 总线类型：PMC PCI 33/66MHz
2. 传输速率：串行速率 2.12Gbaud，单端口带宽 174MB/s
3. 传输延迟：光纤链路节点间延迟＜500ns，硬件自动内存同步，无需软件转发
4. 板载缓存：256MB 共享反射内存
5. 光纤接口：双路 SC 光纤口
   • 多模光纤：远传输 300m
   • 单模光纤：远传输 10km
6. 组网能力：单环网多接入256 个控制节点，冗余主备控制器毫秒级数据一致性同步
7. 作用：实现 Mark VIe 系统多 CPU、多控制柜之间控制参数、保护测点、转速温度数据实时镜像，保障机组冗余切换无扰动、保护逻辑同步可靠。

四、核心功能

1. 机组主控运算：燃机转速控制、温度保护、顺控逻辑、防喘振、跳闸保护等核心算法执行
2. 冗余同步：通过 VMICPCI-7632 反射内存，主备 CPU 实时镜像所有控制数据，故障时毫秒级无扰切换
3. 系统组网：光纤环网连接多台控制柜，实现全厂多台燃机协同数据交互
4. 数据上传：以太网对接 DCS、SCADA，上传运行参数、报警、历史事件、SOE 故障录波数据
5. 在线维护：支持不停机热插拔、程序在线下装、故障自诊断定位

五、典型应用场景

六、同系列型号区分

• IS215UCCAH3A：经典 650MHz 标准版 CPU，双 PMC 插槽，电厂存量型号
• IS215UCCAH4A：升级高频 CPU 版本，更大内存，支持更多 I/O 点位与复杂控制算法
