EMERSON PR6424/011-140 电涡流位移振动传感器

一、基础参数信息

• 品牌：EMERSON（原德国 EPRO）
• 型号：PR6424/011-140
• 规格释义
  • PR6424：探头系列，M18×1.5 安装螺纹
  • 011：配套11 米铠装延伸电缆
  • 140：探头标准长度规格
• 配套设备：必须搭配 CON011、CON021 系列前置器使用，接入 MMS6000、MMS5000 旋转机械监测系统
• 执行标准：API 670、DIN 45670、ISO 10817 旋转机械保护标准

二、核心技术参数

三、核心测量功能

1. 轴向位移监测 汽轮机、压缩机推力轴承转子轴向窜动监测，防止动静部件摩擦碰撞，是机组 ETS 保护关键测点。
2. 径向轴振动测量 轴承座处 90° 正交安装两支探头，采集转轴径向振动幅值，判断转子不平衡、不对中、轴承磨损故障。
3. 胀差、偏心、阀位间隙测量 监测汽轮机转子与汽缸热膨胀差值、轴弯曲偏心、阀门开度间隙。
4. 键相转速采集 搭配轴上键相槽，输出转速同步脉冲信号，用于振动相位分析、故障频谱诊断。

四、系统组成

1. PR6424 探头本体：M18 螺纹安装，感应转轴间隙变化

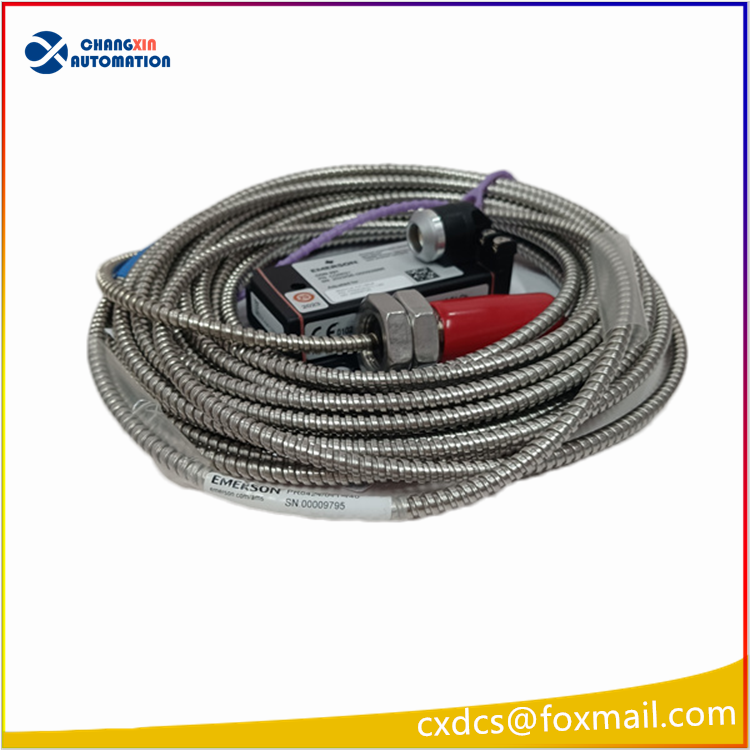

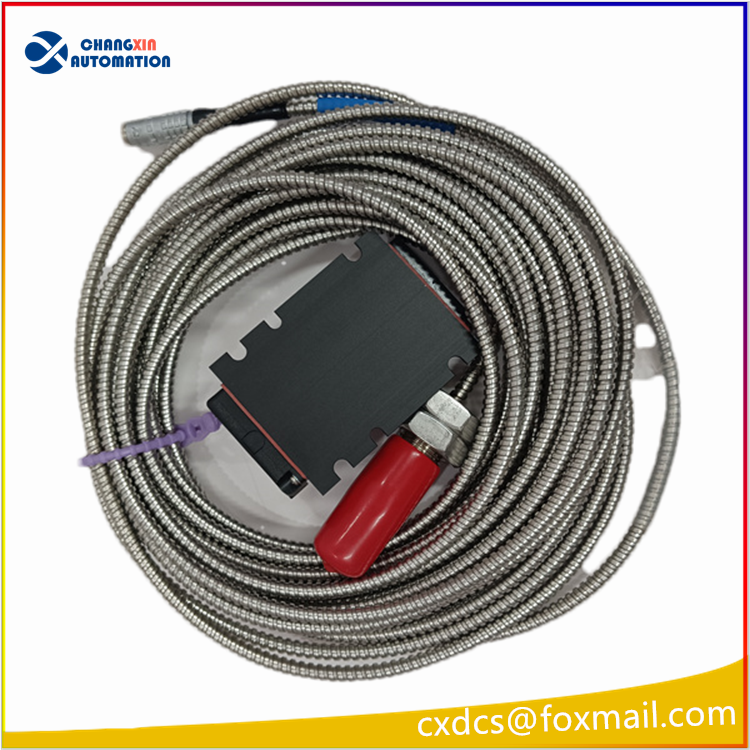

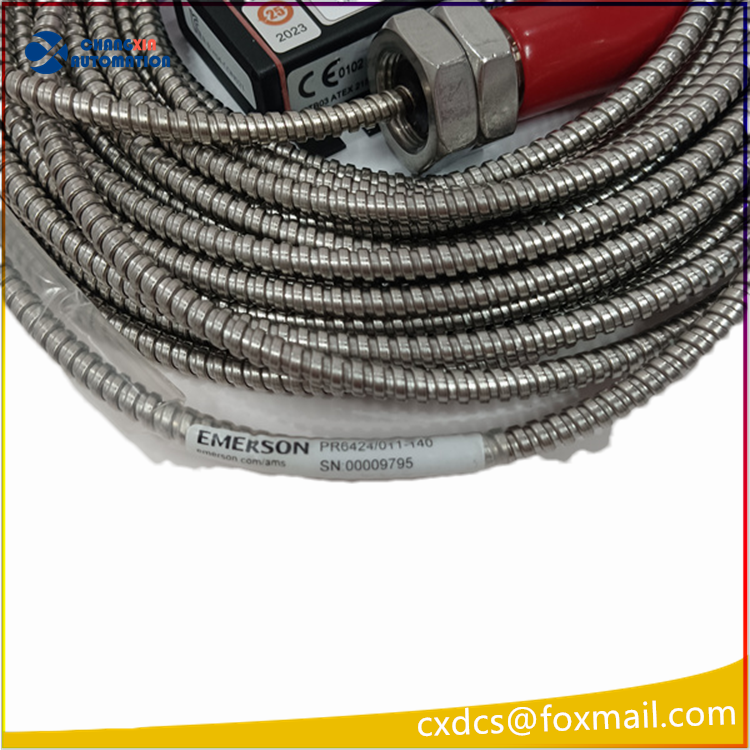

2. 11 米铠装延伸电缆：屏蔽抗干扰，连接探头与前置器

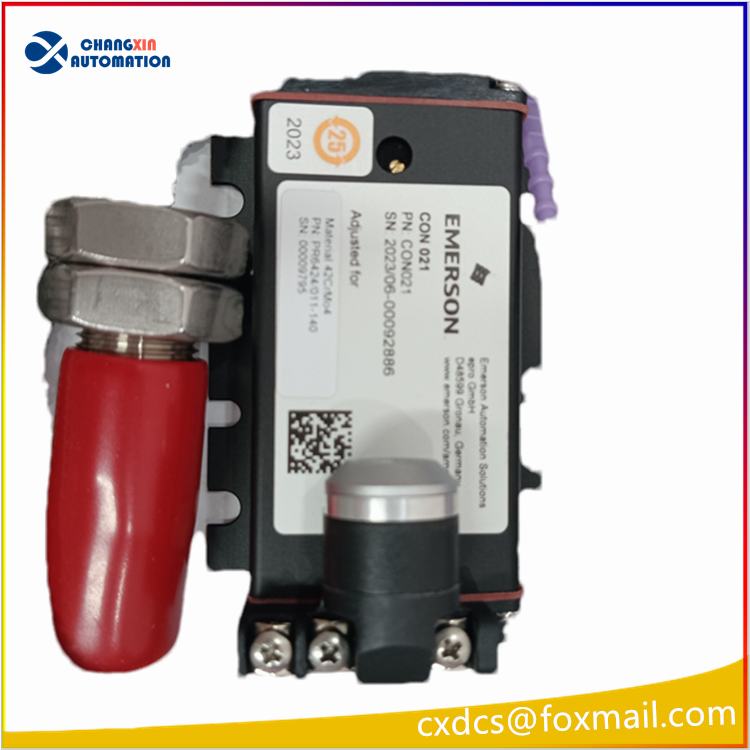

3. CON 系列前置器：提供高频振荡激励，将间隙信号线性转换为0~-20VDC电压信号，上传至监测框架
4. MMS6000 监测模块：信号采集、超限报警、联锁停机保护

五、典型应用场景

1. 火电厂、燃气电厂汽轮发电机组轴振动、轴向位移、胀差安全监测
2. 石油化工离心式压缩机、大型风机、增压机组设备保护
3. 冶金、矿山、水务大型高速旋转设备状态在线监测
4. 老旧 EPRO MMS 系统传感器备件更换、机组振动保护改造
