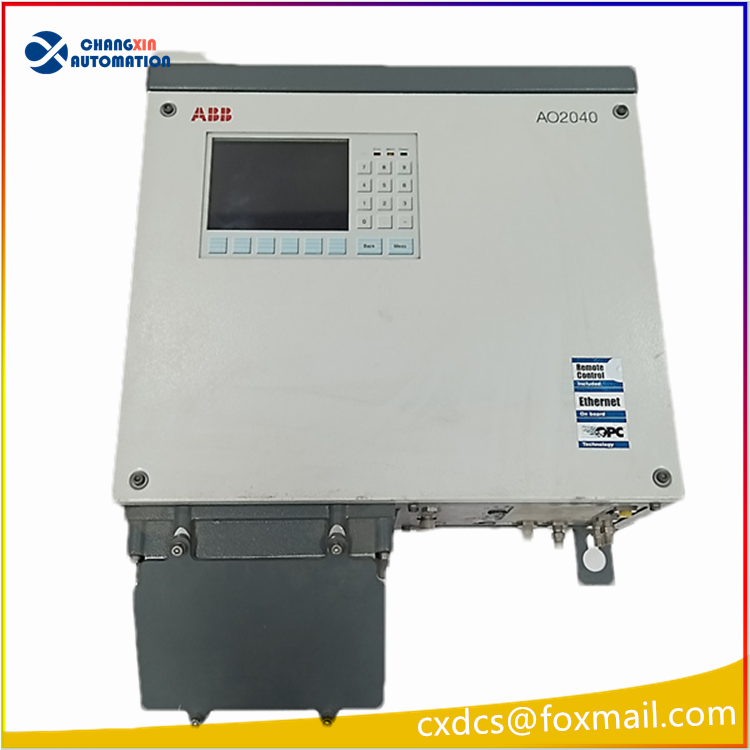

ABB AO2040 壁挂式模块化连续在线气体分析仪

ABB AO2040 壁挂式模块化连续在线气体分析仪（Advance Optima AO2000 系列）
一、基础信息

• 品牌：ABB
• 型号：AO2040
• 产品系列：Advance Optima AO2000 系列
• 安装方式：壁挂式安装（同系列 AO2020 为 19 英寸机架式）
• 防护等级：标配 IP54，防爆型可达 IP65，适配分析小屋、现场就地安装
• 系统架构：中央控制单元 + 可插拔分析测量模块，单机多可搭载4 个分析模块，同时检测多种气体组分

二、可搭载主流测量模块及检测原理

1. URAS26（NDIR 非分散红外） 检测：CO、CO₂、SO₂、CH₄、NO、碳氢化合物等烟气、工艺气体； 优势：抗水汽干扰、量程宽、长期稳定性强，CEMS 系统常用。
2. LIMAS11（紫外 / 可见光光谱） 检测：NO、NO₂、SO₂、H₂S、NH₃、Cl₂等腐蚀性、低浓度有毒气体。
3. MAGNOS28（顺磁法氧气分析） 高精度测 O₂，适合锅炉、窑炉、空分、化工反应氧含量监测。
4. FIDAS24（氢火焰离子检测器 FID） 测总碳氢 THC、VOC，带 ATEX 防爆认证，可用于防爆 1/2 区危险工况。

三、核心功能

1. 多组分同时在线连续监测 一台主机集成多路分析模块，实时采集烟气、工艺气体浓度，用于环保排放监控、燃烧优化、工艺闭环控制。
2. 温压自动补偿 + 抗干扰算法 内置温度、压力、流量补偿，消除工况波动带来的测量漂移，高低湿、粉尘工况下测量稳定。
3. 全自动标定 + 完善自诊断 支持零点空气自动校准、标气量程校准；实时监测样气流量、冷凝液位、光源、检测器故障，提前预警维护需求。
4. 丰富信号输出，无缝对接 DCS/SCADA

• 模拟量：4～20mA（支持 HART）多路隔离输出
• 数字通讯：Modbus RTU/TCP、Profibus、以太网、OPC
• 开关量：故障、报警、标定、流量异常无源触点输出

5. 防爆可选版本 AO2040-Ex 通过 ATEX、IECEx 防爆认证，可安装在化工、油气易燃易爆现场区域。

四、关键电气与环境参数

五、典型应用场景

1. 火电厂、垃圾焚烧厂 CEMS 烟气在线监测：SO₂、NO、CO、O₂、粉尘配套烟气分析，环保数据上传。
2. 化工、煤化工、冶金、空分装置：反应炉氧含量、工艺气组分、废气 VOC、H₂S 有毒气体监测。
3. 锅炉、燃气轮机燃烧优化：通过烟气参数调节风煤比，降低能耗、减少污染物排放。
4. 油气、制药防爆工况：防爆型 AO2040-Fidas 用于挥发性可燃气体、总烃在线监测。

六、AO2040 与 AO2020 核心区别

1. AO2040：壁挂式、IP54/IP65 防护，适合分析小屋、就地现场分散安装；
2. AO2020：19 英寸机架式、IP20 防护，适合中控机柜集中安装；
3. 内部测量模块、控制软件、通讯协议完全通用，模块可互相互换。
