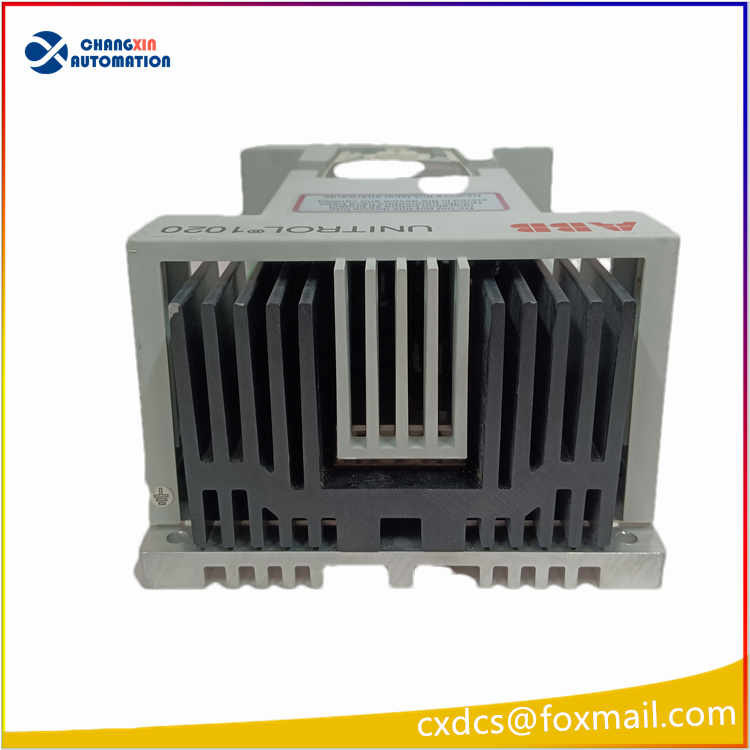

ABB UNITROL1020 UNS0119A-Z,V1 3BHE030579R0001 一体化数字励磁调节器（AVR）

ABB UNITROL1020 UNS0119A-Z,V1 3BHE030579R0001 一体化数字励磁调节器（AVR）
一、基础参数

• 品牌：ABB
• 系列型号：UNITROL 1020
• 硬件编号：UNS0119A-Z,V1
• 物料订货号：3BHE030579R0001
• 产品类型：一体化集成式同步发电机数字自动电压调节器（AVR 励磁控制器）
• 适配机组容量：100kVA～20MVA 中小型同步发电机组
• 安装方式：标准 DIN 导轨 / 控制柜壁挂式安装，防护等级 IP20

二、核心功能

1. 多模式励磁调节控制

1. 恒机端电压模式（AVR）：稳态调压精度 ±0.2%，快速抑制电网、负载波动，保障供电电压稳定；
2. 恒无功 / 恒功率因数模式：发电机组并网运行时，精准分配无功负荷，多机并联无功均分；
3. 手动励磁电流闭环模式：检修、故障工况下手动调节励磁，实现平稳无扰切自动；
4. 内置PSS 电力系统稳定器，有效抑制电网低频振荡，提升并网暂态稳定性。

2. 全套机组安全限制与保护功能

• 过励限制 OEL、欠励限制 UEL、V/Hz（伏赫兹）限制（防止铁芯磁饱和）；
• 转子励磁过流、失磁保护、机端过压 / 欠压保护、整流桥故障诊断；
• 具备黑启动功能，孤岛工况可自主建立发电机空载电压。

3. 丰富 I/O 与通讯能力

• 模拟量：3 路电压 / 电流采集输入、2 路模拟信号输出；
• 数字量：8 路开关量输入、4 路继电器触点输出，用于联锁、报警、远方投切；
• 通讯接口：以太网、USB、RS485（Modbus RTU）、CAN 总线；
• 配套调试软件：CMT1000，可在线参数整定、故障录波、事件日志查询、程序上传下载。

4. 一体化集成设计

三、关键电气技术规格

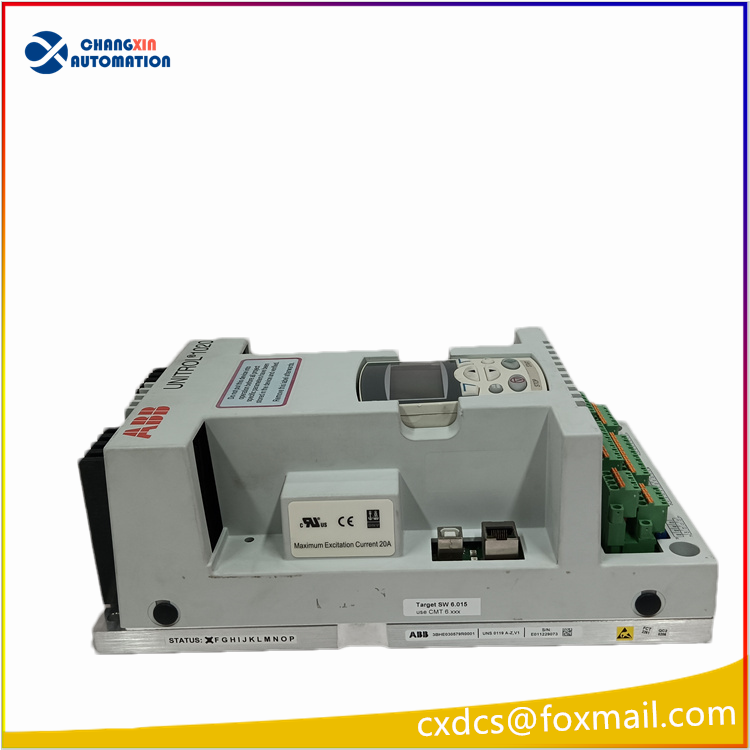

四、面板配置说明

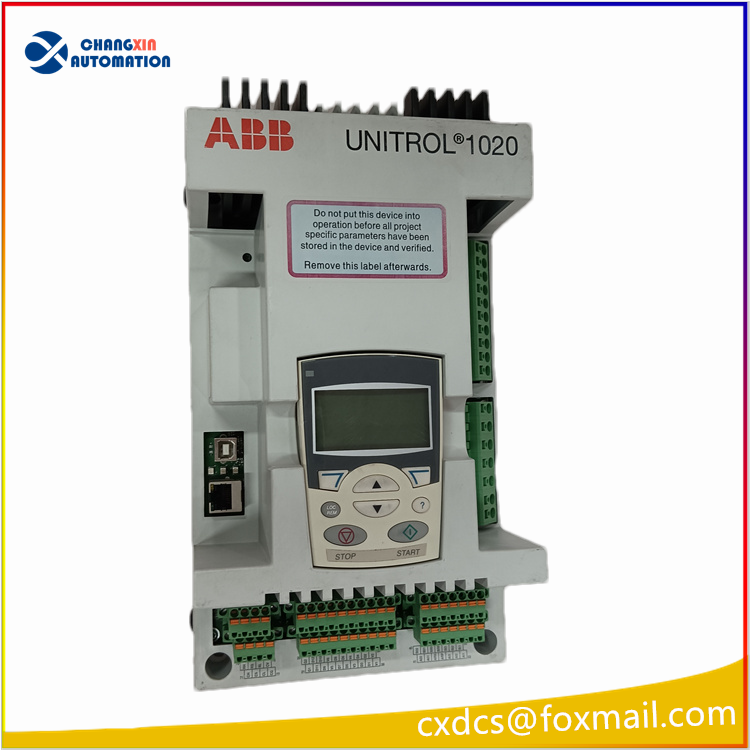

1. LCD 液晶操作面板：就地查看电压、电流、励磁参数、故障报警，按键就地参数设置、模式切换；
2. 状态指示灯：运行、故障、励磁限制动作、通讯状态指示；

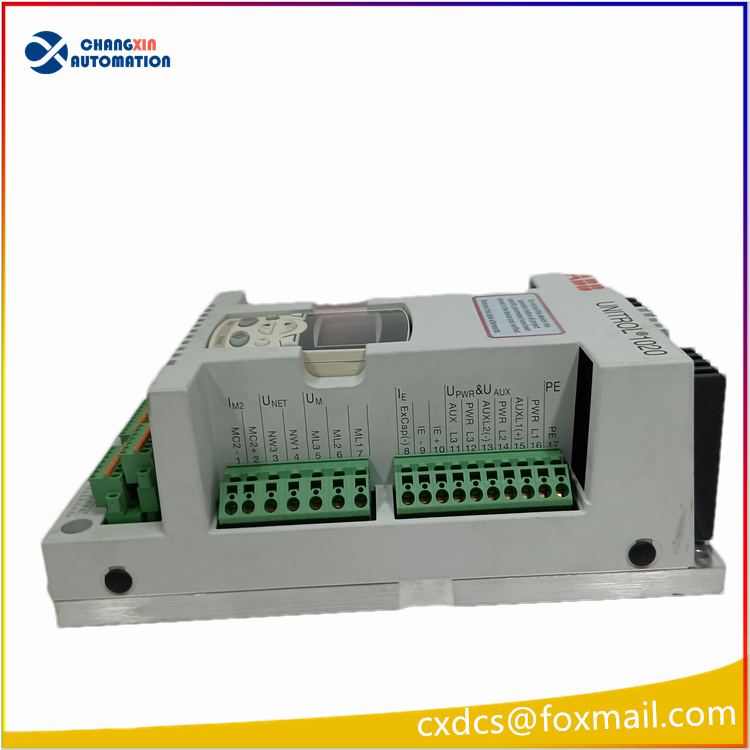

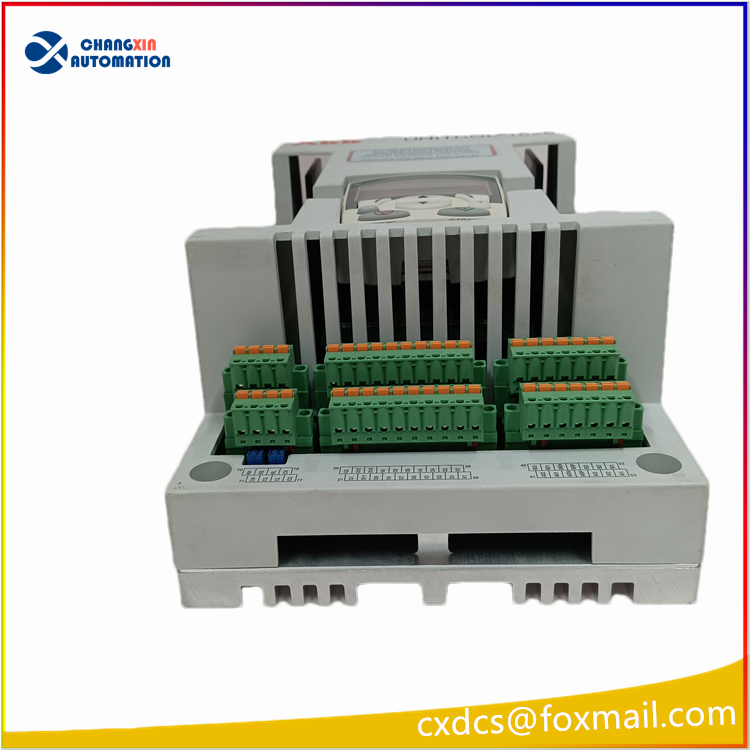

3. 接口布局：以太网口、USB 调试口、CAN 总线端子、强弱电分离式绿色插拔接线端子排。

五、典型应用场景

1. 中小型水电、火电、燃气、柴油自备电站同步发电机励磁调压；
2. 冶金、化工、矿山自备电厂、余热发电机组并网励磁控制；
3. 船舶发电机组、海上平台、轨道交通车载同步发电机 AVR 控制；
4. 老旧 UNITROL1000 系列励磁系统备件替换、励磁设备技改升级。

六、同系列兼容型号

1. UNITROL1010：无液晶面板，仅基础 AVR 调压，功能精简，不可直接硬件互换；
2. UNITROL1020 不同后缀订货号（3BHE030579R0003/R0007）：硬件完全一致，仅出厂配置差异，可直接替换，需重新下装机组参数。
