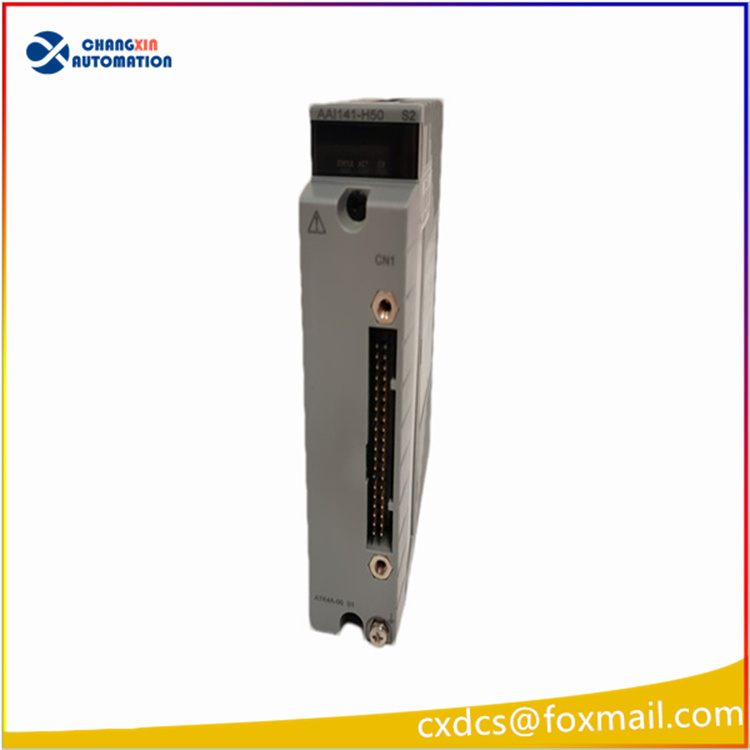

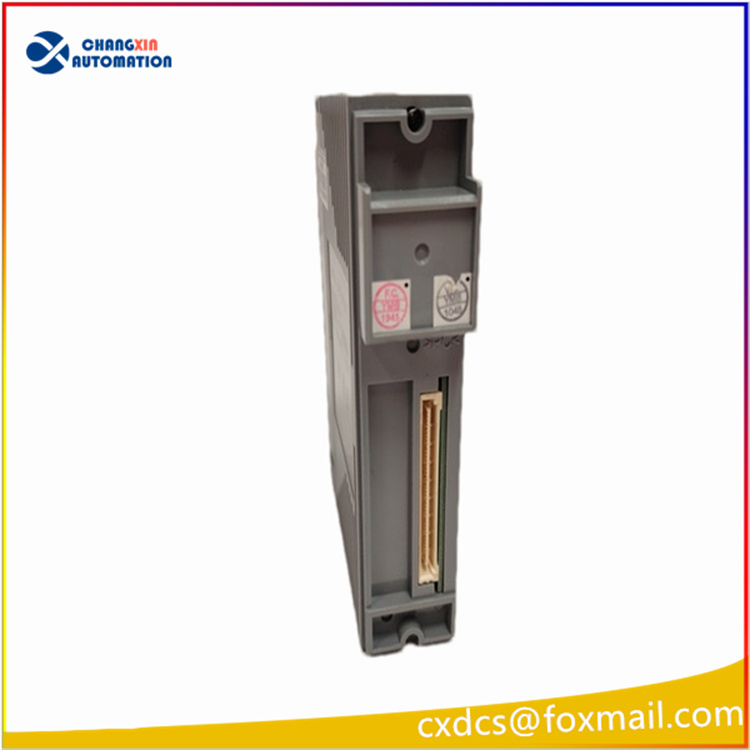

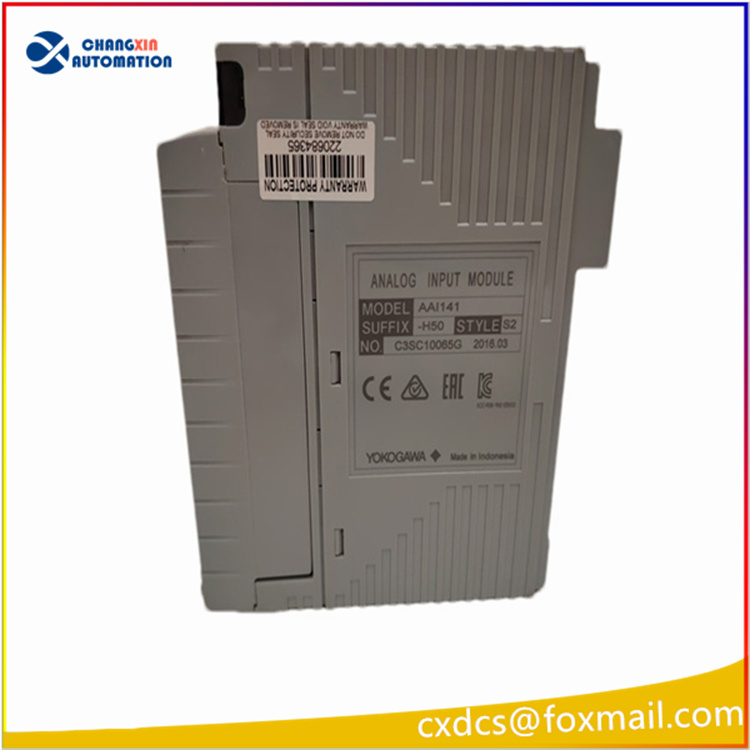

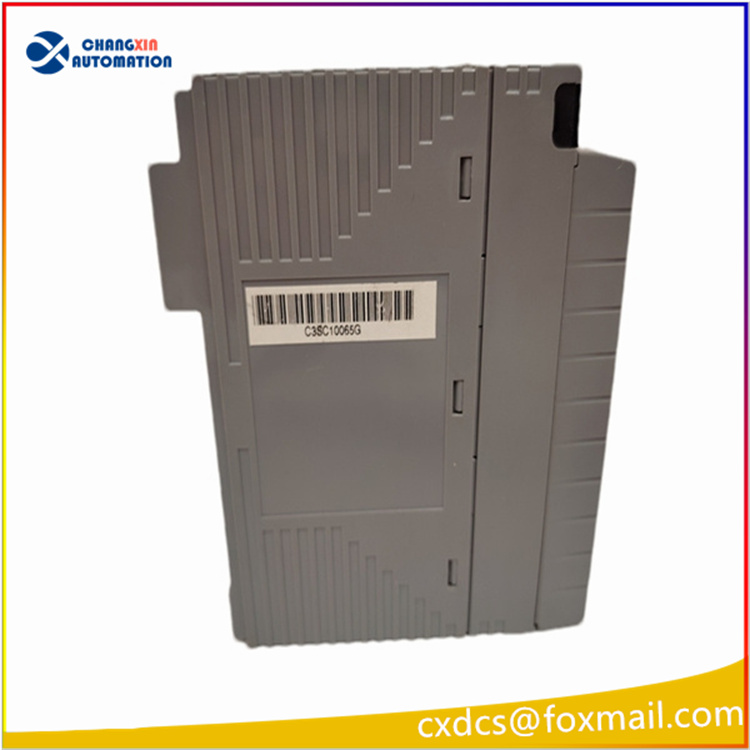

YOKOGAWA AAI141-H50 S2 16 通道 HART 模拟量输入模块

一、基础信息

• 品牌：YOKOGAWA（横河电机，日本原装）
• 型号：AAI141-H50 S2
• 产品类型：4-20mA 模拟量输入卡（AI 卡）
• 适配系统：CENTUM CS3000 / CENTUM VP DCS 现场控制站 FCS
• 后缀说明
  • H50：带HART 协议+ 增强型通道故障诊断功能
  • S2：硬件固件版本 2 代，兼容 VP R6 及以上新版本系统
• 安装方式：横河标准 NFBU/NFDRI I/O 机架热插拔安装，支持双冗余配置

二、核心功能

1. 16 路 4~20mA 标准电流信号采集 采集两线制压力、温度、流量、液位变送器模拟信号，将现场模拟量转换成数字信号上传 FCS 控制器，用于 PID 调节、工艺监控、参数报警、历史归档。
2. 内置 HART 总线通讯 每通道支持 HART 协议，可在上位机读取变送器量程、故障码、设备位号、温度补偿值等多变量，支持远程仪表组态、在线故障诊断，无需现场手持手操器逐台调试。
3. 全通道故障诊断 可精准检测信号线开路、短路、超量程、回路漏电故障，系统弹窗报警并定位具体故障通道，大幅缩短仪表回路排查时间。
4. 支持冗余运行 同机架可两块 AAI141-H50 做 1:1 冗余，单卡故障自动无扰切换，保障电厂、化工关键工艺不间断采集。

三、关键电气参数

四、面板指示灯定义

• RUN（绿色）：常亮 = 模块正常运行；闪烁 = 自检 / 通讯初始化
• ERR（红色）：常亮 = 模块硬件故障、通讯异常；闪烁 = 某一路通道故障（短路 / 开路）
• HART 灯：数据闪烁表示正在与现场 HART 仪表交互通讯

五、典型应用场景

1. 火电、燃气电厂 DCS 系统：锅炉温度、压力、汽包液位、流量测点采集
2. 石油、化工、煤化工装置工艺参数监控、精馏塔、反应釜过程控制
3. 水处理、制药、冶金行业横河 CS3000/VP 系统仪表信号采集
4. 老旧装置 I/O 卡件备件更换、HART 智能仪表改造升级

六、同系列兼容型号

1. AAI141-H00 S1/S2：基础 HART 版，无增强诊断，可直接替换
2. AAI141-S00：不带 HART 功能，仅普通 4-20mA 采集，无法读取仪表 HART 数据

注意：AAI141 为非隔离 AI 卡，强干扰场景建议仪表侧加装安全栅；如需通道隔离需选用 AAB141 系列隔离型 AI 卡。
