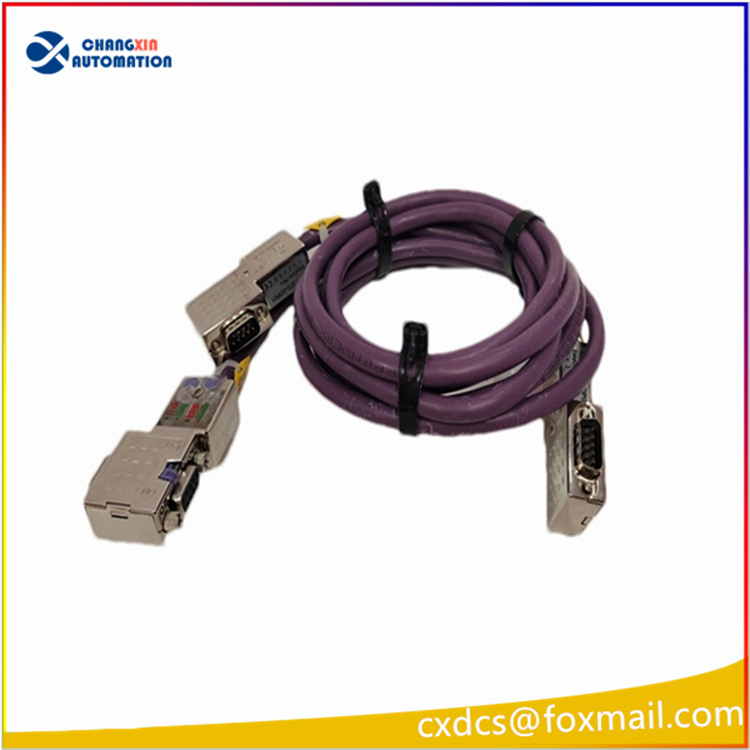

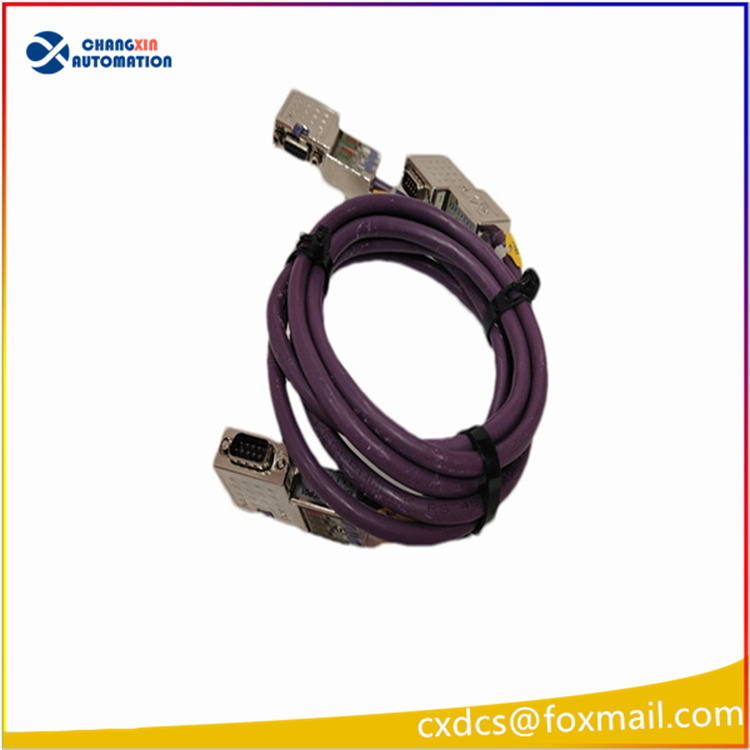

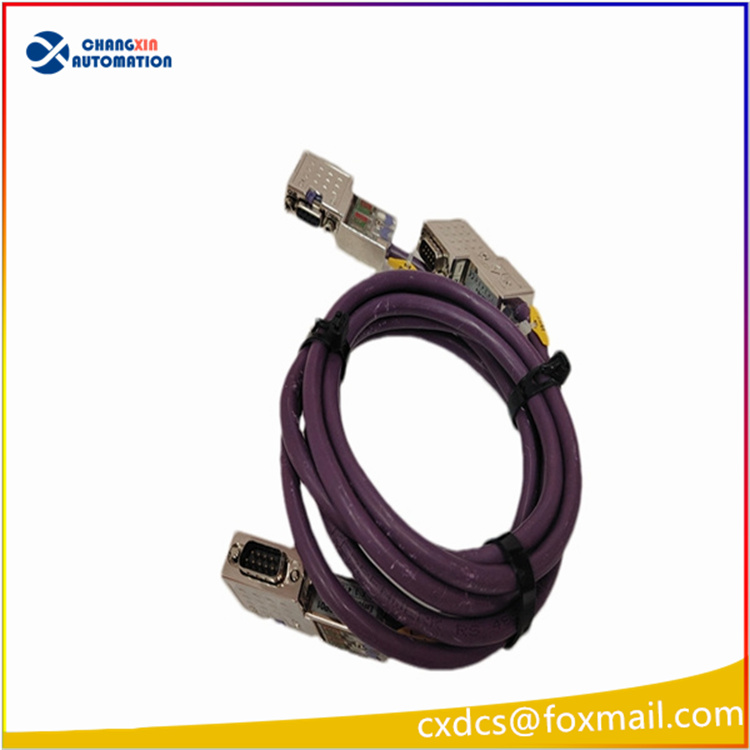

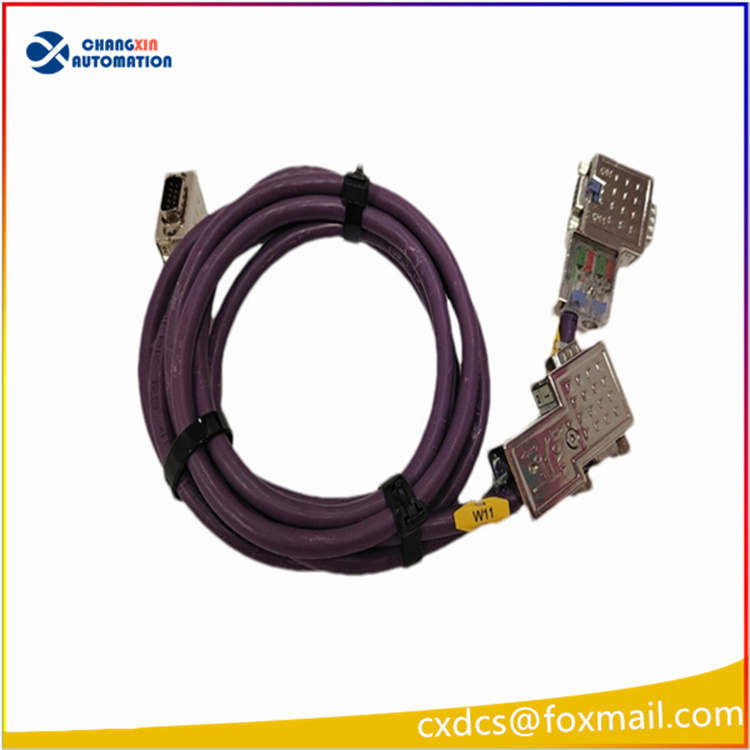

ABB VIPA 972-0DP01 PROFIBUS-DP 总线连接器

ABB VIPA 972-0DP01 PROFIBUS-DP 总线连接器（90° 出线）

一、基础信息

• 品牌：VIPA（惠朋，现归属 ABB 旗下）
• 型号：972-0DP01
• 产品类型：PROFIBUS-DP RS485 总线接头（90° 侧出线）
• 接口：标准 DB9 针公头，带编程调试 PG 口
• 接线方式：EasyConn 免剥线 IDC 穿刺式快速接线
• 外壳：全金属屏蔽压铸锌外壳，强抗电磁干扰

二、核心功能

1. PROFIBUS 总线物理层连接 实现 PLC、分布式 I/O、变频器、仪表等设备接入 PROFIBUS-DP 现场总线，完成控制器与从站间实时数据交互。
2. 可切换终端电阻 内置 150Ω 总线匹配电阻，侧面拨码开关 ON/OFF 控制；总线首尾两端接头必须拨至 ON，中间节点拨 OFF，消除信号反射、防止总线通讯闪断、丢站。
3. 自带 PG 调试接口 侧面预留独立 DB9 调试口，无需断开总线即可接入电脑、编程器，在线下载程序、总线故障诊断、监测通讯状态。
4. 免剥线快速接线 红绿标识 A/B 信号线，直接压接穿刺固定，不用剥线，施工高效，兼容单芯、多芯紫色 PROFIBUS 标准电缆。

三、关键电气参数

四、接线定义

• 绿色线 A → DB9 针 3 脚
• 红色线 B → DB9 针 8 脚
• 屏蔽层压接在接头金属外壳可靠接地

五、兼容替代型号

1. 西门子 6ES7 972-0BA52-0XA0（90° 出线，功能引脚完全通用）
2. VIPA 972-0DP10（直出线款，仅出线方向不同，电气兼容）

六、典型应用场景

1. ABB VIPA、西门子 S7 系列 PLC PROFIBUS-DP 分布式控制系统；
2. 电厂 DCS、SIS 系统、高压变频器、励磁系统总线通讯组网；
3. 冶金、化工、水处理、轨道交通自动化设备总线组网；
4. 老设备总线接头老化、通讯故障备件替换。
