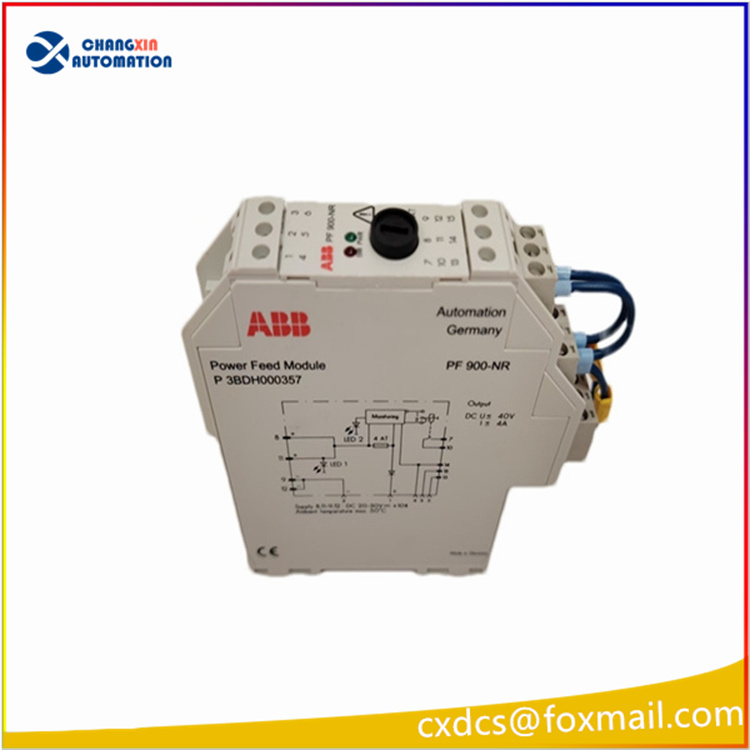

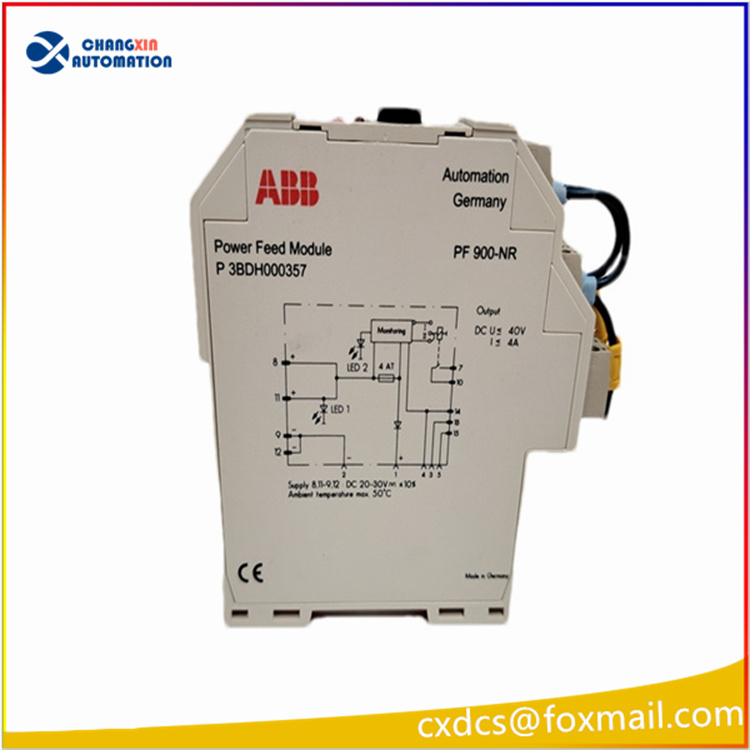

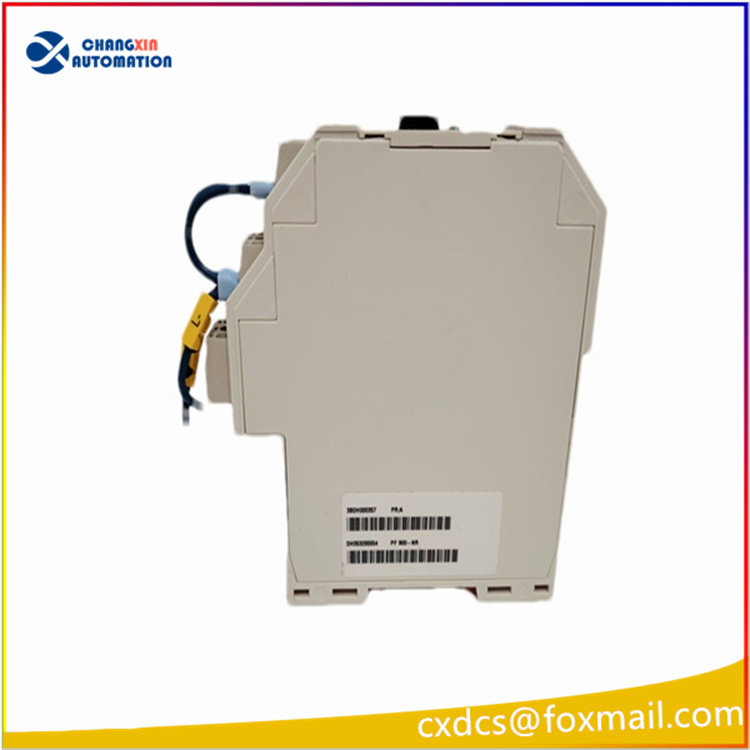

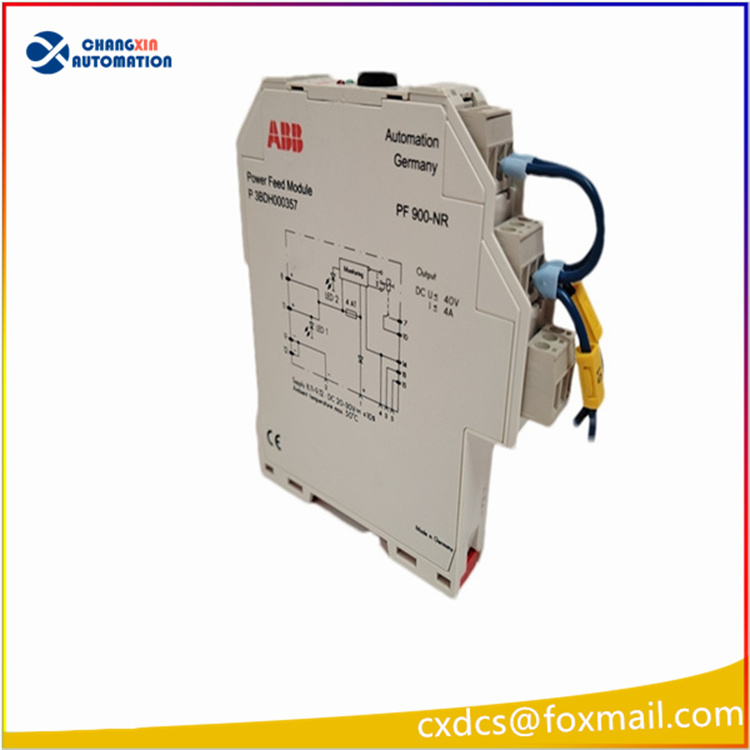

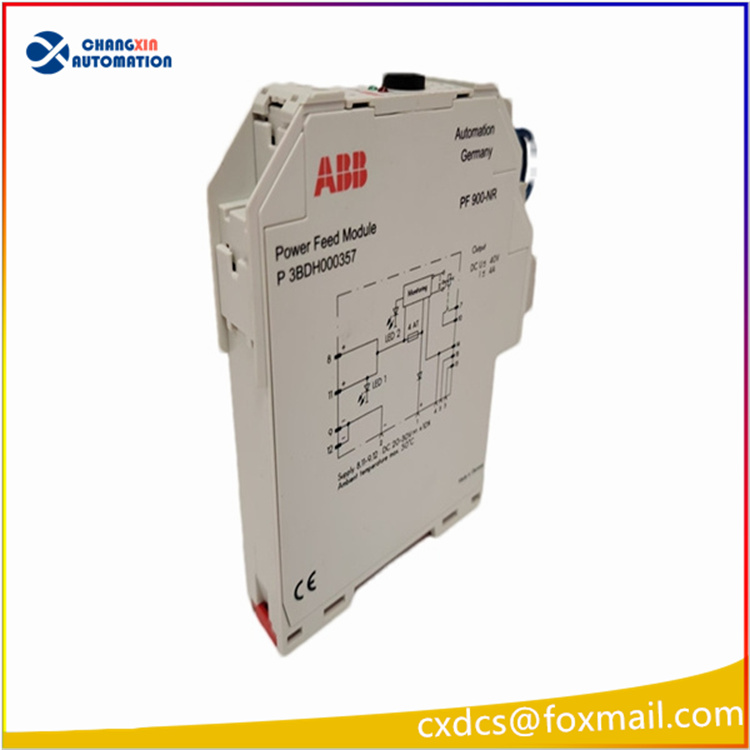

ABB PF900-NR 3BDH000357 电源馈电模块

一、基础信息

• 品牌：ABB（德国制造）
• 型号：PF900-NR
• 物料编码：3BDH000357
• 产品名称：Power Feed Module 电源馈电模块
• 配套底座：专用 PR 900-N 电源导轨背板
• 适配系统：ABB 800xA、PROFIBUS DP/PA 链路设备 LD800P、AC800M DCS 系统
• 安装方式：DIN 导轨 + PR900-N 系统背板插拔安装

二、核心功能

1. 系统背板 24V 直流集中馈电 为 PR900-N 导轨上的 LD800P 总线链路器、现场总线接口卡件提供稳定24VDC工作电源，单模块额定输出 4A，双模块并联冗余可扩容至 10A 输出。
2. 双路冗余供电输入 支持两路独立 24VDC 电源接入，实现供电冗余，一路电源故障时无缝切换，保障总线通信不间断，适配电厂、化工 SIS/DCS 高可靠场景。
3. 完善故障监测与报警输出 内置过流、短路、过温、欠压硬件保护；面板红绿状态指示灯实时显示运行 / 故障；配备无源故障继电器触点，可上传系统集中故障报警信号。
4. 硬件模式组态 通过板载跳线设置供电模式、故障报警触发逻辑，适配单电源 / 双冗余电源两种机柜供电方案。

三、关键电气参数

四、面板指示灯说明

• 绿色 RUN 灯常亮：电源输入正常、模块馈电工作正常
• 红色 FAULT 灯常亮：输出短路、过流、供电欠压、模块过热故障
• 故障触发时，7#、10# 端子继电器吸合，向上位系统发送总故障信号

五、典型应用场景

1. 火电、燃气电厂 800xA 系统 PROFIBUS PA 现场总线机柜供电，LD800P 总线耦合器配套馈电；
2. 石油、化工 SIS 安全仪表系统、DCS 控制系统总线设备冗余供电；
3. 水处理、冶金、造纸行业 ABB AC800M 集散控制系统卡件电源馈电；
4. 老旧 ABB 总线控制柜备件更换、供电回路冗余改造升级。
