ABB XUD194A（3BHC018137R0001）远程控制接口模块

一、基础信息

• 品牌：ABB
• 型号全称：XUD194A
• 物料订货号：3BHC018137R0001
• 所属控制系统：AC800PEC（PCS6000 大功率变流器控制系统）
• 产品名称：RCI-Box 远程控制信号采集接口盒

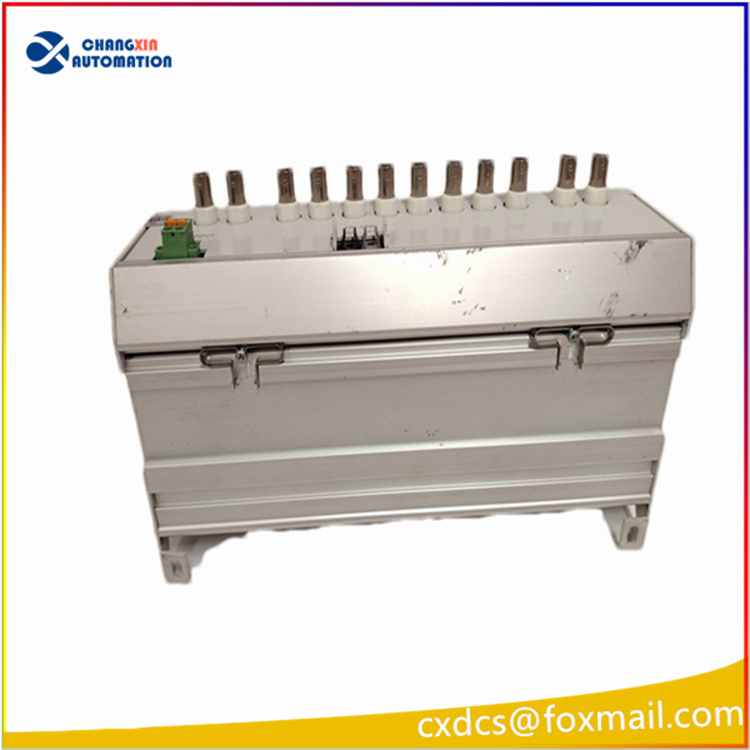

• 安装方式：标准 DIN 导轨安装（控制柜内）
• 供电：DC24V 工业直流供电

二、核心功能

1. 变流器内部高速信号引出监测 专门用于 PCS6000 高压变频、大功率整流逆变装置，将 AC800PEC 控制器内部高速数字控制信号，转换为可外接示波器的模拟电压信号，无需拆机搭探针，就能实时观测 IGBT 驱动、电压电流闭环、PWM 脉冲等高速内部波形，用于调试、故障溯源、性能标定。
2. 多路信号通道选择输出 模块集成多路信号选择通道，可在上位 PCS6000 控制软件内自由配置需要监测的内部信号，单台模块多支持8 路信号同步观测，通过面板 BNC 同轴端子外接示波器、数据记录仪。
3. 信号缓冲隔离防护 内置信号缓冲、电气隔离电路，既保护主控 CPU 不受外部测量设备干扰，也避免变流器高压侧串扰损坏测试仪器，提升现场调试安全性。

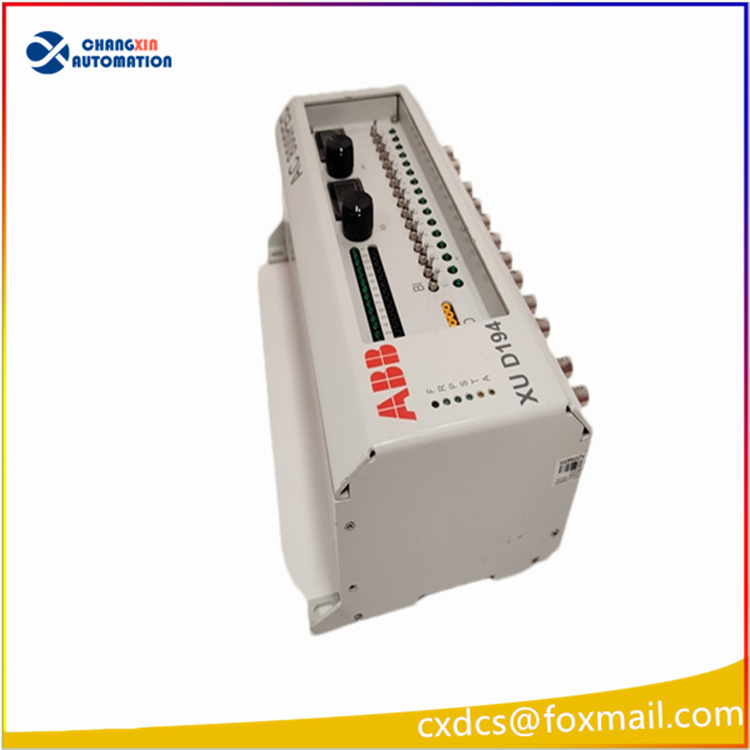

4. 状态就地指示 面板配备电源、运行、通道选中 LED 指示灯，搭配两位数码管，直观显示当前选中的监测通道编号，方便现场快速核对信号源。

三、硬件接口配置

1. 输入侧：内置排线接口，通过专用电缆连接 AC800PEC 主控单元内部信号总线

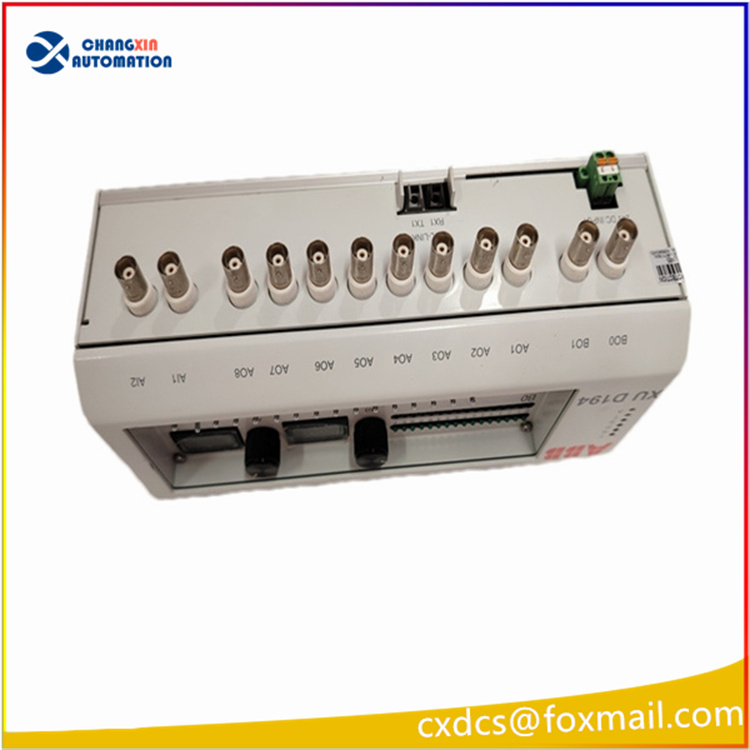

2. 信号输出：8 路 BNC 同轴端子（BO0~BO7），模拟信号电压输出
3. 状态接口：电源端子 GND、24VDC 供电端子

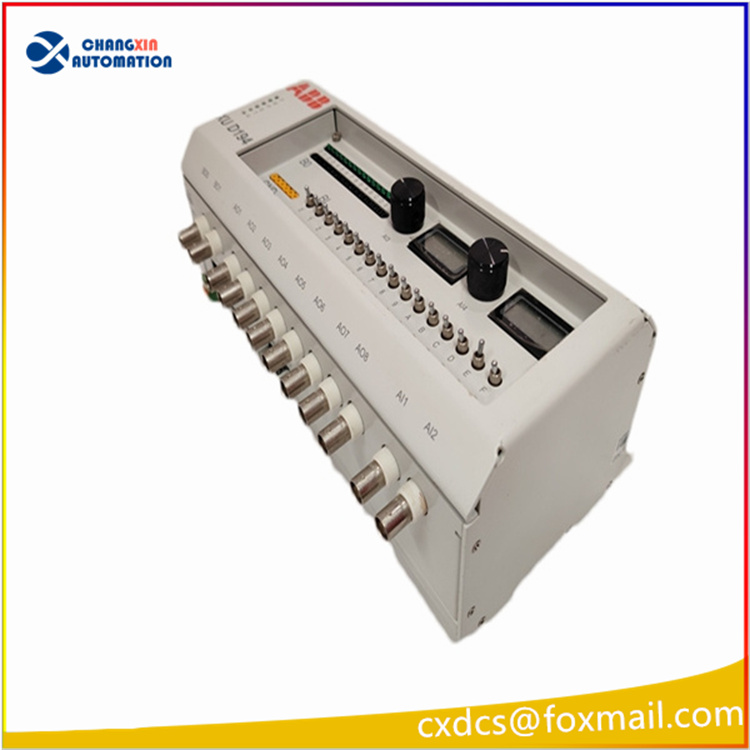

4. 操作部件：通道选择旋钮、两位数码管、运行 / 故障状态指示灯
5. 板载：三防涂层工业 PCB，抗电磁干扰，适配电厂、冶金大功率变流现场严苛工况

四、关键电气参数

五、典型应用场景

1. 电厂 PCS6000 高压变频风机、水泵调速系统调试、故障波形抓取；
2. 冶金轧机、矿井提升机大功率四象限传动装置闭环控制参数整定；
3. 新能源并网变流器、高压 SVG 柔性输电设备内部控制逻辑排查；
4. ABB AC800PEC 系统设备维保、老旧装置备件替换、故障诊断。
