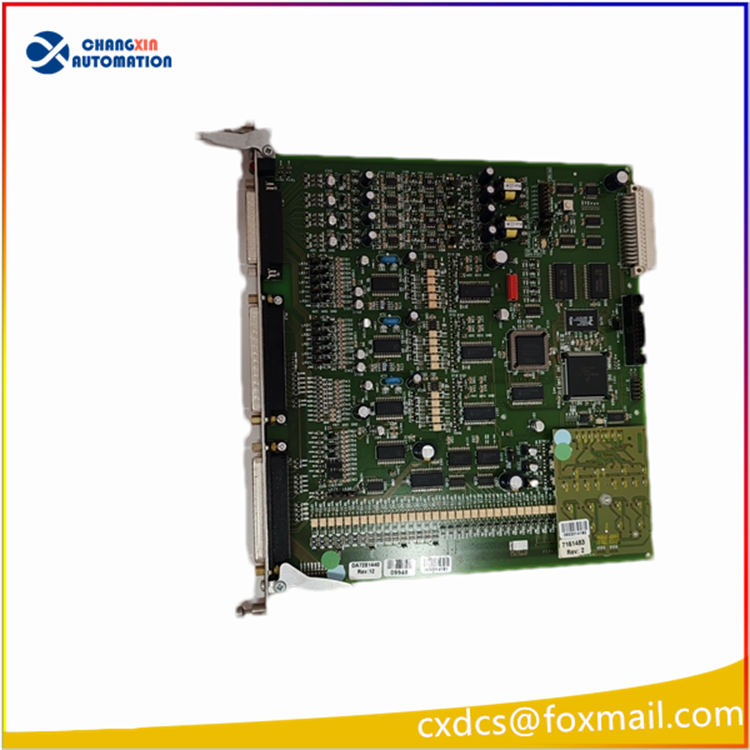

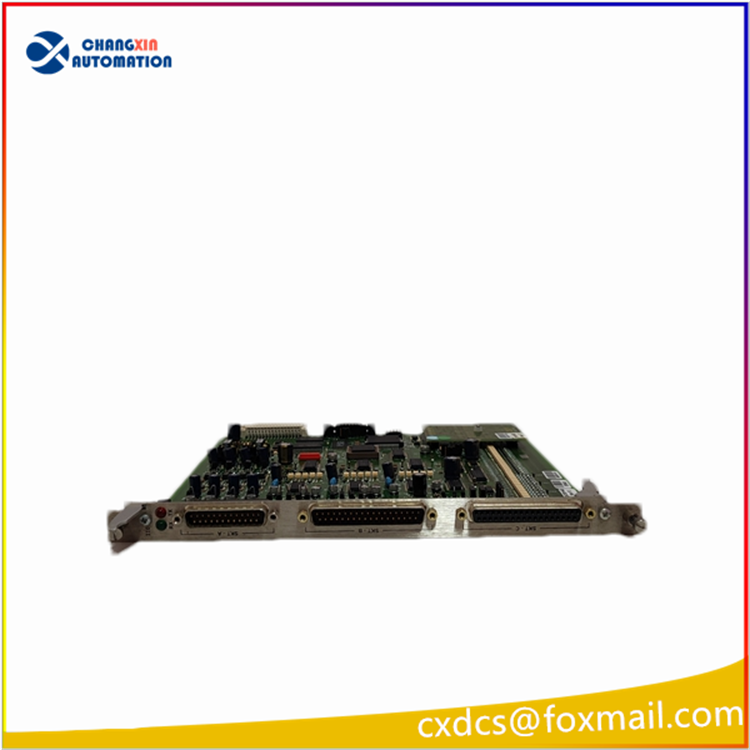

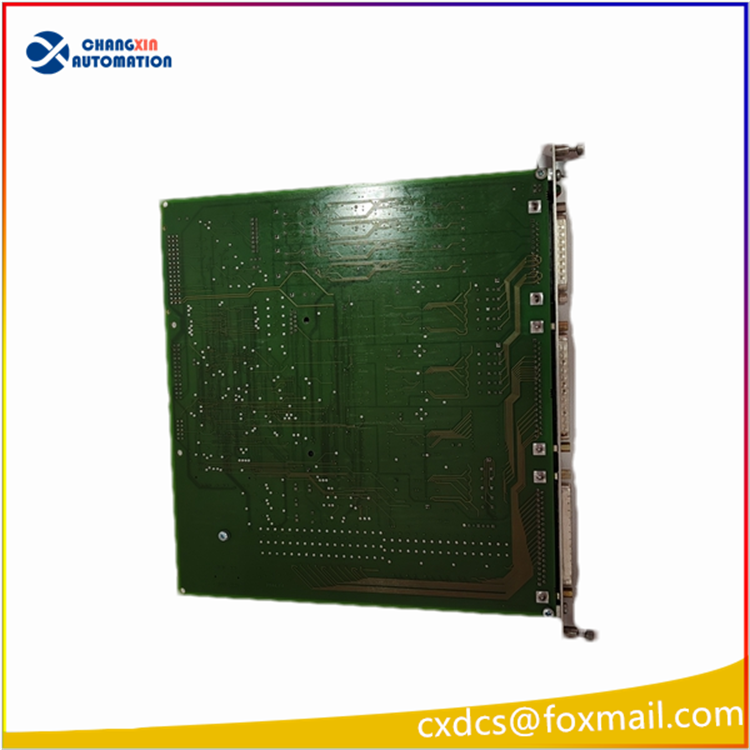

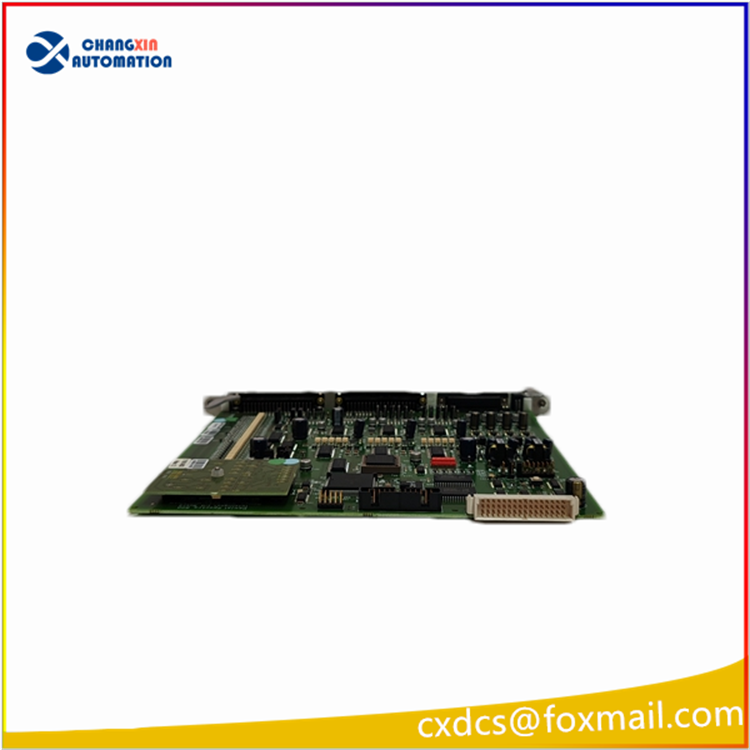

EMERSON P144.R4 艾默生智能 I/O 板卡

一、基础型号定位

1. 品牌型号：EMERSON（艾默生）P144.R4
2. 设备类型：机架式智能混合 I/O 控制板卡（VME 总线标准工控板）
3. 系统归属：早期艾默生过程 DCS / 大功率传动控制系统配套采集卡，非 DeltaV 系列，属于停产备件类工控板
4. 硬件形态：标准 VME 6U 机架插卡，三排 DB62 工业端子对外接线，背部 VME 总线背板插槽通讯

二、核心硬件通道规格

1. 信号通道配置

• 数字输入 DI：16 路无源开关量采集，适配断路器、继电器辅助触点、限位开关
• 继电器数字输出 DO：16 路继电器触点输出，单路10A 负载，驱动接触器、指示灯、电磁阀
• 集成模拟量调理电路：支持 4-20mA、0-10V 标准工业模拟信号采集输出，内置信号隔离抗干扰
• 板载独立信号处理 MCU，本地完成滤波、超限判断、故障诊断，减轻主控制器运算负荷

2. 电气供电

• 工作电源：20～32VDC（标准 24VDC 工业直流）
• 整机典型功耗：18W
• 隔离设计：现场 I/O 与背板总线电气隔离，抵御强电磁干扰（电厂、冶金大功率传动场景适配）

三、通讯与总线

1. 背板总线：VME 并行总线，与系统主控 CPU 高速数据交互
2. 外部扩展协议：支持 Modbus RTU、以太网 TCP/IP，可对接上位监控、第三方 PLC
3. 自带硬件故障指示灯：通道断线、过流、总线通讯故障独立 LED 报警，快速定位点位故障

四、环境与机械参数

• 工作温度：-10℃ ～ +55℃；存储温度 - 40℃～+70℃
• 湿度：90% RH 无凝露，满足工业柜内长期运行
• 防护等级：IP20（仅机柜内安装使用）
• 安装：6U 标准 VME 机架插拔式安装，支持热插拔维护（部分系统冗余架构下）
• 尺寸：240×150×35mm，单块净重约 0.4kg

五、核心功能特点

1. 混合信号一体化采集 同时处理开关量、模拟量，一套板卡兼顾现场传感器采集与执行器驱动，减少机柜内板卡数量。
2. 全通道自诊断 实时监测每一路输入输出断线、短路、过载故障，上传故障代码至主控，方便运维排查。
3. 冗余兼容 支持双板卡冗余热备配置，适用于电厂、化工关键机组不停机控制场景。
4. 工业强抗扰设计 多层 PCB 屏蔽、TVS 浪涌保护，适配大功率变频器、高压开关柜周边强电磁环境。
5. 模块化扩展 多块 P144.R4 可并联插在同一 VME 背板，按需扩展 I/O 点位，系统扩容灵活。

六、典型应用场景

1. 大功率传动系统配套：同步电机变频、励磁控制柜现场信号采集（和你之前查询 ABB AC800PEC 励磁控制器配套使用场景相近）
2. 火电 / 水电厂辅控系统：风机、水泵、断路器、阀门状态监控与联锁控制
3. 石油化工、冶金轧机分布式过程数据采集
