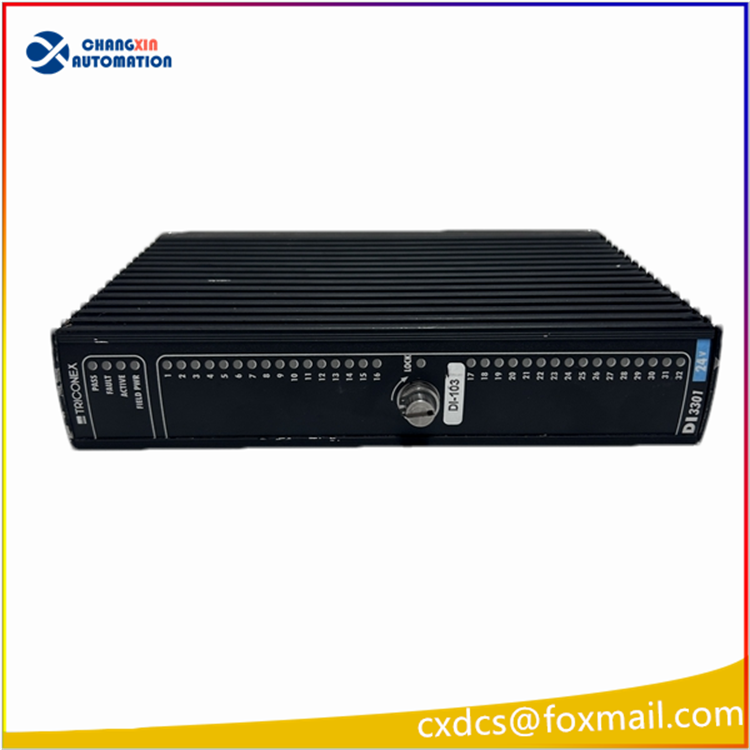

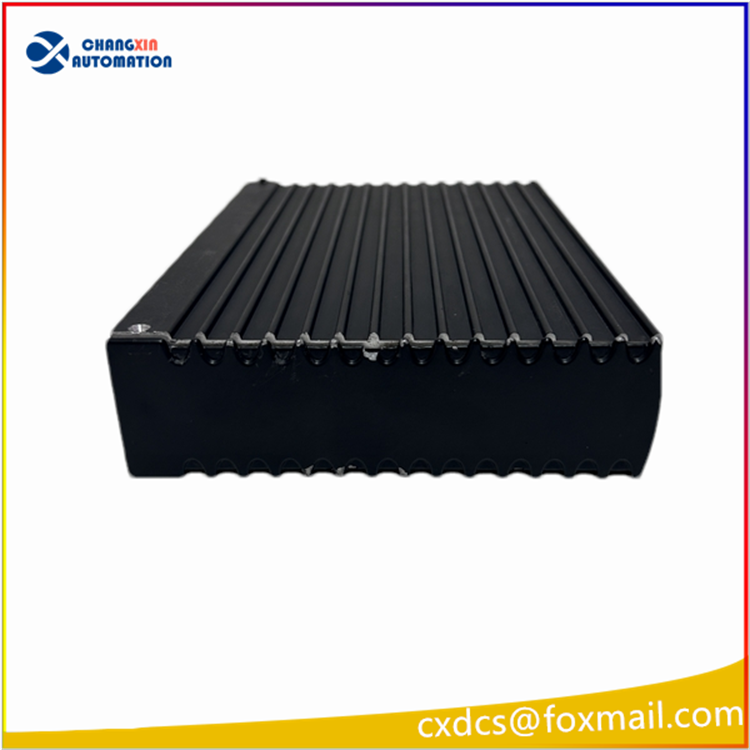

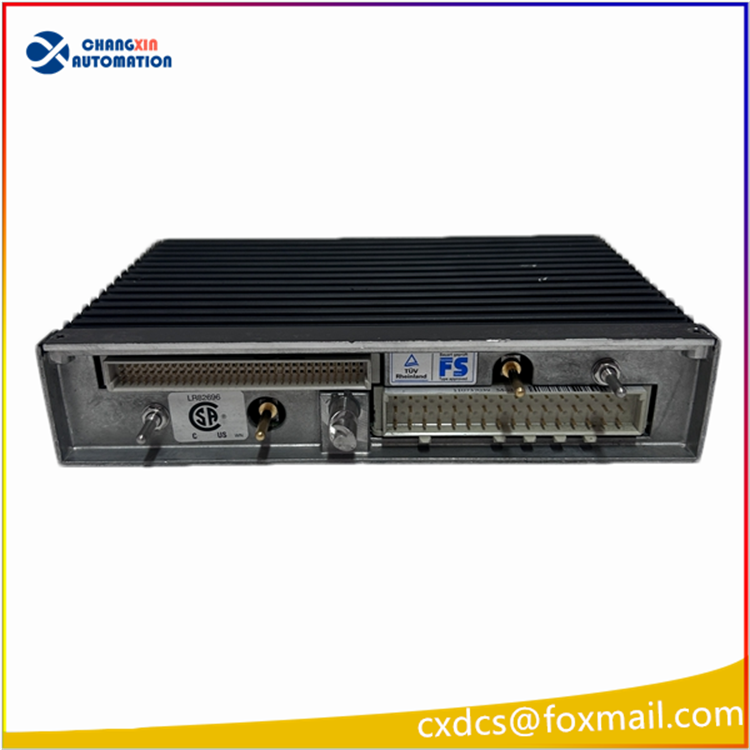

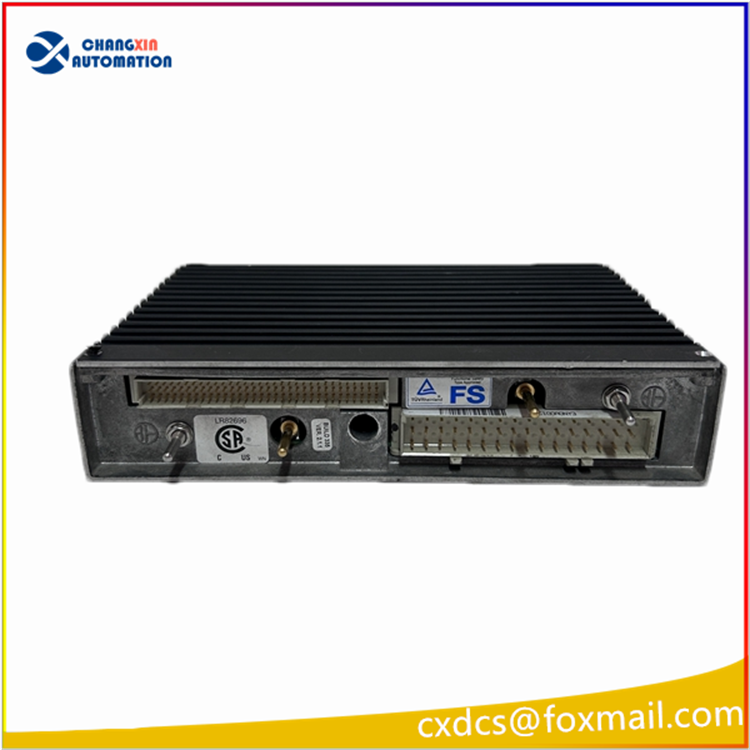

TRICONEX DI3301 数字输入模块
TRICONEX DI3301 数字输入模块
基础定位
品牌：Triconex（Invensys / 施耐德旗下） 系列：Tricon 三重冗余 SIS 安全仪表系统 类型：
24VDC 数字输入卡件，安全级 SIL3
关键规格
- 通道配置
- 32 路隔离数字输入
- 分组隔离，每 8 通道一组隔离
- 输入电压：24 VDC 现场信号
- 冗余架构 标准三重化（TMR）设计，三块 DI3301 并行表决，单卡故障不影响系统运行，满足安全停机要求。
- 电气参数
- 接通阈值：典型 10VDC 以上判定 ON
- 断开阈值：≤5VDC 判定 OFF
- 反向极性保护、过压保护
- 现场回路支持带干触点 / 有源 24V 传感器
- 硬件安装
- 适配 Tricon 主机架槽位
- 带电可插拔（热插拔）
- 背板总线三冗余通讯
防护与认证
- 安全认证：SIL3、TÜV 认证
- 防爆：可用于 Class I Div 2 危险区配套机架
- 工作温度：0℃～60℃工业机柜环境
典型应用场景
- 石化、化工 SIS 安全联锁系统
- 锅炉、透平机组紧急停车 ESD
- 油气井口、管线安全监控
- 火电、冶金关键工艺安全保护
同系列对照
- DI3301：32 点 24VDC 数字输入（主流常用）
- DI3302：高抗干扰强化版
- DO 系列为数字输出（DO3401 等）
配套备件
配套端子板型号：TB3301（接线端子底座），信号电缆直连 TB3301 再对接 DI3301 卡件。
