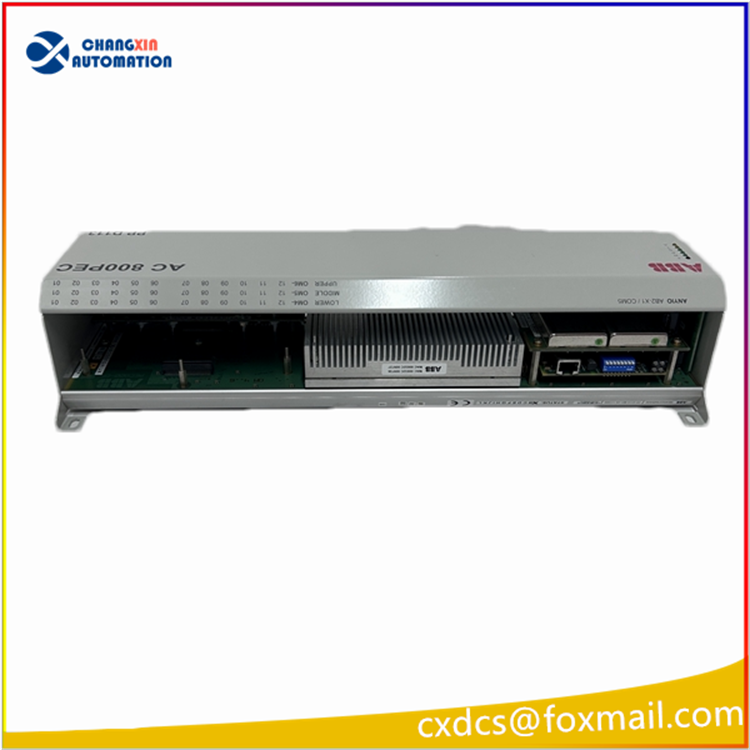

ABB 3BHE032025R0101 PCD235A101 AC800PEC 励磁模块

ABB 3BHE032025R0101（PCD235A101）AC800PEC 励磁 / 传动高性能主控模块

产品细节说明：

1. 完整物料编码 订货零件号：3BHE032025R0101 功能型号：PCD235A101，归属 AC 800PEC / System 800xA / UNITROL 励磁平台
2. 两大核心应用场景

• 场景 1：UNITROL 发电机励磁 AVR 主控，适配火电、水电、燃气轮同步机组，同平台 PPD113/PPD117 励磁系列配套硬件架构
• 场景 2：AC800PEC 大功率变频传动主控，轧机、风机、压缩机、船舶推进多电机同步矢量控制核心

3. 产地瑞典，属于实时高性能运动 / 电力控制 CPU 单元，支持 1:1 主备、TMR 三重冗余 SIL2 安全架构

二、核心硬件运算与存储

• 处理器：增强型 32 位 PowerPC 实时浮点 DSP，毫秒级控制周期，内置 AVR 调压、PSS 稳定器、电机矢量算法
• 内存配置：32MB 运行 RAM、16MB Flash 程序存储，故障录波、事件时序断电保存
• 散热：一体式铝合金被动散热鳍片，无风扇免维护长寿命工业设计
• 整机净重：约 1.48kg，标准机架立式安装尺寸 375×142×72mm

三、集成 I/O 通道配置

1. 模拟量 AI（±10V / 4–20mA） 3 路电压 / 电流采集：机端电压、励磁电流、无功功率、温度测点采样
2. 模拟量 AO（±10V） 3 路调节输出：可控硅触发调理、阀位、励磁基准给定
3. 数字 DI（24VDC 隔离） 12 路无源触点输入：并网开关、急停、保护跳闸、冷却系统状态反馈
4. 继电器 DO 16 路大功率继电器输出：灭磁开关、风机、故障报警、跳闸硬出口
5. 全部通道强弱电隔离耐压 2500VAC，抗电厂变频器强电磁干扰

四、多协议通信接口

1. 双路千兆以太网 支持 IEC61850、Modbus TCP、ABB 私有 DriveBus / 励磁总线，冗余对接 800xA DCS、G2000 系列 HMI 触摸屏
2. RS232 调试串口 电脑本地参数整定、固件升级、故障波形读取
3. 高速背板同步总线 主备模块毫秒级无扰切换，TMR 三冗余硬件表决防误跳、拒跳
4. 可选 Profibus DP 扩展子卡，对接 ACS880/ACS800 大功率变频传动柜

五、励磁系统核心功能（主力工况）

1. 四模式 AVR 闭环调压 恒机端电压、恒无功、恒功率因数、恒励磁电流平滑切换，调压精度≤±0.5% 额定值
2. 全套机组硬件级保护 过励 / 欠励、转子过流、失磁保护、逆变灭磁、误强励闭锁、甩负荷冲击抑制
3. PSS 电力系统稳定器 抑制电网低频振荡，满足各国电网并网技术规范
4. 全自动起励、零起升压、软停机时序逻辑 适配汽轮、水轮、燃气、柴油同步发电机、调相机
5. 故障录波诊断 记录故障前后数十秒电压、电流、触发脉冲波形，带毫秒时间戳日志

传动系统附加能力

• 多电机同步张力 / 速度闭环、负荷均分、零速满转矩矢量控制
• 轧机、挤压机、船舶推进、大型压缩机组多轴协同控制，同步抖动＜2ms

六、环境电气规格

七、典型应用行业

1. 火力 / 联合循环电站：汽轮、燃气发电机 UNITROL 励磁控制柜核心
2. 水力发电站：大中型水轮机组高压励磁系统
3. 海上 FPSO / 船舶电站：船用同步发电机、主推进变频传动控制
4. 冶金轧钢产线：主轧机、卷取机多电机同步 AC800PEC 传动主控
5. 化工油气：大型离心压缩机组变频驱动、防喘振协同控制
