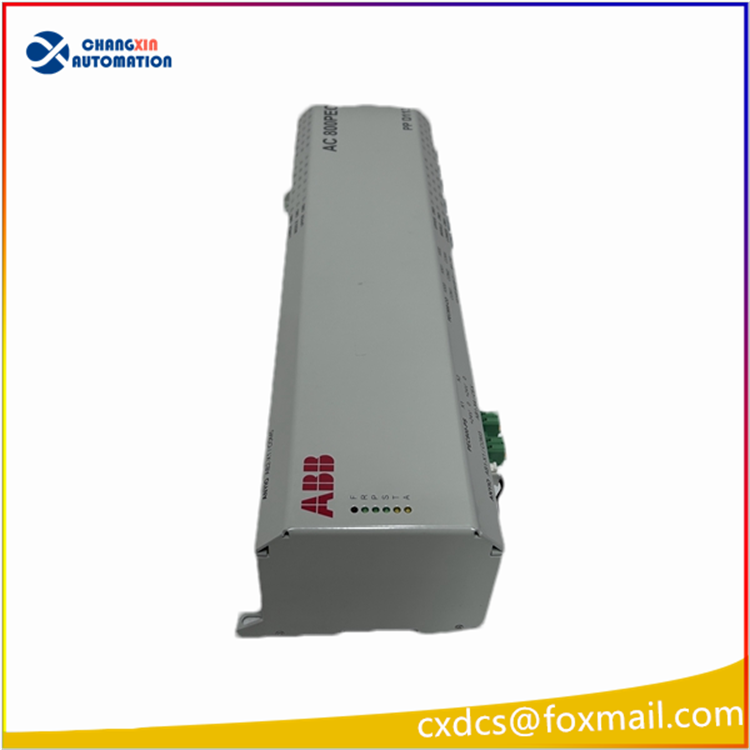

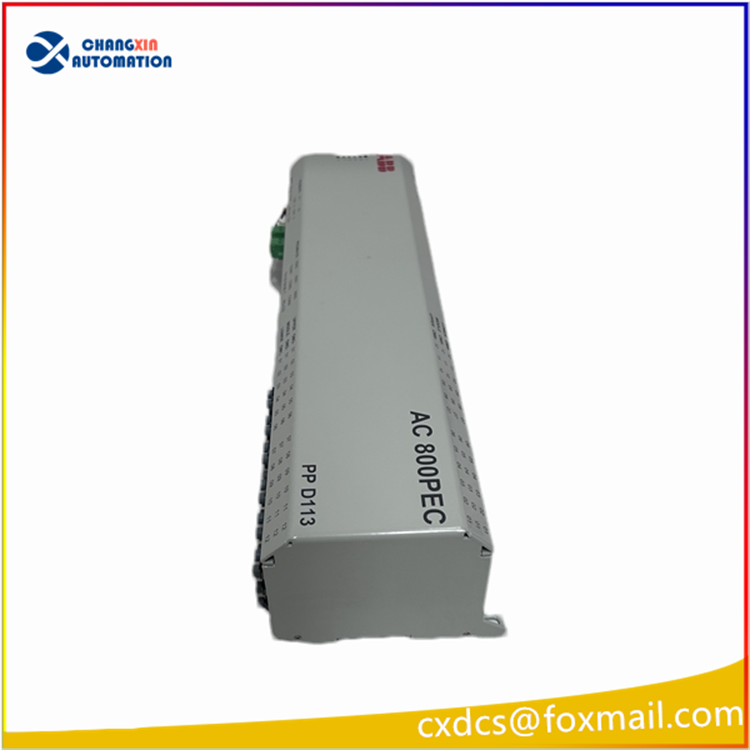

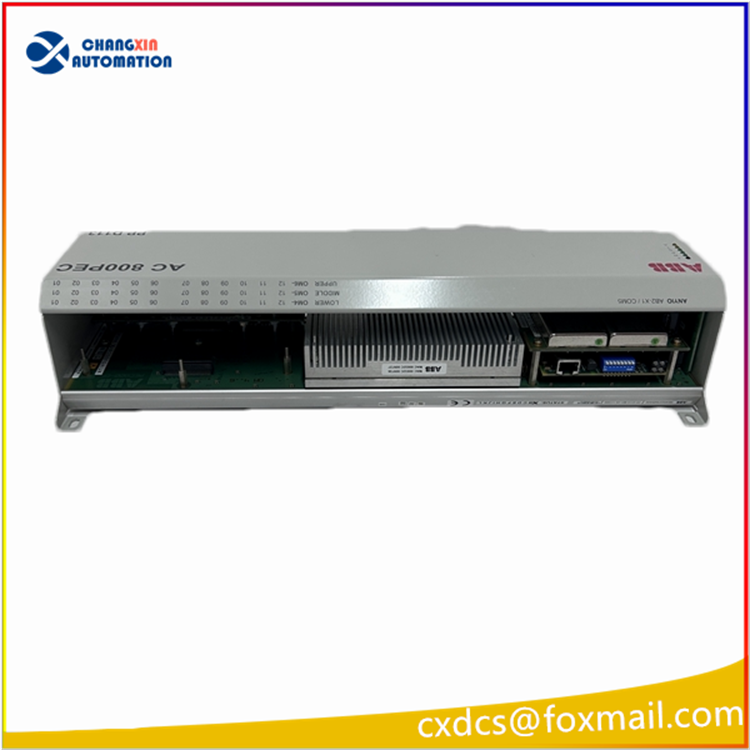

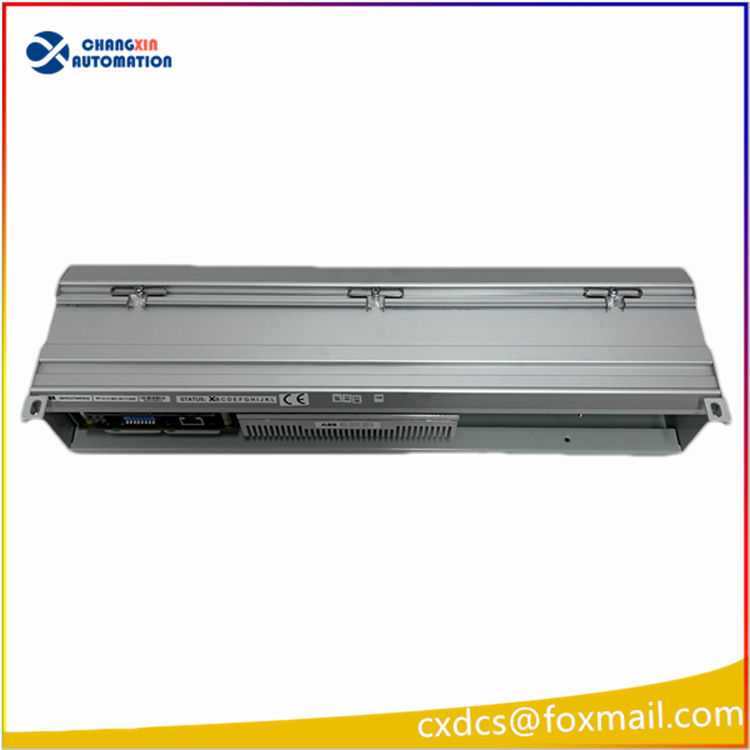

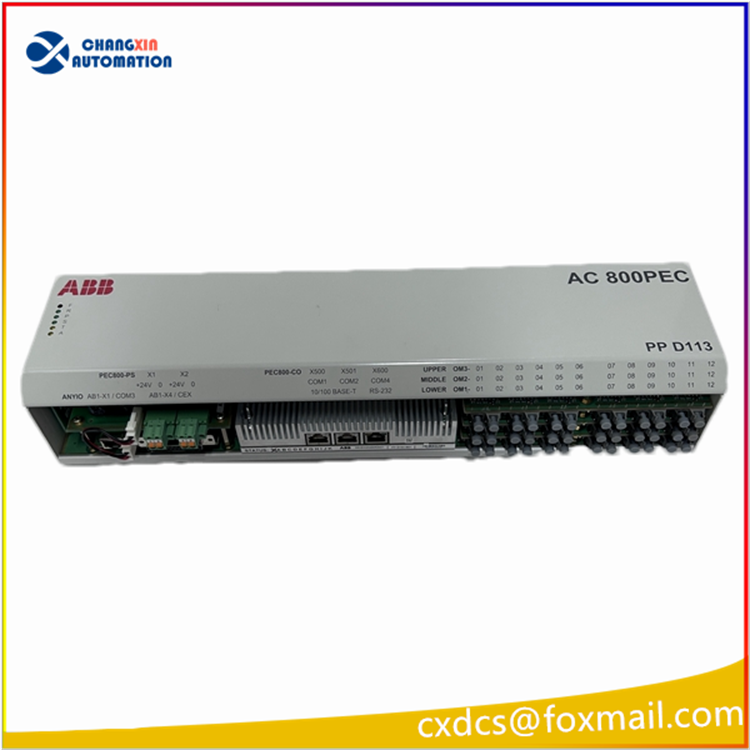

ABB 3BHE023784R2530 PPD113B01-25-111000 电力电子控制器

产品细节说明：
一、产品描述：

1. 完整物料编码 订货件号：3BHE023784R2530 型号全称：PPD113B01-25-111000
2. 两大适配平台
   • 主力场景 1：UNITROL 5000/6000 发电机励磁系统（AVR 励磁主控 CPU，同系列 PPD117 高端款对比，PPD113 为标准机组主力型）
   • 主力场景 2：AC 800PEC 大功率变频传动平台（轧机、风机、压缩机组矢量传动控制器）
3. 型号分段释义
   • PPD113：硬件系列；B01 = 一代硬件基板；25 = 功率 / 采样规格档位；111000 = 固件功能配置码
4. 产地瑞典，原厂长期供应电力工控备件

二、硬件核心架构

1. 运算核心

• PowerPC 高速浮点 DSP 处理器，内置 AVR 调压、PSS 稳定器、矢量传动算法
• 板载 1MB Flash 程序存储、512KB 高速 RAM，断电故障录波数据保存
• 自带大面积被动铝散热鳍片，无风扇长寿命工业设计

2. 接口与通道配置

1. 通信端口
   • 双路千兆以太网：IEC61850、Modbus TCP、ABB 私有励磁 / 传动总线，冗余组网对接 DCS、HMI（G2000A5.7ST）
   • RS232 调试串口：电脑本地参数整定、固件升级
   • 背板同步总线：支持 1:1 主备、TMR 三重冗余机组架构
2. I/O 端子阵列
   • 模拟量 AI：机端电压、励磁电流、无功、定子温度高精度采样
   • 数字 DI：并网开关、保护跳闸、冷却系统、急停触点
   • 脉冲驱动输出：可控硅整流桥触发脉冲、灭磁开关、风机控制
   • 继电器 DO：故障报警、系统状态、跳闸出口硬接点

3. 电气供电

• 控制回路供电：24VDC ±20%，整机功耗约 12W
• 板载隔离电源，强弱电通道之间 2500VAC 绝缘耐压，抗电厂变频器强电磁干扰

三、关键功能（励磁场景为主）

1. 全自动 AVR 电压闭环调节 恒机端电压、恒无功、恒功率因数、恒励磁电流四模式无扰切换；调压精度≤±0.5% 额定电压
2. 全套机组保护逻辑 集成失磁、过励 / 欠励、转子过流、逆变灭磁、误强励闭锁、甩负荷冲击抑制等硬件级保护
3. PSS 电力系统稳定器 抑制电网低频振荡，满足各国电网并网标准，提升大机组并网稳定性
4. 冗余无扰切换 双 PPD113 主备并行运行，主模块故障毫秒级切换，励磁电流无波动、机组不解列；TMR 三冗余满足 SIL2 安全等级
5. 故障录波与诊断 记录故障前后数十秒电压、电流、触发波形，带毫秒时间戳；面板 LED 区分运行、故障、通讯、冗余同步状态

传动场景附加能力（AC800PEC）

• 大功率电机矢量控制、速度 / 张力闭环、多电机同步负荷分配
• 支持 Profibus DP、Modbus RTU、Anybus 多现场总线扩展子卡插槽

四、环境机械参数

五、典型应用场景

1. 火电 / 联合循环电站：汽轮、燃气发电机 UNITROL 励磁系统核心控制器
2. 水力发电站：大中型水轮机组高压励磁控制柜
3. 海上 FPSO / 船舶电站：同步发电机、调相机励磁调节
4. 冶金轧钢产线：主传动大功率变频 AC800PEC 主控单元
5. 化工压缩机组：大型电机变频驱动、防喘振协同控制

六、配套替换与供货信息

1. 成套配套部件
   • 人机界面：G2000A5.7ST 5.7 寸操作触摸屏
   • 上位系统：ABB Control Builder、Unitrol Tool 调试软件
   • 功率部件：可控硅整流桥、灭磁电阻、CT/PT 互感器
2. 货源与质保 原厂全新原装持续供货；市场同时流通拆机全功能测试件、翻新检修件；贸易商常规 12 个月整机质保，出货前励磁模拟台满载测试
3. 替换操作要点 更换后导入机组专属励磁参数，校准 CT/PT 变比、PSS 与保护定值；双冗余机组必须做主备切换联调，确认无电流跳变
4. 同系列档位对比
   • PPD113B01-25：标准中型机组通用款（本型号）
   • PPD117A3011：大容量高算力重型机组旗舰款
   • PPD113B01-10：小型水轮 / 柴油经济型简化版本
