ABB PPD117A3011 3BHE030410R3011

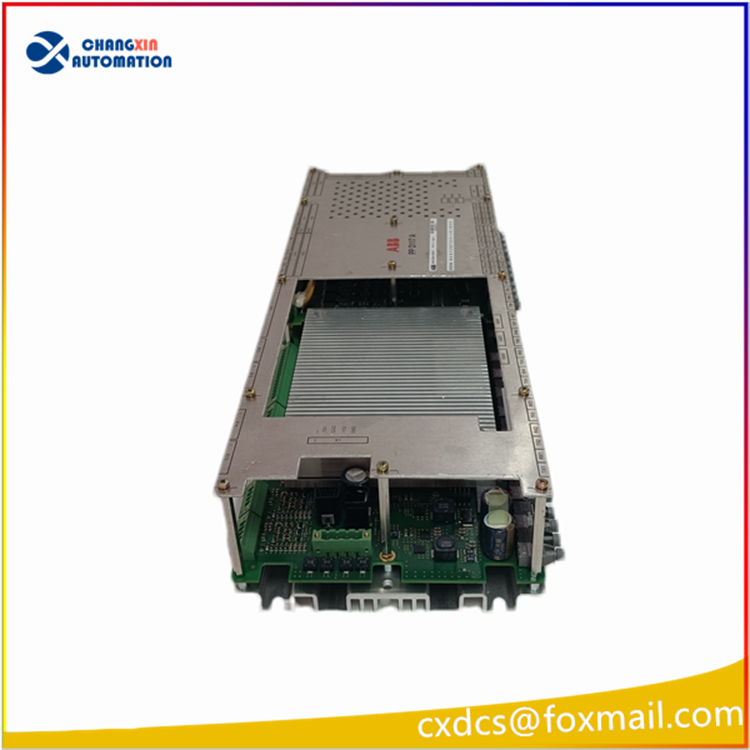

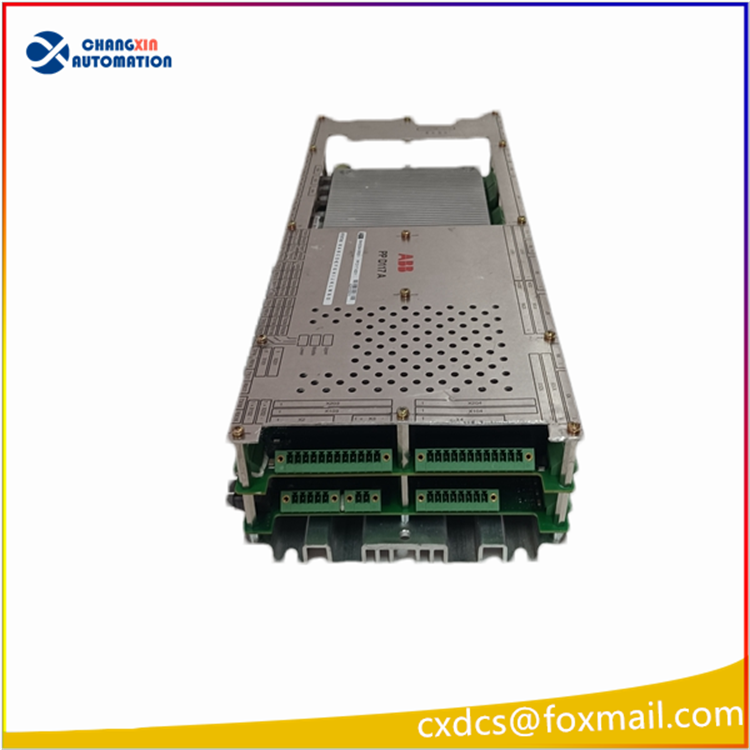

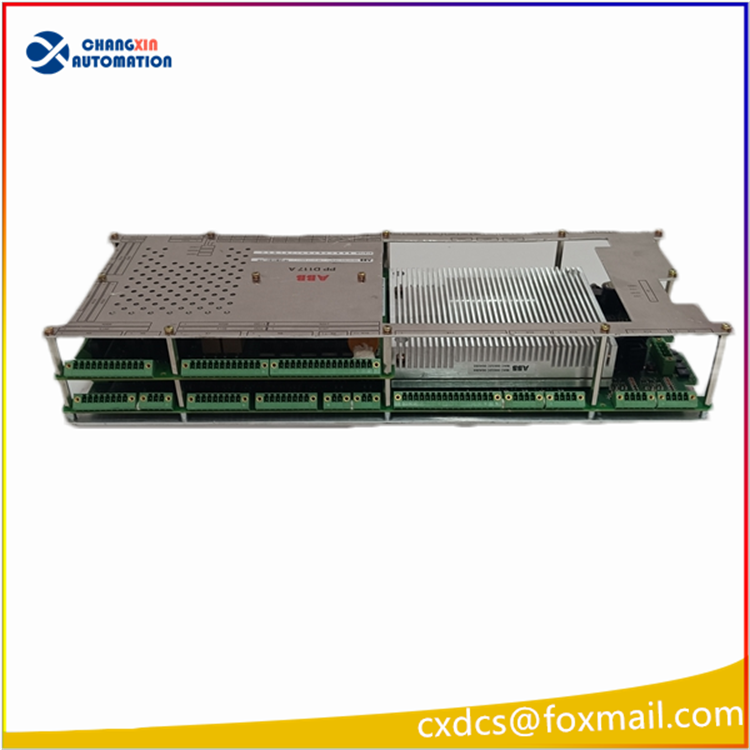

ABB PPD117A3011（3BHE030410R3011）UNITROL 励磁主控处理器模块
一、基础型号与定位

1. 完整料号
   • 型号简称：PPD117A3011
   • ABB 原厂物料编码：3BHE030410R3011
2. 归属平台：ABB UNITROL 系列数字同步发电机励磁系统核心 CPU 运算单元，适配 UNITROL 5000/6000 大型机组励磁柜
3. 产品类型：一体化集成功率驱动、信号采集、运算控制于一体的整机模块，并非单纯小板卡；带大功率散热鳍片，自带多路 I/O 端子排
4. 安全等级：支持 N+1 双冗余、三重 TMR 容错架构，满足电站 SIL2 安全运行规范，保障机组并网、甩负荷、故障跳闸全程稳定

二、核心硬件架构

1. 运算与采样单元

• 32 位高速浮点 DSP 主控芯片，内置专用励磁 PID / 电力系统稳定器 PSS 算法
• 板载高精度电压、电流互感器采样回路，采样频率 1kHz，电压调节精度≤±0.5% 额定值
• 板载 Flash 闪存存储机组参数、故障录波、事件时序日志，断电数据不掉失

2. 端子 I/O 通道

• 模拟量 AI：机端电压、励磁电流、无功功率、定子温度采集
• 开关量 DI：并网开关、保护跳闸、急停、冷却系统状态反馈
• 驱动输出：可控硅整流桥触发脉冲、灭磁开关、冷却风机控制指令
• 辅助测量：转子温度、轴承振动、功率因数闭环调节信号接口

3. 通信接口

• 双路 RJ45 以太网：Modbus TCP、IEC 61850、ABB 私有励磁总线，对接 DCS/AC800M、HMI（如 G2000A5.7ST 触摸屏）、远程监控平台
• RS485 串口：Modbus RTU、本地调试、手持操作面板通讯
• 背板内部总线：双机冗余同步，主备模块毫秒级无扰切换

4. 供电与功率

• 控制回路供电：24VDC ±20%，控制功耗约 12W
• 脉冲驱动功率回路内置隔离放大，可直接驱动大功率可控硅整流桥
• 整机净重约 1.8kg，金属全屏蔽壳体，大面积被动散热鳍片无风扇设计

三、电气环境参数

四、核心励磁控制功能

1. 多模式闭环调节 支持四种运行模式一键切换：机端恒电压、恒无功、恒功率因数、恒励磁电流；内置 PSS 电力系统稳定器，抑制电网低频振荡，提升并网稳定性
2. 全套机组保护逻辑 集成失磁保护、过励 / 欠励、转子过流、过电压、逆变灭磁、误强励闭锁等十余项硬件级保护，故障时快速输出跳闸灭磁指令
3. 双冗余无扰切换 两套 PPD117A3011 主备并行运行，主模块故障瞬间备机接管，励磁电流无波动、机组不解列不停机；TMR 三冗余架构可实现零误跳、零拒跳安全等级
4. 故障录波与诊断 可记录故障前后数十秒电压、电流、脉冲波形，带毫秒级时间戳；面板状态灯区分运行、故障、通讯、冗余同步状态，上位软件可远程读取溯源
5. 软起励与零起升压 全自动开机起励流程，平缓建立机端电压，避免冲击电网；适配汽轮发电机、水轮发电机、燃气轮发电机、柴油同步机组

五、典型应用场景

1. 火力 / 联合循环电站：大型汽轮、燃气发电机组 UNITROL 励磁系统核心
2. 水力发电站：水轮发电机高压励磁控制柜主控
3. 海上平台 / 船舶电站：船用同步发电机、FPSO 自备机组励磁控制
4. 工业自备电厂：钢铁、化工、炼化余热发电、沼气发电机组
5. 新能源配套：储能调峰同步调相机、无功补偿机组励磁调节
