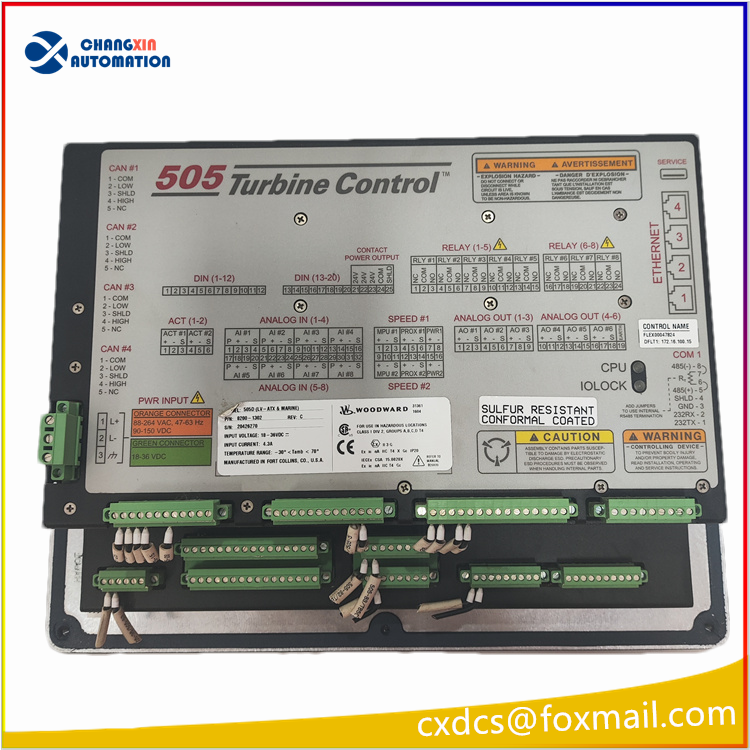

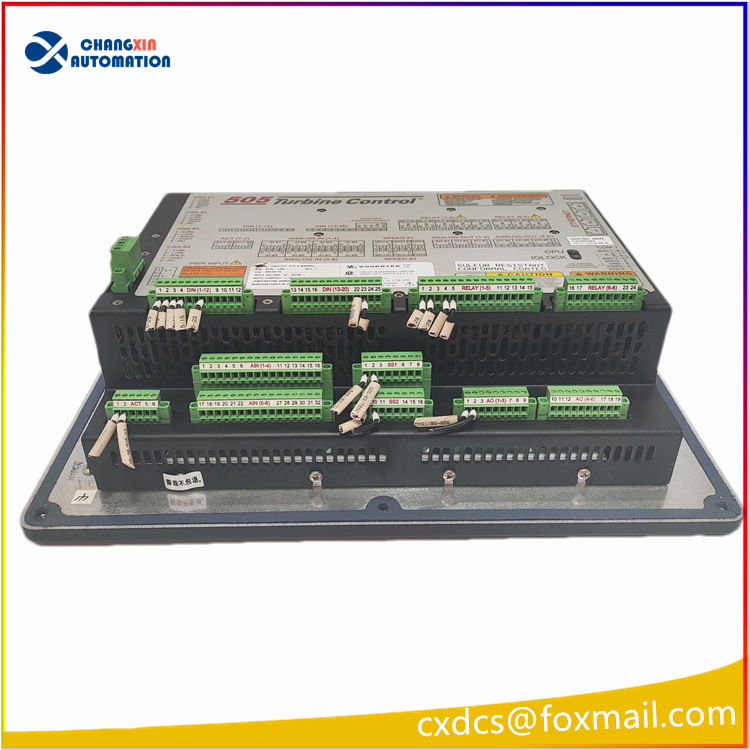

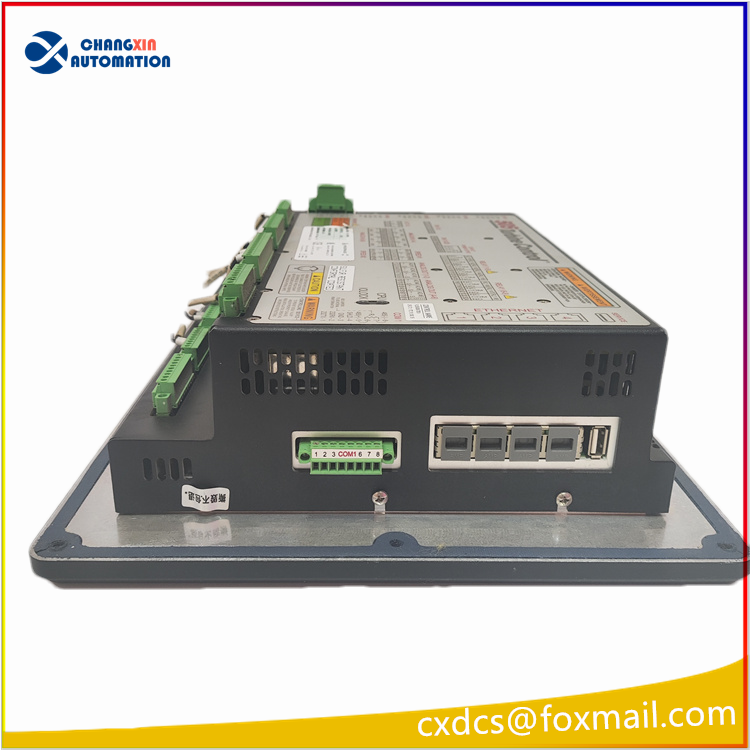

WOODWARD 8200-1302 数字涡轮调速控制器

一、基础定位

1. 型号归属：美国 Woodward 伍德沃德 505D 系列 一体化数字调速器，完整物料编号 8200-1302，Rev C 硬件版本
2. 核心用途：蒸汽轮机、燃气轮机、柴油发电机组、涡轮压缩机的转速 / 负荷 / 压力闭环主控，是能源动力行业标配调速保护单元
3. 身份区分：集成 8.4 寸 LCD 触摸屏 + 按键操作面板，整机一体嵌入式安装，并非独立插卡模块
4. 认证资质：CE、ATEX 防爆、船级社 IACS UR E10 商用船用认证，污染等级 3 级

二、核心硬件电气参数

三、关键控制功能

1. 高精度调速闭环 转速控制精度 ±0.05%，支持转速模式、负荷模式、压力 / 抽汽控制模式三模式切换；双动态 PID 参数适配冷热机组工况
2. 机组全自动启停逻辑 自带冷启动 / 热启动全自动时序程序，可绑定缸温、油温信号自动修正启动曲线；内置机组仿真模拟器，离线调试无需真机运转
3. 临界转速避让 三段可自定义临界速度屏蔽区间，自动升速跨跃危险共振转速，保护转子叶片与轴系
4. 完善安全联锁保护 10 路硬接线跳闸输入、超速峰值记录、零速联锁、远程下垂控制、频率死区稳压；所有跳闸事件带 RTC 时间戳存储日志
5. 伺服阀驱动适配 原生直驱伍德沃德、Moog 各类电液伺服执行器，闭环位置校正，支持 4–20mA 电流输出驱动阀位反馈回路

四、通信与组态

1. 上位对接 Modbus TCP/RTU 对接电厂 DCS、SCADA、HMI，远程读写转速、负荷、报警、设定值；支持 RemoteView 远程监控软件
2. 调试软件 使用 Woodward GAP、ServLink 上位工具，电脑 USB 直连下载程序、参数整定、故障诊断、曲线录波分析
3. 多语言面板 操作屏内置中文、英文等多国操作界面，本地按键含紧急停机硬旋钮（EMERGENCY STOP）

五、典型应用场景

1. 火电 / 热电：汽轮发电机、余热锅炉透平机组主控调速
2. 油气行业：燃气轮机压缩机组、管道增压透平、炼化蒸汽透平
3. 船舶动力：船用汽轮发电机、涡轮辅机调速（船级认证适配）
4. 工业自备电站：柴油 / 燃气发电机组并网调频、负荷分配

六、供货与替换信息

1. 原厂状态：505D 为成熟量产系列，原厂持续供货；市场货源分全新原装、拆机测试良品、翻新检修件
2. 质保周期：贸易商常规提供 12 个月整机质保，发货前满载通电全功能测试
3. 同系列对比

• 基础 505（无大屏，按键小屏）；505D（8 寸大屏人机一体，功能更强）；8200-1302 为标准汽机版，另有燃气机专用细分型号

4. 备件兼容：同系列 8200 开头硬件底板引脚互通，仅固件程序区分汽机 / 燃机配置
