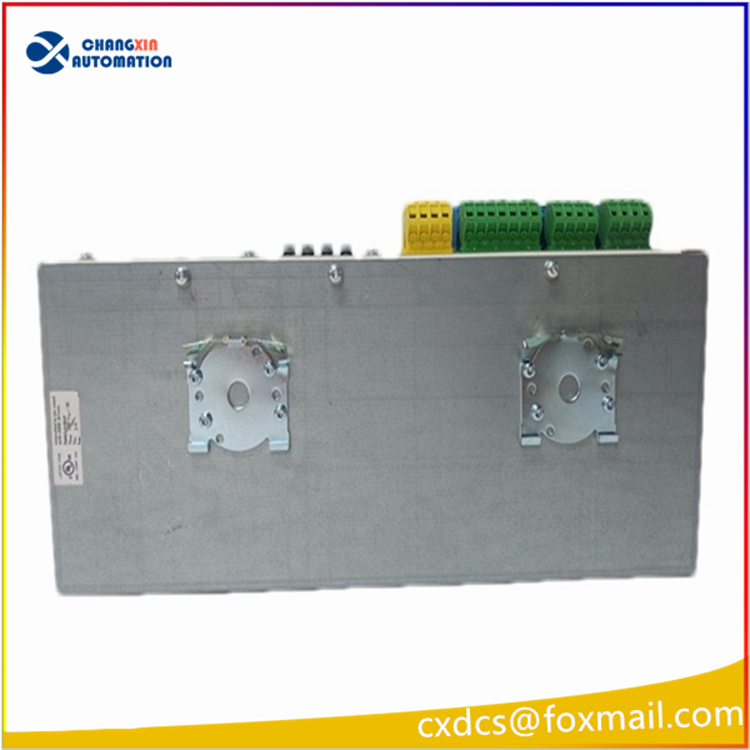

ABB BCU-02 主控单元 物料号：3AUA0000110429L

一、基础定位

二、硬件基础参数

• 供电：DC24V，宽压 18–32V DC，整机功耗≈20W
• 运算平台：DSP+ARM 双核实时架构，高速矢量控制运算
• 存储：标配 SD/ZMU 记忆卡、板载闪存、RTC 实时时钟、备份纽扣电池
• 外形尺寸：230×160×80mm；净重约 2kg；DIN 导轨 / 螺丝机柜安装
• 防护：IP20，PCB 带三防涂层；工作温度 - 20℃～+55℃
• 状态显示：正面 7 段数码管，实时显示故障代码、运行状态

三、完整接口配置

1. 核心光纤 DriveBus（系统总线）

2. 通讯端口

1. 双路 RJ45 以太网：对接 PP886、1TGE120026R0103 触摸屏、上位 PLC、Drive Composer 调试软件；支持 EtherNet/IP
2. XD2D RS485：Modbus RTU， 8Mbit/s 速率
3. 4 个扩展插槽（Slot1~4）
   • Slot2：编码器模块 FEN-31/FEN-21
   • Slot3：总线适配器 FENA-11（Profinet、Profibus DP 等）

3. 模拟量通道（XAI/XAO）

• AI1/AI2：差分输入，-10~10V /-20~20mA 自适应，12 位精度，0.25ms 采样周期
• AO1/AO2：0~20mA 变送输出，用于转速、转矩、功率远传

4. 数字 I/O 端子

四、核心系统能力

1. 多单元协同主控 统一稳压直流母线、分配转速 / 转矩给定、多电机主从同步、负载均衡、张力卷曲、高精度多轴联动控制；稳速精度 ±0.02%、转矩控制精度 ±5%。
2. 全域保护逻辑 过流、过压、接地、单元光纤断线、功率单元过热、电机堵转、V/Hz 限制、过载反时限保护，分级停机报警。
3. 内置标准 PLC 功能 无需外置 PLC 即可实现多段速、顺序启停、泵组轮换、PID 闭环、故障复位、定时运行、自定义联锁逻辑。
4. 诊断与数据记录 ZMU/SD 卡长期存储故障录波、运行曲线、启停次数；Drive Composer 可在线参数整定、阶跃测试、固件升级、故障分析。
5. 冗余拓展 支持光纤双环冗余、双以太网组网，适配高可靠重载产线。

五、适配传动架构

• 主力匹配：ACS880 多传动柜体（ACR 整流 + INU 逆变共母线）
• 不可兼容：ACS800 老款 BCU、ACS880 单传动 ZCU 板，光纤协议、固件完全不互通

六、配套人机与调试

1. 就地操作屏：可对接你之前查询的PP886（高端大屏）、1TGE120026R0103（经济型 10.4 寸 MView）
2. PC 调试软件：Drive Composer
3. 可选配件：FEN 编码器卡、FENA 总线卡、ZMU 记忆卡、屏蔽网线、光纤跳线

七、典型应用行业

1. 冶金轧钢、线材铜箔多电机同步生产线
2. 矿井提升机、港口起重卷扬主从传动
3. 造纸、薄膜挤出机张力控制系统
4. 大型空压机、压缩机、泵站多泵联动
5. 电厂辅机、船舶大功率变频成套设备
